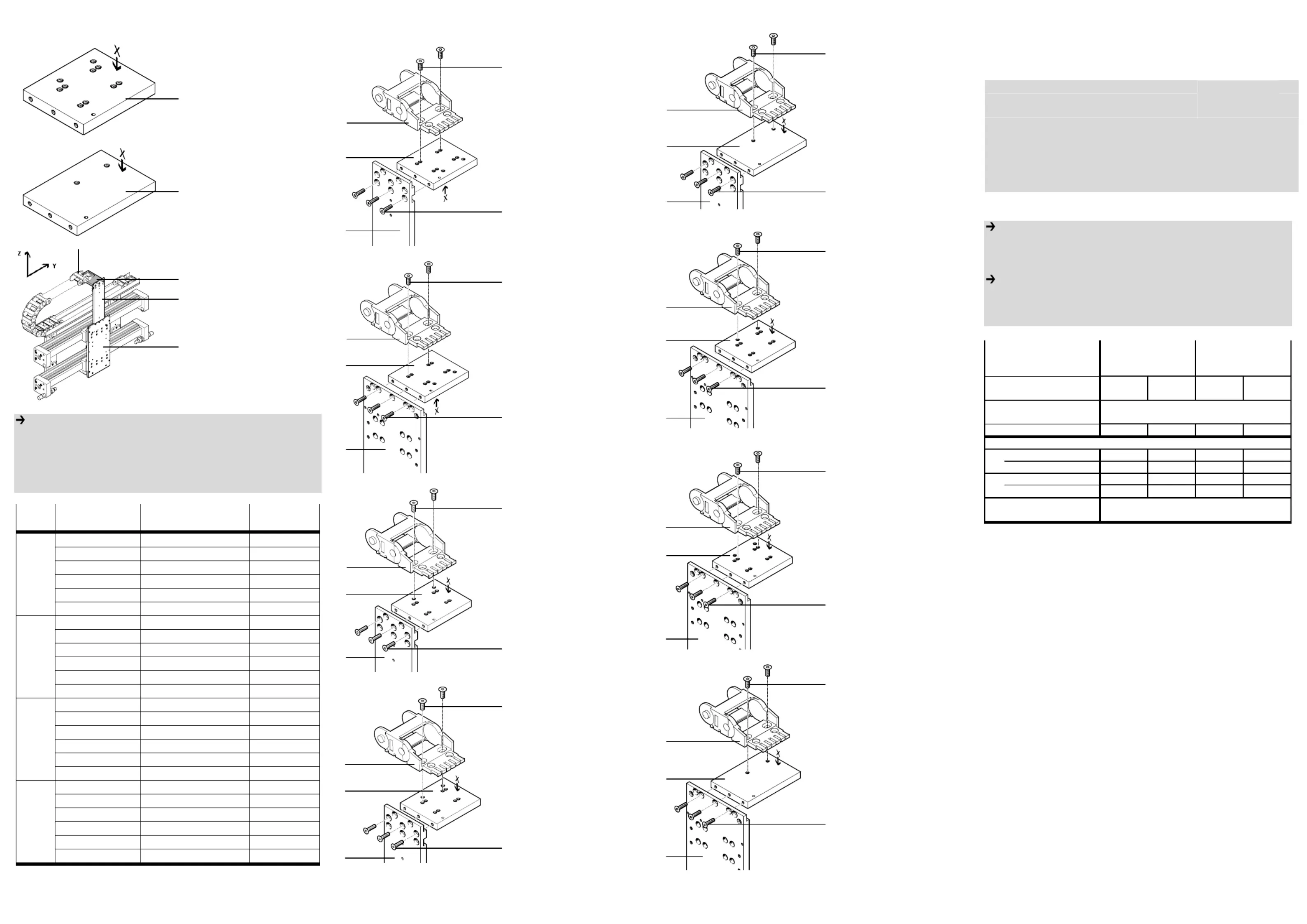

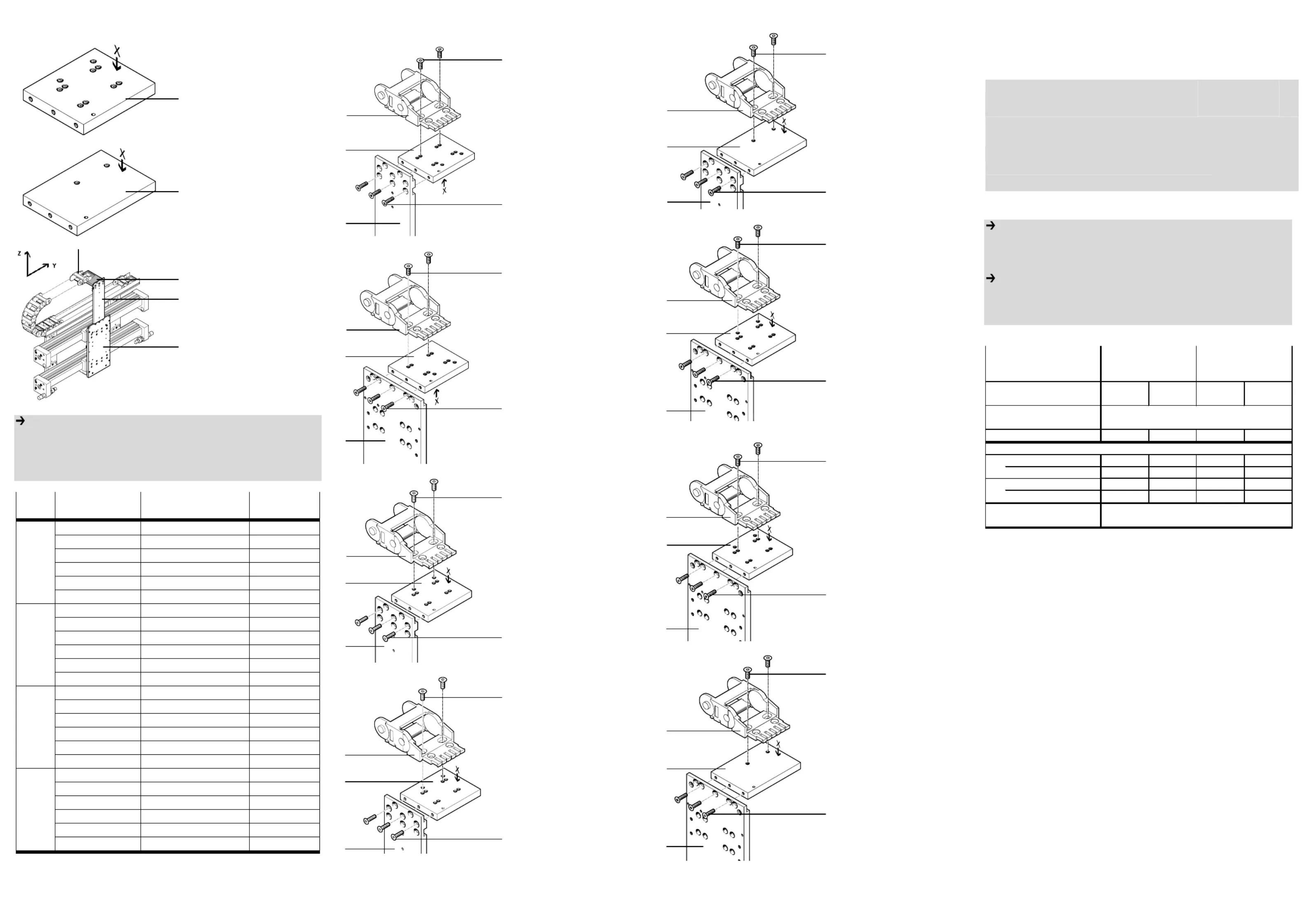

1. Installationsbausätze mit Montagebeispiel
1.a. HMIO-AP-1
1 In
stallationsbausatz
HMIO-AP-1 besteht aus
einer Wendeplatte
inklusive Befestigungs-
elemente A-B (siehe Ta-
belle).
1.b. HMIO-AP-2
2 I
n
stallationsbausatz
HMIO-AP-2
inklusive Befestigungs-
elemente A-B (siehe Ta-
belle).
1.c. Montagebeispiel
3 A
d
apterbausatz
HMVS-DL-...
4 Installationsbausatz
HMI..-LP
5 Energieführungskette
Bestimmungsgemäß dient
der Installationsbausatz
HMIO-AP-.. 1 bzw. 2 beim
Aufbau von Linienportalsys-
temen als Anbindungsplatte
der E-Kette 5.
Hinweis
• Montieren Sie den Bausatz HMIO-AP-... 1 bzw. 2 je nach Anbin-
dungsvariante. Die Anbindungsvarianten sind von der Ausführungsart
der Antriebsachse bzw. des Portalaufbaus (Mono- oder Duo-Bauweise)
abhängig. Die Zuordnung kann aus Tabelle 1 entnommen werden.
• Verwenden Sie nur zulässige Energieführungsketten laut Katalog.
Art Baukasten Antriebe Anbindungs-
varia
nte
HMBSY-LP-D25-1 DGE-25-SP-KF 2.a.
HMBSY-LP-D25-1 DGE-25-ZR-KF 2.a.
HMBSY-LP-D25-1 DGPL-25-KF 2.a.
HMBSY-LP-D25-2 DGC-25-KF 2.a.
HMBSY-LP-D25-3 DGPL-25-KF + SPC11 2.a.
Duo
BG 25
HMBSY-LP-D25-4 DGE-25-ZR-RF 2.a.
HMBSY-LP-M25-1 DGE-25-SP-KF 2.b.
HMBSY-LP-M25-1 DGE-25-ZR-KF 2.b.
HMBSY-LP-M25-1 DGPL-25-KF 2.b.
HMBSY-LP-M25-2 DGC-25-KF 2.b.
HMBSY-LP-M25-3 DGPL-25-KF + SPC11 2.a.
Mono
BG 25
HMBSY-LP-M25-4 DGE-25-ZR-RF 2.b.
HMBSY-LP-D40-1 DGE-40-SP-KF 2.c.
HMBSY-LP-D40-1 DGE-40-ZR-KF 2.c.
HMBSY-LP-D40-1 DGE-40-ZR-RF 2.d.
HMBSY-LP-D40-1 DGPL-40-KF 2.c.
HMBSY-LP-D40-2 DGC-40-KF 2.e.
Duo
BG 40
HMBSY-LP-D40-3 DGPL-40-KF + SPC11 2.c.
HMBSY-LP-M40-1 DGE-40-SP-KF 2.f.
HMBSY-LP-M40-1 DGE-40-ZR-KF 2.f.
HMBSY-LP-M40-1 DGE-40-ZR-RF 2.g.
HMBSY-LP-M40-1 DGPL-40-KF 2.f.
HMBSY-LP-M40-2 DGC-40-KF 2.h.
Mono
BG 40
HMBSY-LP-M40-3 DGPL-40-KF + SPC11 2.c.
Tabelle 1
2. Anbindungsvarianten (siehe Tabelle 1 und 2)
2.a. Duo-Systeme oder Mono-Systeme mit Messsystem der Baugröße 25.
1 In
stallationsbausatz
HMIO-AP-1
4 Installationsbausatz
HMI..-LP
5 Energieführungskette
•Befestigen Sie den Installa-
tionsbausatz 1 mit der
Seite X nach unten
1)
in der Nut am Installations-
bausatz 4.
•Befestigen Sie die E-Kette
5 an dem Bohrungspaar
wie abgebildet.
2.b. Mono-Systeme ohne Messsystem der Baugröße 25.
1 In
stallationsbausatz
HMIO-AP-1
3 Adapterbausatz
HMVS-DL-...
5 Energieführungskette
•Befestigen Sie den Installa-
tionsbausatz 1 mit der
Seite X nach unten
1)
an der Aussparung am
Adapterbausatz 3.
•Befestigen Sie die E-Kette
5 an dem Bohrungspaar
wie abgebildet.
2.c. Duo-Systeme oder Mono-Systeme mit Messsystem der Baugröße 40.
1 In
stallationsbausatz
HMIO-AP-1
4 Installationsbausatz
HMI..-LP
5 Energieführungskette
•Befestigen Sie den Installa-
tionsbausatz 1 mit der
Seite X nach oben
1)
oberhalb der
N
ut am Instal-
lationsbausatz 4.
•B
efestigen Sie die E-Kette
5 an dem Bohrungspaar
wie abgebildet.
2.d. Duo-Systeme mit DGE-40-ZR-RF.
1 In
stallationsbausatz
HMIO-AP-1
4 Installationsbausatz
HMI..-LP
5 Energieführungskette
•Befestigen Sie den Instal-
lationsbausatz 1 mit der
Seite X nach oben
1)
oberhalb der
N
ut am Instal-
lationsbausatz 4.
•Befestigen Sie die E-Kette
5 an dem Bohrungspaar
wie abgebildet.
2.e. Duo-Systeme mit DGC-40-KF.
2 In
stallationsbausatz
HMIO-AP-2
4 Installationsbausatz
HMI..-LP
5 Energieführungskette
•Befestigen Sie den Installa-
tionsbausatz 2 mit der
Seite X nach oben
oberhalb der Nut am Instal-
lationsbausatz 4.
•Befestigen Sie die E-Kette
5 an dem Bohrungspaar
wie abgebildet.
2.f. Mono-Systeme ohne Messsystem der Baugröße 40.
1 In
stallationsbausatz
HMIO-AP-1
3 Adapterbausatz
HMVS-DL-...
5 Energieführungskette
•Befestigen Sie den Installa-
tionsbausatz 1 mit der
Seite X nach oben
1)
an der
Aussparung am
Adapterbausatz 3.
•Befestigen Sie die E-Kette
5 an dem Bohrungspaar
wie abgebildet.
2.g. Mono-Systeme mit DGE-40-ZR-RF.
1 In
stallationsbausatz
HMIO-AP-1
3 Adapterbausatz
HMVS-DL-...
5 Energieführungskette
•Befestigen Sie den
Installationsbausatz 1 mit
der Seite X nach oben
1)
an der
Aussparung am A-
dapterbausatz 3.
•Befestigen Sie die E-Kette
5 an dem Bohrungspaar
wie abgebildet.
2.h. Mono-Systeme mit DGC-40-KF.
2 In
stallationsbausatz
HMIO-AP-2
3 Adapterbausatz
HMVS-DL-...
5 Energieführungskette
•Befestigen Sie den
Installationsbausatz 2 mit
der Seite X nach oben
an der Aussparung am A-
dapterbausatz 3.
•Befestigen Sie die E-Kette
5 an dem Bohrungspaar
wie abgebildet.
Hinweis
Nach der Montage:
• Verfahren Sie die Achsen von Hand und überprüfen Sie dabei die Instal-
lation bzw. das leichte Abrollen der Energieführungsketten.
Hinweis
• Beachten Sie:
- dass nur Befestigungskombinationen aus der Tabelle zulässig sind.
- zur Erdung, die Montageanleitung des Erdungsbausatzes.
Montageanleitung (de)
688604 / 2005-02NH
†‡
Installationsbausatz
HMIO-AP-...
Festo SE & G Co. K
Postfach
73726 Esslingen
++49/(0)711/347-0
www.festo.com
1
Installationsbausätze
Typ
Teile-Nr.
Anbaukomponenten
3 4 3 4
3 4 3 4
3 4 3 4
3 4 3 43 4 3 4
Typ
HMVS-DL... HMI..-LP HMVS-DL40 HMI..-LP
Anbaukomponente
Typ
Anbindungsvariante 2.b. /f. /g. 2.a. /c. /d. 2.h. 2.e.
Senkschrauben
M5x20 DIN 7991 3x 3x 3x 3x
Senkschrauben
M6x16 DIN 7991 2x 2x 2x 2x
M5 M6
5,8 10
1) Bei Anbindung der Energieführungskette 5 aus entgegengesetzter
Richtung als abgebildet, wenden Sie die Platte des Installations-
bausatzes 1 entsprechend.
Gewinde
Befestigungselemente im Lieferumfang der Bausätze
540 121539 366
Tabelle 2
Anzugsdrehmomente in Nm
2
2
2
22
1
1
1
11
A
B
HMIO-AP-1 HMIO-AP-2
E-Kette
5
5
5
55
2
1
-
2
3
4
5
5
1
4
B
A
5
1
3
B
A
5
1
4
B
A
A
B
5
1
4
5
2
4
A
B
1
3
5
A
B
5
1
3
A
B
5
2
3
A
B
