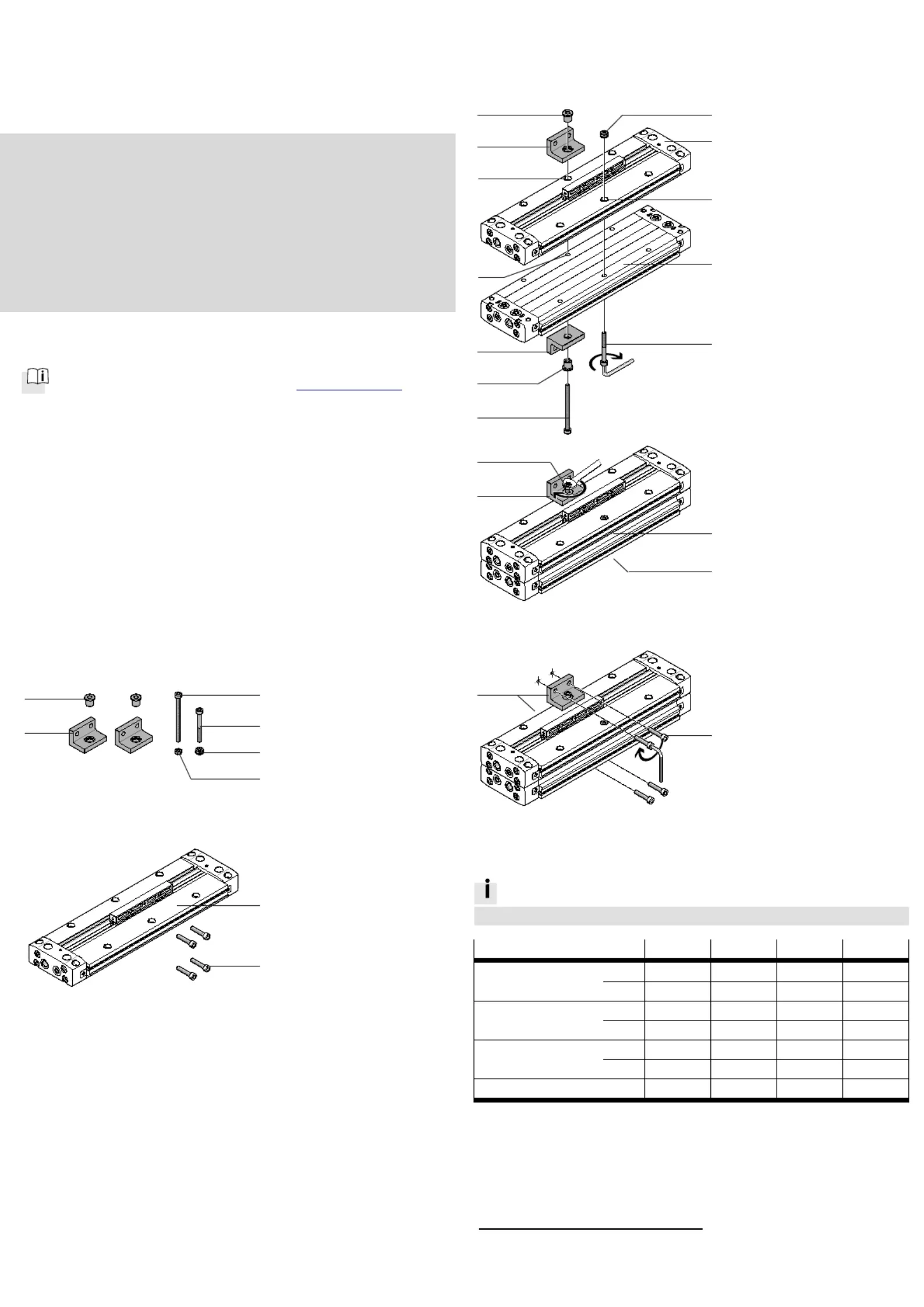

Assembly instructions (Original instructions)
8070340
2017-07
[8070342]
†‡
Profile mounting
DAMH-L8-...-PL-1
Festo SE & Co. KG
Ruiter Straße 82
73734 Esslingen
Germany
+49 711 347-0
www.festo.com
1. Further applicable documents
All available documents for the product www.f
esto.com/pk
Operating instructions of the linear actuator 7
2. Safety
Switch off power supply and compressed air before mounting work.
Observe further applicable documents.
Comply with tightening torques ( Table).
3. Intended use
Fastening of two linear actuators 7 to a mounting surface.
4. Scope of delivery
18446d_1
1 Profile mounting
2 Sleeve
3 Screw
4 Screw
5 Knurled nut
6 Nut
(2x)
(2x)
(1x)
(1x)
(1x)
(1x)
5. Not in scope of delivery
18446d_2
7 Linear actuator
DLGF
8 Screw
(2x)
(4x)
6. Mounting
Determine the mounting points ( Further applicable documents).
18446d_3
Position actuators 7
flush with each other.
Place a knurled nut 5
into the drill hole (A) of
a determined fastening
point.
Lightly clamp the
actuators 7 into place
with the screw 4 and
knurled nut 5.
Place the sleeves 2
into the drill holes of the
profile mountings 1.
Push the screw 3 through
the sleeves 2, profile
mountings 1 and drill
holes (B) as shown.
18446d_4
Clamp the profile
mountings 1 to the
actuator 7 using the
hex nut 6.
Align the profile
mounting 1 parallel
to the actuators 7.
Tighten the hex nut 6.
Tighten the screw 4.
Repeat the mounting steps
for all mounting points.
18446d_5
Attach the profile
mountings 1 to the
mounting surface using
2 screws 8.
7. Screw sizes and tightening torques M
A
1)
Information
Select screws 8 suitable for the installation situation.
DAMH-L8-...-PL-1 20 25 32 40
3 Screw M4x60 M5x70 M6x90 M6x110
[Nm] 2.2 5.0 8.5 9.0
4 Screw M4x35 M5x45 M6x55 M6x70
[Nm] 2.2 5.0 8.5 9.0
6 Nut M4 M5 M6 M6
[Nm] 2.2 5.0 8.5 9.0
8 Screw M4 M5 M6 M6
1)
Tolerances for tightening torques M
A
without indication of tolerance
M
A
. 3 Nm: ± 10 %
M
A
, 3 Nm: ± 20 %
7
7
7
8
6
4
8
1
2
3
5
7
4
2
3
1
2
1
5
A
B
B
6
1
1
4
