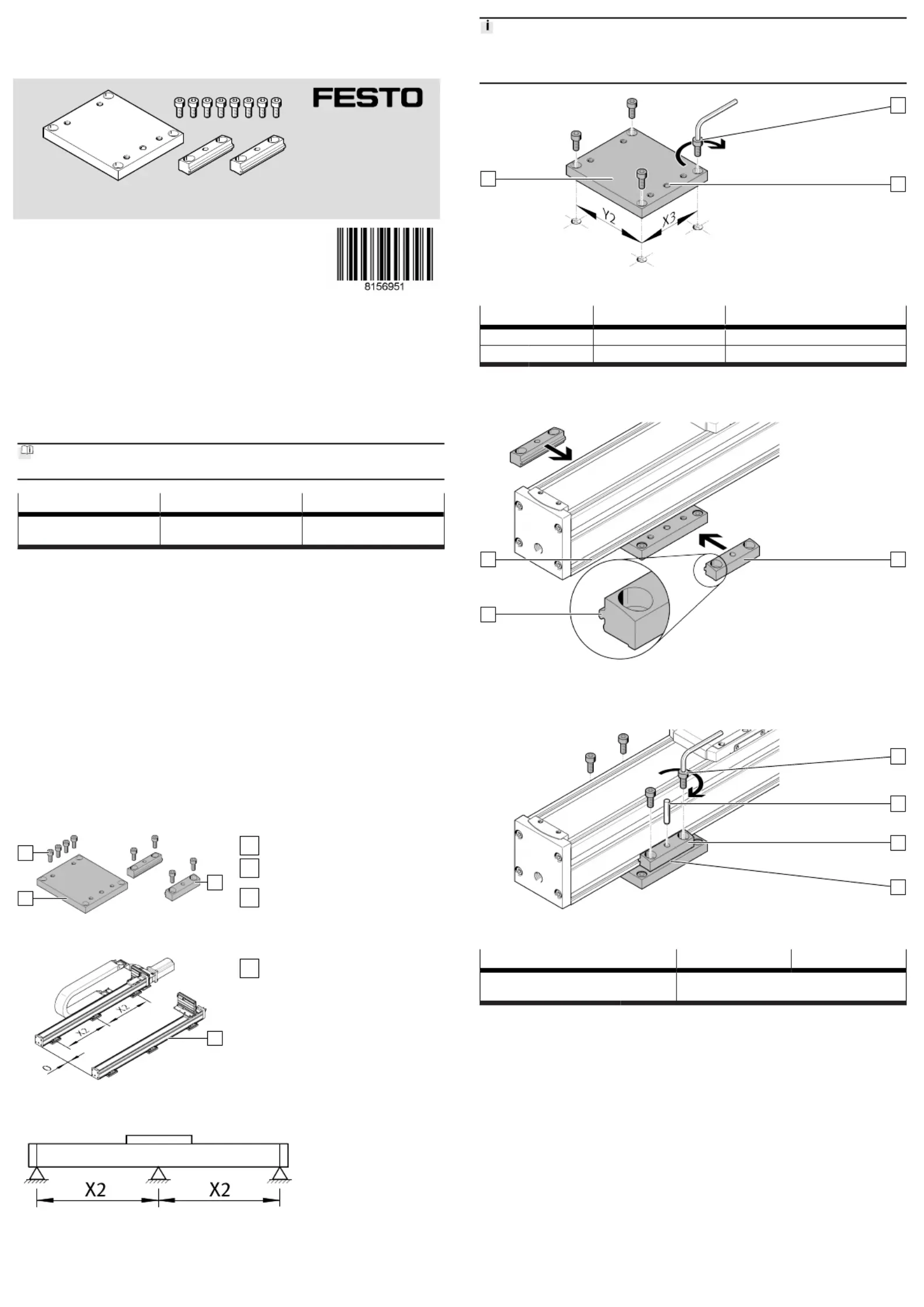

EAHM-E15-...-E22
Mounting kit
Festo SE & Co. KG
Ruiter Straße 82
73734 Esslingen
Deutschland
+49 711 347-0
Assembly instructions
8156951
2021-07
[8156953]
Translation of the original instructions
© 2021 all rights reserved to Festo SE & Co. KG
1
Applicable documents
All available documents for the product
è
www.festo.com/sp.
Document Product Table of contents
Operating instructions Handling system YXCA/YXCF/
YXCR
Assembly
Tab. 1:
Applicable documents
2 Safety
2.1
Safety instructions
–Before working on the product, switch off the power supply and secure it
against being switched on again.
–
Observe further applicable documents.
–Observe tightening torques.
2.2 Intended use
Mounting the X-axes ELGC or a handling system YXCA/YXCF/YXCR.
3 Additional information
Accessories of the handling system YXCA/YXCF/YXCR
è
www.festo.com/cata-
logue
4 Product Range Overview
4.1 Scope of delivery
1
2
3
Fig.1
1
Mounting flange (1x)
2
Screw (8x)
M5x12
3
Profile mounting (2x)
4.2 Not in scope of delivery
4
Fig.2
4
X-module (1x)
EHMX-...-ELGC
5 Assembly
Fig.3
•
Observe the number of mounting kits and the support spacings X2 (
è
1
Applicable documents).
Centring pins facilitate subsequent replacement of the actuator.
• The hole [A] is intended for optional centring of a profile mounting with a3
centring pin.
2
1
A
Fig.4
EAHM-E15-...-E22 60 80
X3 [mm] 68 68
Y2 [mm] 80 100
Tab. 2:
Hole spacing
•
Fasten the mounting flange to the mounting surface with four screws .1 2
Tightening torque: 6 Nm ± 20%
3B
C
Fig.5
1.
Align the X-axes precisely together (
è
1 Applicable documents).
2.
Push the lugs [C] of the profile mountings into the profile slots [B].3
2
3
D
A
Fig.6
EAHM-E15-...-E22 60 80
Drilled hole [A] for centring
pin [D]
[mm] 5 H8Æ
Tab. 3:
Drilled hole for centring pin
1.
Optionally fasten the profile mounting with centring pin [D] to the3
mounting flange .1
2.
Fasten both profile mountings with the screws to the mounting3 2
flange . Tightening torque: 4.8 Nm ± 20% 1
