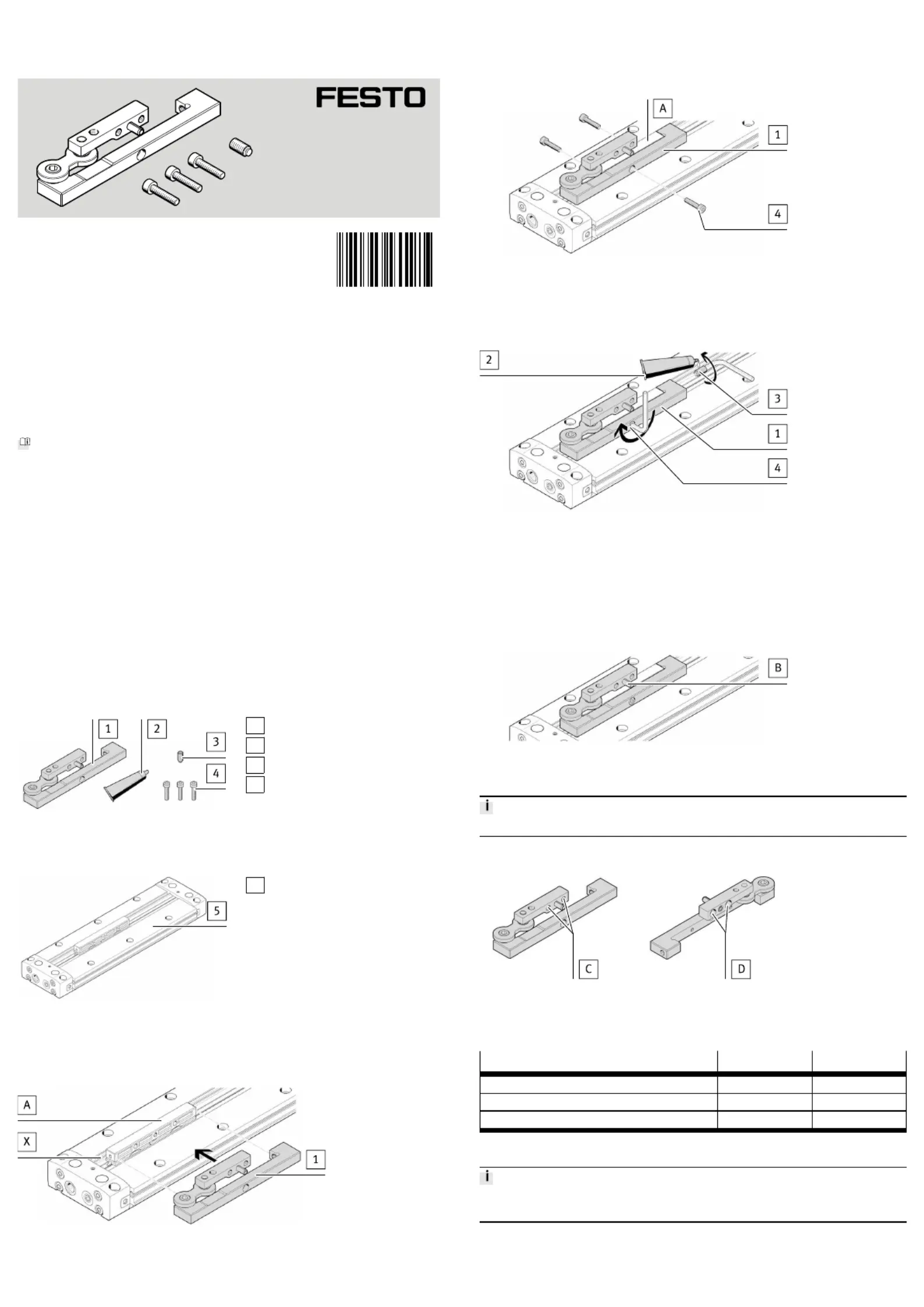

Translation of the original instructions
LOCTITE 243
®
is a registered trademark of its respective trademark holder in cer
tain countries.
1 Further applicable documents
All available documents for the product www.festo.com/pk.è
Observe further applicable documents:
– Operating instructions of the linear drive5
2 Safety
2.1 Safety instructions
– Before working on the product, switch off the power supply and secure it
against being switched on again.
– Observe tightening torques. Unless otherwise specified, the tolerance
is±10%. Tightening torques 5 Technical data.è
– Observe the safety data sheet for the adhesive from the original manufac
turer.
2.2 Intended use
Compensating element between the slide(A) of the linear drive and the pay5
load to be moved.
3 Product range overview
3.1 Scope of delivery
1
Moment compensator (1x)
2
Adhesive LOCTITE 243 (1x)
3
Threaded pin (1x)
4
Screw (3x)
Fig. 1
3.2 Not in scope of delivery
5
Linear drive DLGFG (1x)
Fig. 2
4 Mounting
Positioning the moment compensator
Fig. 3
• Place the moment compensator opposite the sensor slot(X) flush with the1
slide(A).
Ä
The sensor slot(X) is freely accessible.
Attaching the moment compensator
Fig. 4
• Use the screws to attach the moment compensator to the slide(A). Do4 1
not tighten screws .4
Mounting the moment compensator
Fig. 5
1. Apply adhesive to the threaded pin .2 3
2. Screw the threaded pin into the moment compensator .3 1
3. Tighten the threaded pin .3
4. Tighten the screws .4
4.1 Mounting the payload
Hole for spring pin(B)
Fig. 6
• Hole for spring pin(B) provided for centring the payload.
Recommended hole for spring pin(B): 5.2Æ
+0.1
mm
Mounting the payload on DARD-L8-20/25-S
Fig. 7
• Mount payload with recommended screws using hole(C) or(D) on the
moment compensator .1
Hole(C) Hole(D)
Hole thread M5 M5
Recommended screws 2xM58.8 2xM48.8 ISO4762ß
Recommended tightening torques [Nm] 4.5 2.6
Tab. 1
When mounting the payload using hole(D), the threaded holeM5(C) serves as a
through hole for the screwM4.
8084730
Moment compensator
DARD-L8
8084730
201802a
[8084732]
Instructions| Assembly
Festo SE & Co. KG
Ruiter Straße 82
73734 Esslingen
Germany
+49 711 3470
www.festo.com

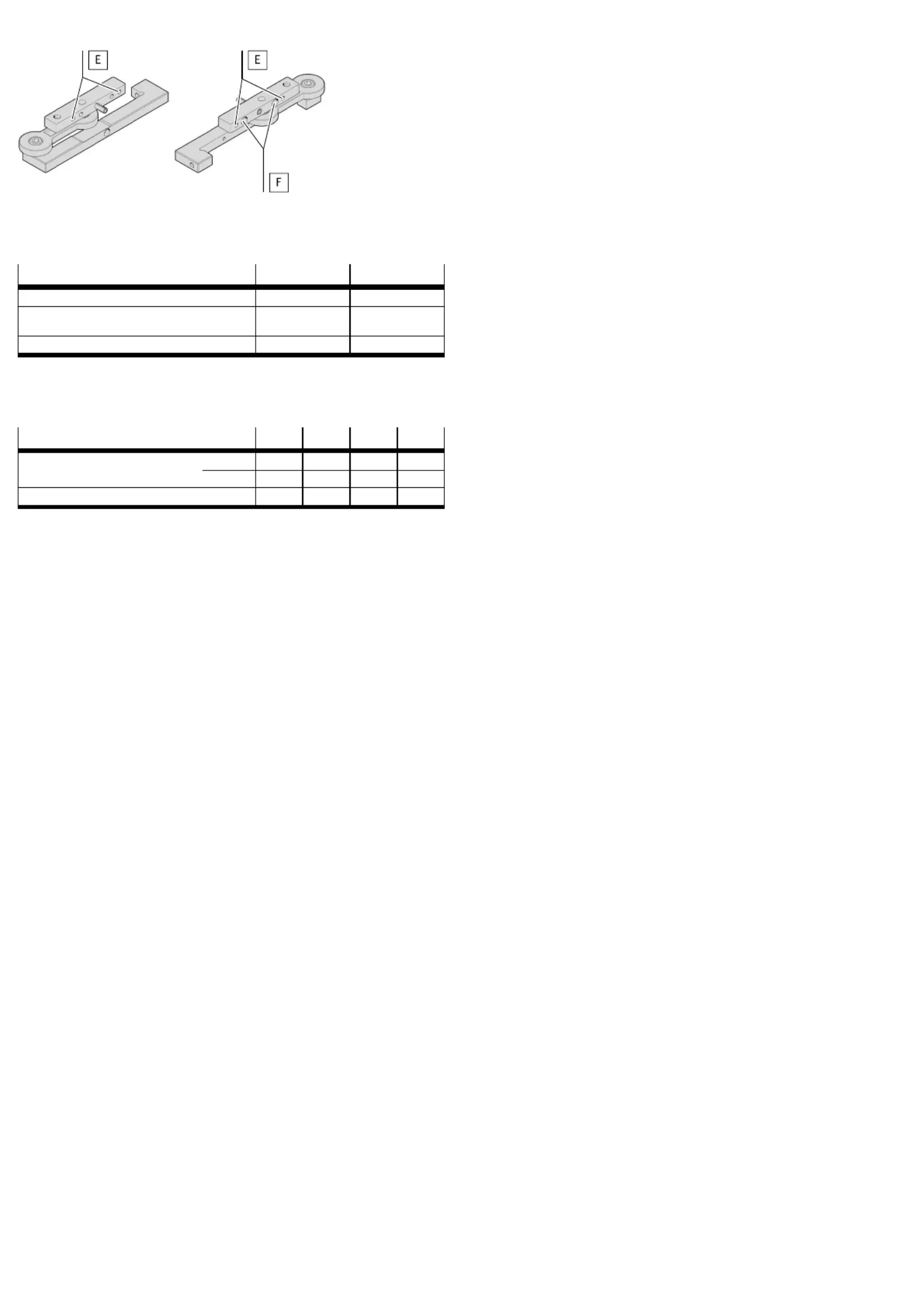

Mounting the payload on DARD-L8-32/40-S
Fig. 8
• Mount payload with recommended screws using hole(E) or(F) on the
moment compensator .1
Hole(E) Hole(F)
Hole thread M5 –
ß 2xM58.8 2xM410.9
ISO4762
Recommended screws
Recommended tightening torques [Nm] 5 3.7
Tab. 2
5 Technical data
5.1 Screw sizes and tightening torques M
A
DARD-L8 20 25 32 40
ß M4x18 M4x18 M4x22 M4x224Screw
ISO4762
[Nm] 3 3 3.4 3.4
3 Threaded pin [Nm] 1 1 1 1
Tab. 3
