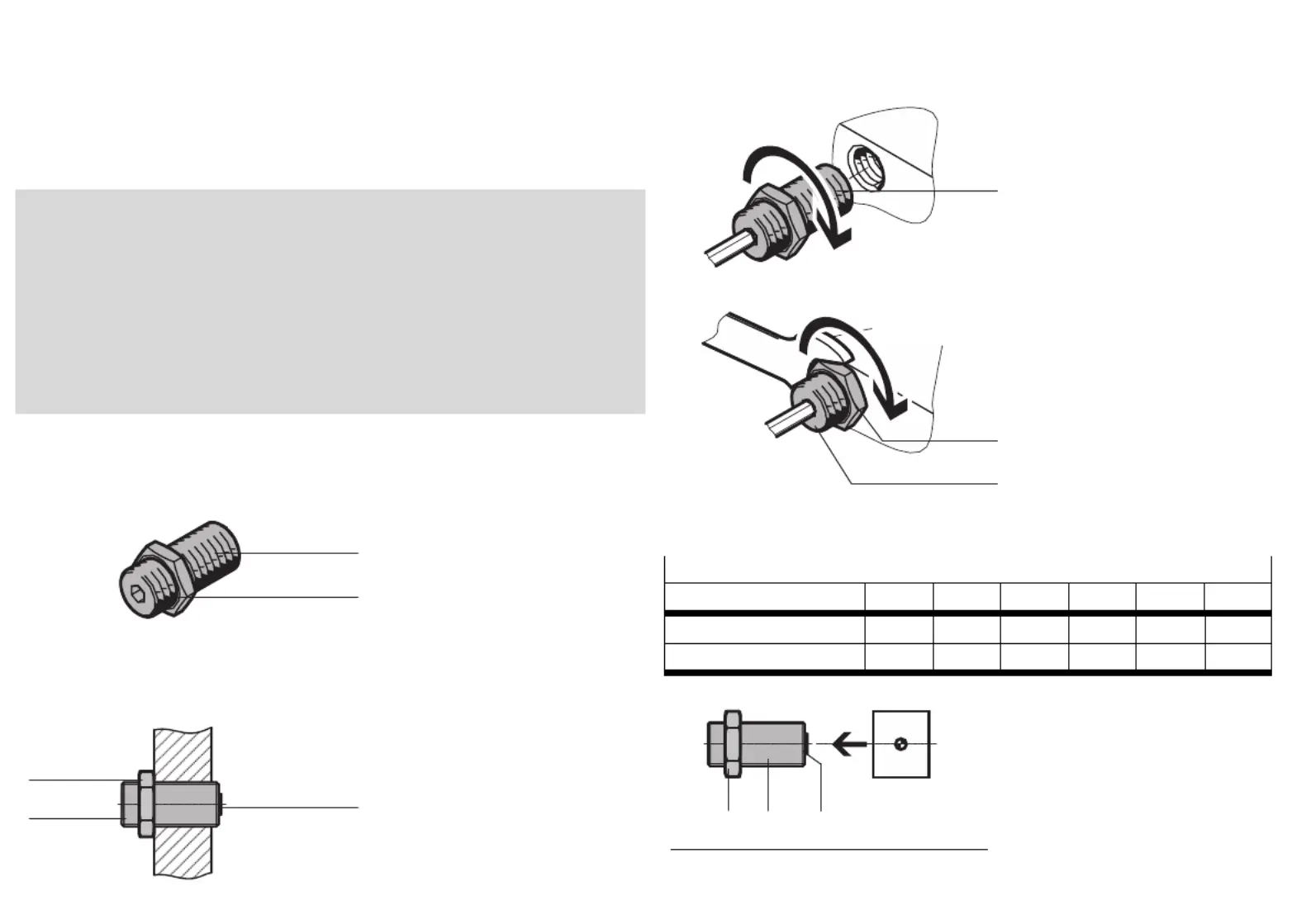

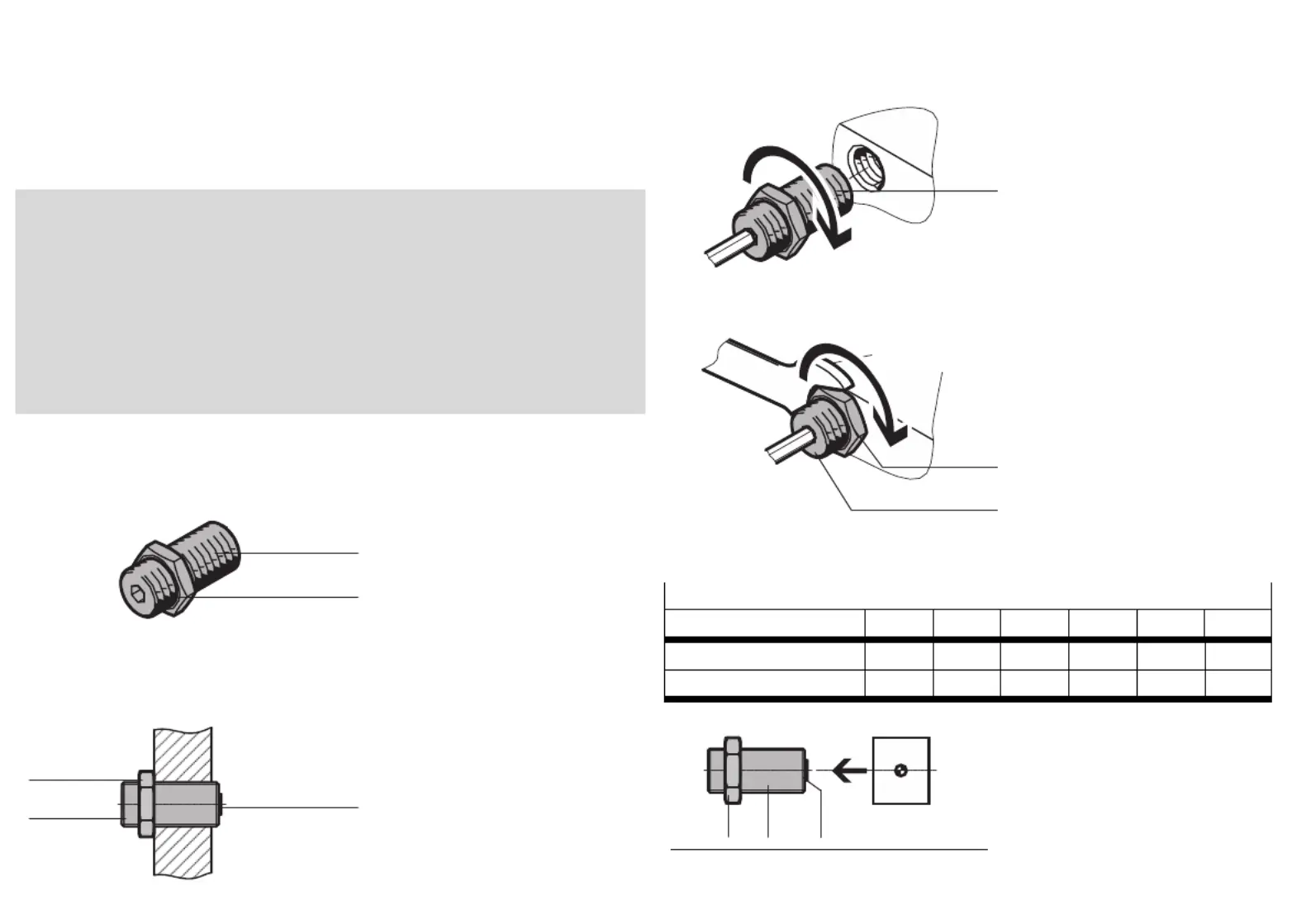

Montageanleitung (de)
737 670 / 2008-09a
†‡
Dämpferbausatz
DSM-...-P-B
Festo SE & G Co. K
Postfach
73726 Esslingen
++49/(0)711/347-0
www.festo.com
1. Teileliste
10804d_1
1 Dämpfer
DSM-...-P-B
2 Kontermutter
Bestimmungsgemäß dient der Dämpferbausatz der Aufnahme kinetischer
Aufprallenergie und zur Geräuschreduzierung in den Endlagen.
2. Vorbereitung zur Montage
10804d_2
•Beachten Sie die Einbaulage.
3. Montage
10804d_5
•Drehen Sie den Dämpfer 1
so weit in das vorgesehene
Gewinde ein, bis die Endla-
genposition des Antriebs er-
reicht ist.
(! Bedienungsanleitung
des Antriebs. Kapitel: Fein-
Justierung der Endlagen.)
10804d_3
•Sichern Sie den Dämpfer 1
mit der Kontermutter 2.
Halten Sie das Anziehdreh-
moment M
A
ein.
•Prüfen Sie die Dämpfer auf Überlastung mit einem Probelauf (! Bedie-
nungsanleitung des Antriebs).
Zulässige kinetische Aufprallenergie E
kin
und Anziehdrehmomente M
A
1)
DSM-...-P-B 12 16 25 32 40 63
E
kin.
[Nm] 0,0158 0,0315 0,0495 0,0765 0,108 0,9
2
2
2
2 2 Kontermutter [Nm] 2 3 3 5 20 35
10804d_4
•Achten Sie darauf, dass die
abzubremsende Masse mög-
lichst senkrecht auf dem
Dämpfungselement (A) auf-
trifft.
1)
Toleranzen für nicht tolerierte Anziehdrehmomente M
A
M
A
> 1 Nm: ± 20%
1
2
A
1
2
M
A
! Tabelle
2
1
1
1
2
A
