Montageanleitung (de)

737 670 / 2008-09a

†‡

Dämpferbausatz

DSM-...-P-B

Festo SE &G Co. K

Postfach

73726 Esslingen

++49/(0)711/347-0

www.festo.com

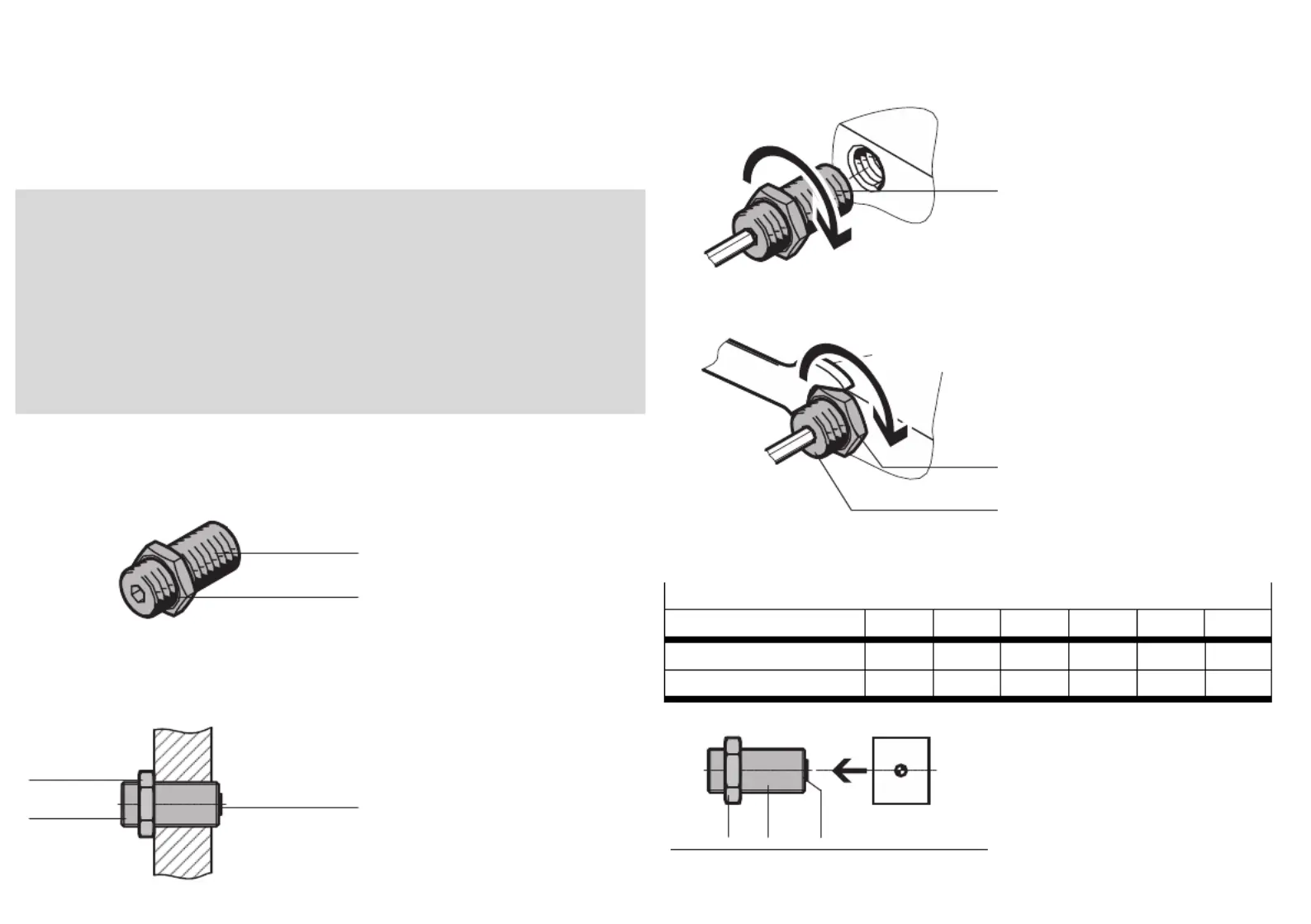

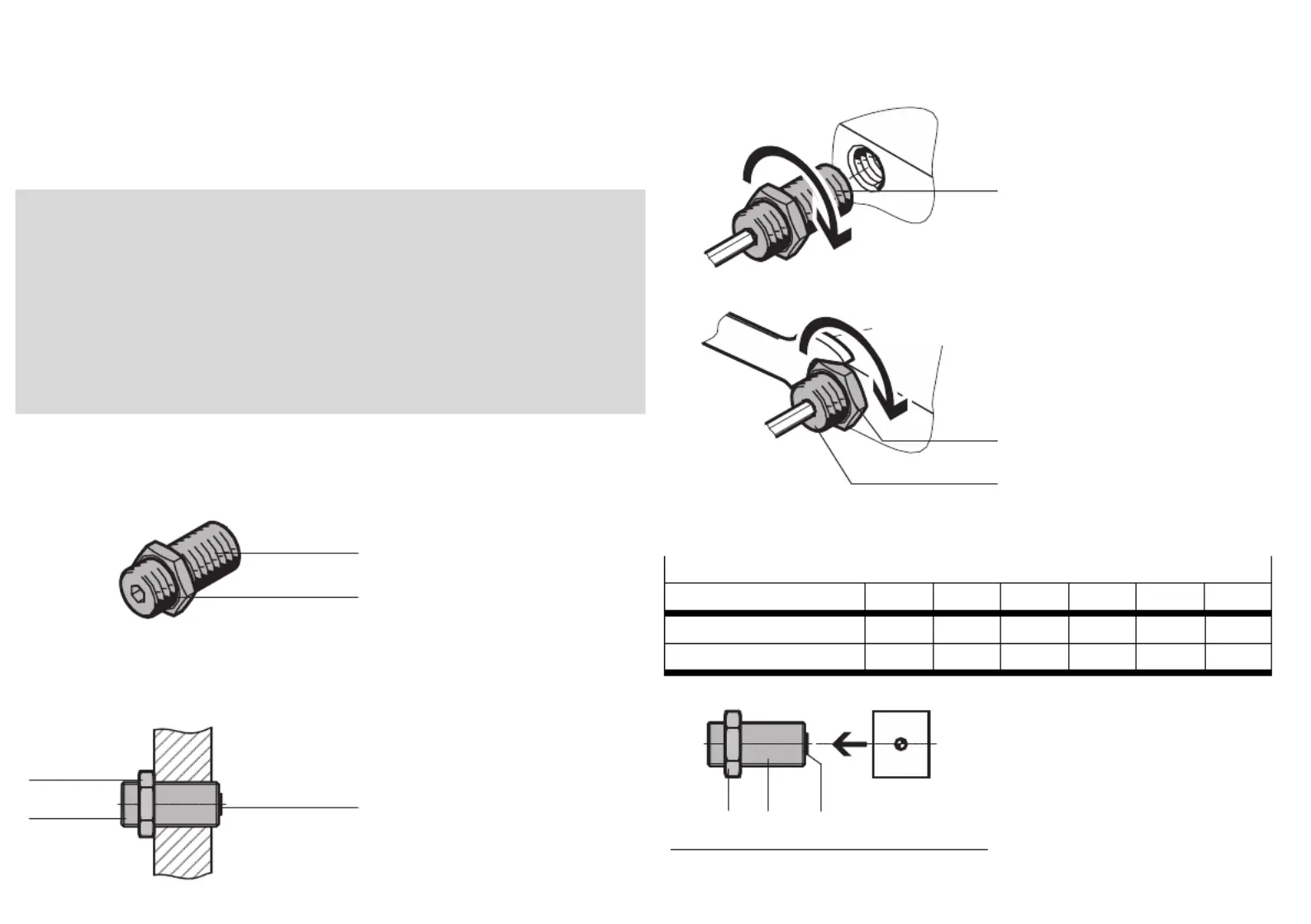

1.Teileliste

10804d_1

1Dämpfer

DSM-...-P-B

2Kontermutter

Bestimmungsgemäß dient der Dämpferbausatz der Aufnahme kinetischer

Aufprallenergie und zur Geräuschreduzierung in den Endlagen.

2.Vorbereitung zur Montage

10804d_2

•Beachten Sie die Einbaulage.

3.Montage

10804d_5

•Drehen Sie den Dämpfer 1

so weit in das vorgesehene

Gewinde ein, bis die Endla-

genposition des Antriebs er-

reicht ist.

(! Bedienungsanleitung

des Antriebs. Kapitel: Fein-

Justierung der Endlagen.)

10804d_3

•Sichern Sie den Dämpfer 1

mit der Kontermutter 2.

Halten Sie das Anziehdreh-

moment M

A

ein.

•Prüfen Sie die Dämpfer auf Überlastung mit einem Probelauf (! Bedie-

nungsanleitung des Antriebs).

Zulässige kinetische Aufprallenergie E

kin

und Anziehdrehmomente M

A

1)

DSM-...-P-B 12 16 25 32 40 63

E

kin.

[Nm]0,0158 0,0315 0,0495 0,07650,108 0,9

2

2

2

2 2 Kontermutter[Nm]2 3 3 5 20 35

10804d_4

•Achten Sie darauf, dass die

abzubremsende Masse mög-

lichst senkrecht auf dem

Dämpfungselement (A) auf-

trifft.

1)

Toleranzen für nicht tolerierte Anziehdrehmomente M

A

M

A

> 1 Nm: ± 20%

1

2

A

1

2

M

A

! Tabelle

2

1

1

1

2

A
