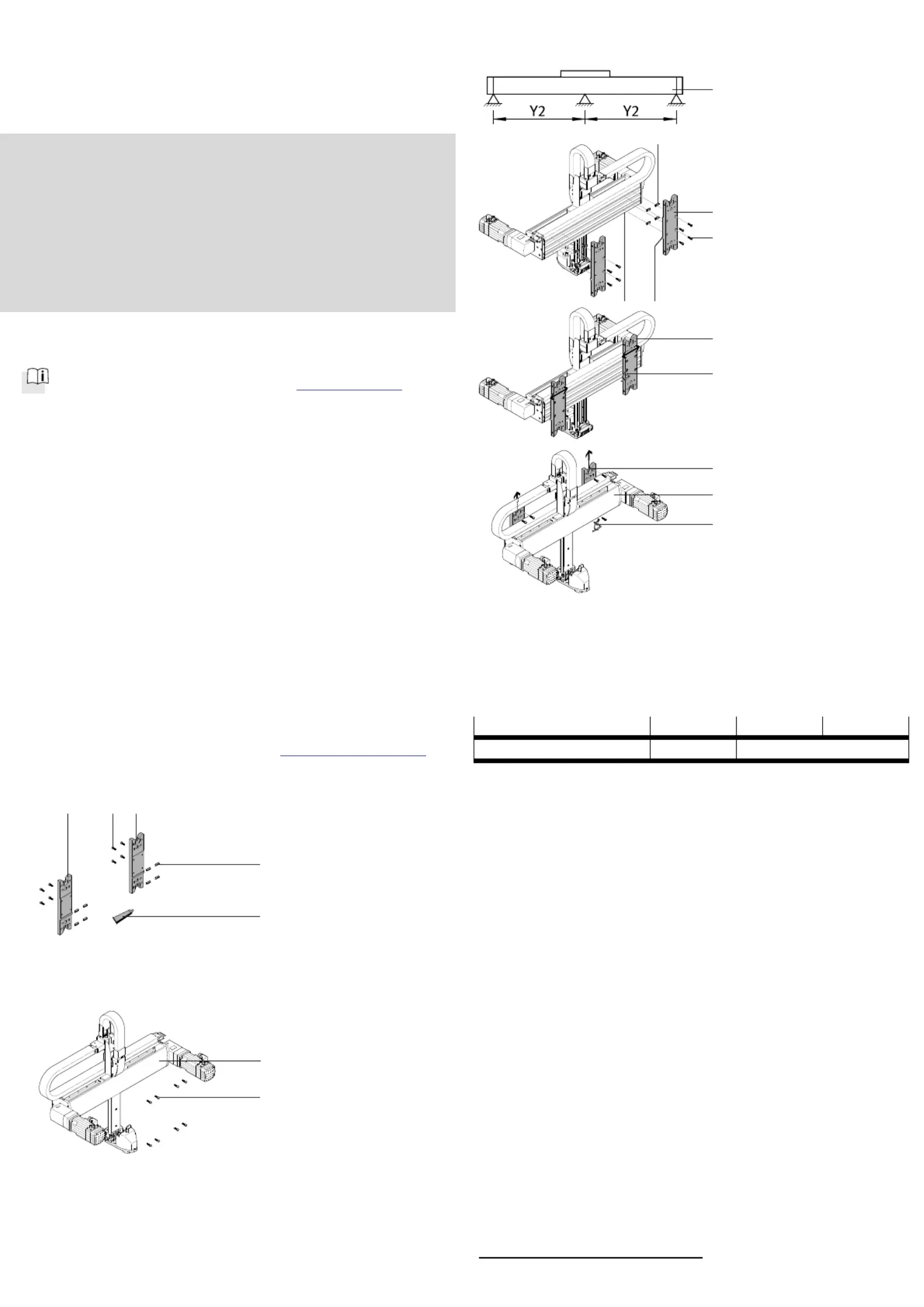

Assembly instructions (Original instructions)

8079037

2017-09a

[8079039]

†‡

Mounting kit

EAHM-E17-K1

Festo SE & Co. KG

Ruiter Straße 82

73734 Esslingen

Germany

+49 711 347-0

www.festo.com

1. Further applicable documents

All available documents for the product  www.f

esto.com/pk

Observe further applicable documents:

 Description of the linear gantry 5

2. Safety

Switch off power supply and compressed air before mounting work.

Observe tightening torques.

Lock screws 2 4 with adhesive .

Observe the safety data sheet of the adhesive 4 from the original

manufacturer.

3. Use for intended purpose

Mounting kit EAHM-E17-K1:

Fastening of the linear gantry 5 to vertical mounting surface.

4. Further information

Dimensions of the EAHM-E17-K1 and EXCT  www.festo.com/catalogue

5. Scope of delivery

21881d_1

1 Adapter plate

2 Screw

M6 x 20

3 Slot nut

4 Adhesive

LOCTITE 243

(A) Transport bracket

(2x)

(8x)

(1x)

(4x)

6. Not in scope of d

elivery

5 Linear gantry

EXCT

6 Screw

(1x)

(8x)

21881d_2

7. Mounting

20359d_3

Comply with number n

and support spacing Y2

( Further applicable

documents).

21881d_3

Reverse side:

Attach adapter plates 1

with slot nuts 3 and

screws 2 on the

Y-profile (B).

Place stop strip (C) against

the Y-profile (B).

21881d_4

Place adapter plates 1.

Evenly tighten screws 2.

21881d_5

Prepare mounting surface

( Further applicable

documents).

Attach suitable lifting gear

to the transport

brackets (A).

Lift linear gantry 5

( Further applicable

documents).

Fasten the linear gantry 5

with suitable screws 6

8. Screw sizes

EAHM-E17-K1- 15 30 100

6 Screw

M6 M8

Select screws 6 suitable for the installation.

B C

10 Nm

_ 20 %
