PAML-CP/-MB/-MK-90
Sub-base/Mounting bracket/Module connector
Festo SE & Co. KG
Ruiter Straße 82
73734 Esslingen
Deutschland
+49 711 347-0
www.festo.com
Assembly instructions
8161942
2021-10b
[8161944]
Translation of the original instructions
© 2021 all rights reserved to Festo SE & Co. KG
1
Applicable documents
All available documents for the product
è
www.festo.com/sp.
2 Safety
2.1 Safety instructions
–
Only use the product in its original condition without unauthorised modifica-
tions.
–
Only use the product if it is in perfect technical condition.
–
Take the weight of an individual device or a service unit into account.
Dependent on the design, a mounted service unit can weigh more than 50 kg.
–
Under intended use the surface temperature may reach 60 °C. Allow the device
to cool down before working on it.
–Make sure the mounting surface is sufficiently strong for the maximum forces.
–
Only use suitable mounting components.
–Mount the individual device or the service unit only on flat surfaces.
2.2 Intended use
–The sub-base PAML-CP serves as an adapter for the pneumatic connection and
for pipe mounting for in-line installation of service units.
–The mounting bracket PAML-MB is used for connection and wall mounting of
individual devices or service units.
–The module connector PAML-MK is used to connect two service units of the
same size.
2.3
Training of qualified personnel
Work on the product may only be carried out by qualified personnel who can eval-
uate the work and detect dangers. Personnel must have the relevant mechanical
training.
3 Additional Information
–
Accessories
è
www.festo.com/catalogue.
4 Product Range Overview
4.1
Scope of delivery
2
1
3
4
5

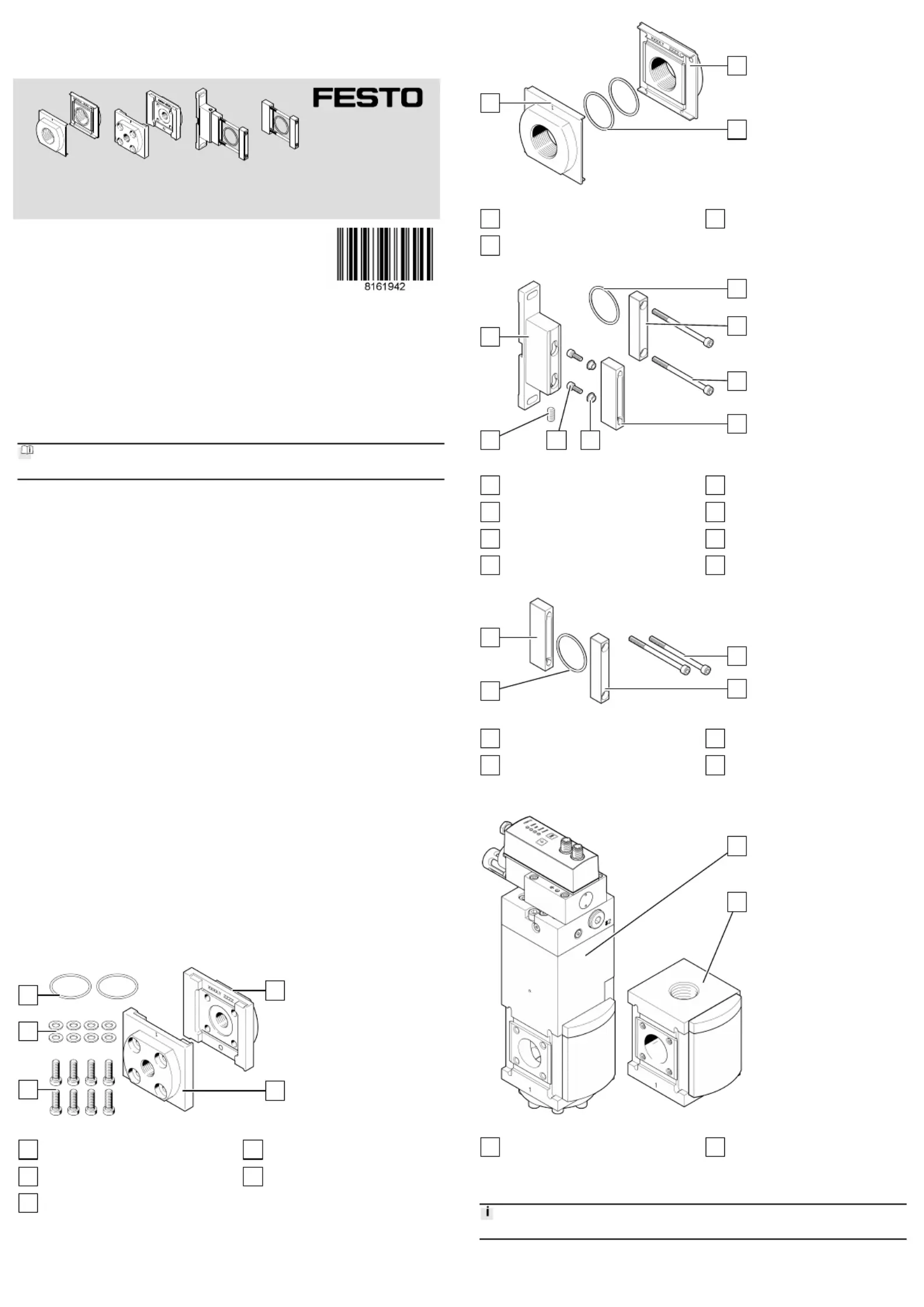

Fig. 1:
Sub-base PAML-CP-90-HP3-G12
1
Front plate (1x)
2
Rear plate (1x)
3
Screw (8x)
4
Washer (8x)
5
O-ring (2x)
6
7
8
Fig. 2:
Sub-base PAML-CP-90-HP3-G114
6
Front plate (1x)
7
Rear plate (1x)
8
O-ring (2x)
9
10
11
12
13
141516
Fig. 3:
Mounting bracket PAML-MB-90-HP3
9
Wall bracket (1x)
10
O-ring (1x)
11
Front plate (1x)
12
Screw (2x)
13
Rear plate (1x)
14
Sleeve (2x)
15
Screw (2x)
16
Retaining screw (1x)
17
18
19
20
Fig. 4:
Module connector PAML-MK-90-HP3
17
Screw (2x)
18
Front plate (1x)
19
O-ring (1x)
20
Rear plate (1x)
4.2 Not in scope of delivery
21
22
Fig.5
21
Electrical pressure regulator (1x)
PREL-90
22
Branching module (1x)
PMBL-90

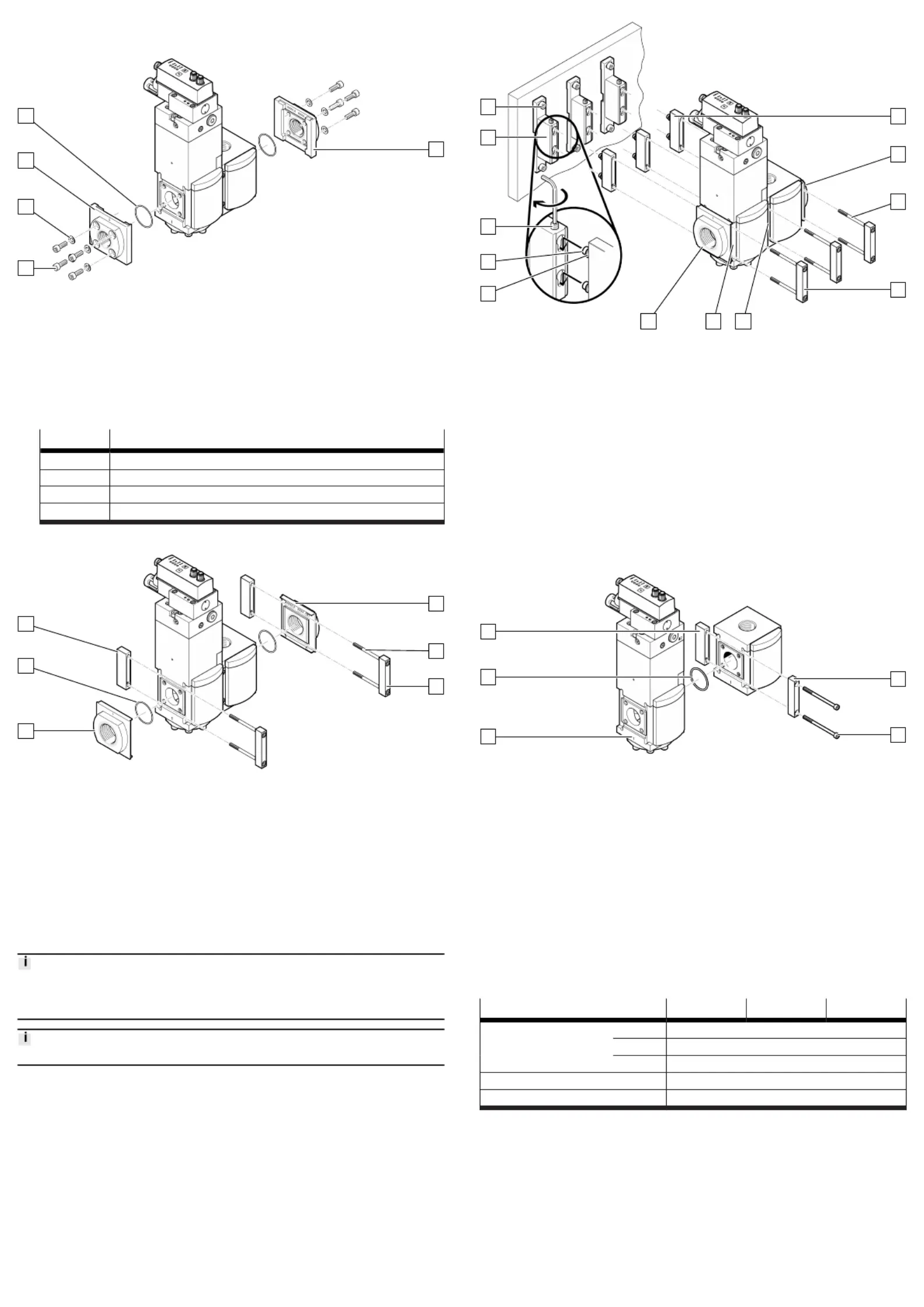

5 Assembly
Some O-rings will be left over with some mounting variants.
