PEV-1/4-WD-LED-24
Angled plug socket
Festo SE & Co. KG
Ruiter Straße 82
73734 Esslingen
Germany
+49 711 347-0
www.festo.com
8189936
2023-12
[8189938]
8189936
Translation of the original instructions
© 2024 all rights reserved to Festo SE & Co. KG
1
Applicable Documents
All available documents for the product
è
www.festo.com/sp.
2 Safety
2.1
Safety instructions
–Before working on the product: Switch off the power supply, ensure that it is off
and secure it against being switched on again.
2.2 Intended use
The angled plug socket is a plug connector that can be assembled and connects
the pressure switch PEV-1/4-B(-OD), PEV-1/4-SC-OD or PEV-1/4-A- SW27-B-OD
with a controller.
2.3 Training of qualified personnel
Work on the product may only be carried out by qualified personnel who can
evaluate the work and detect dangers. The qualified personnel are trained in
electrical engineering.
3
Additional information
–Contact the regional Festo contact if you have technical problems
è
www.festo.com.
–Accessories and spare parts
è
www.festo.com/catalogue.

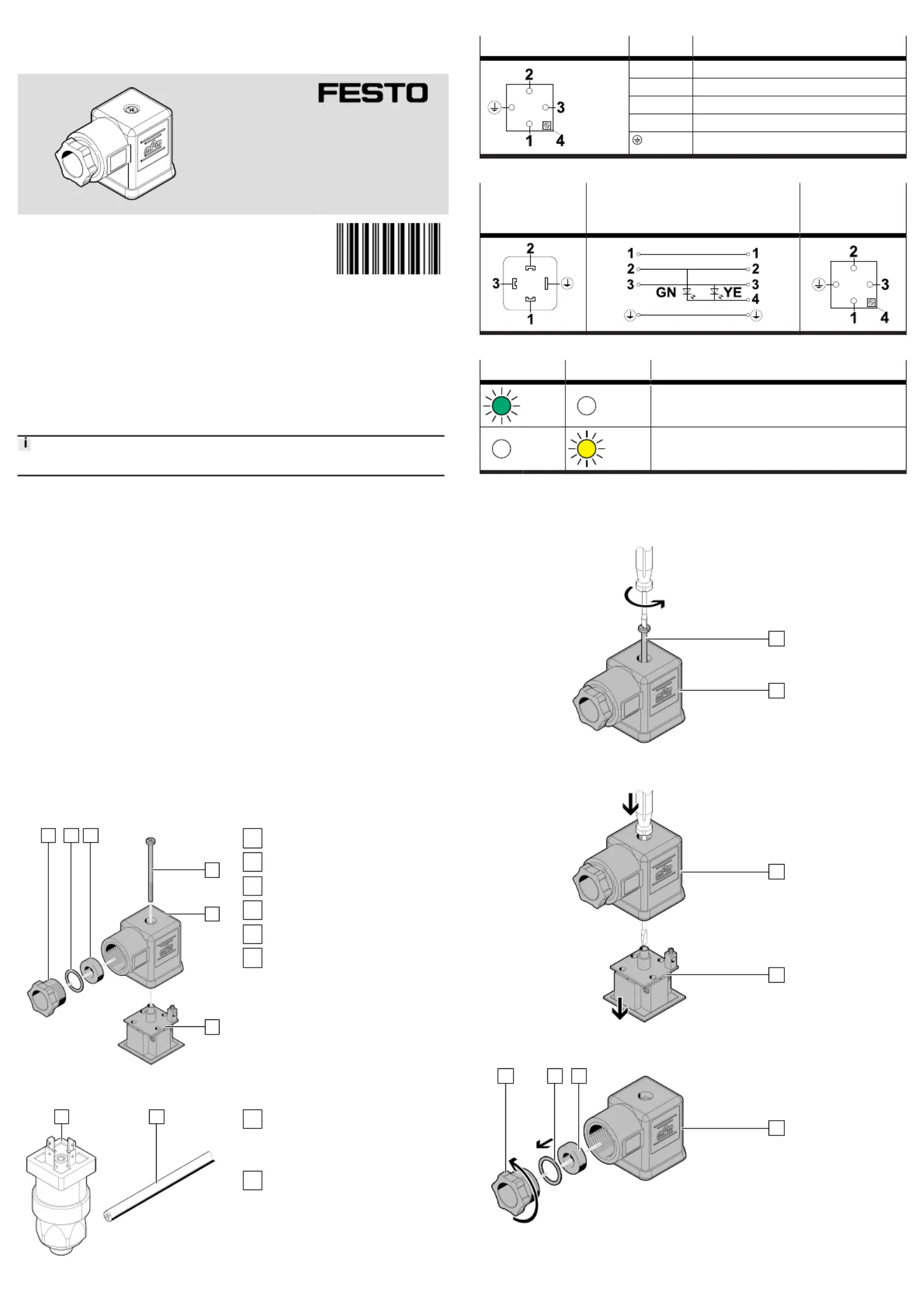

4 Product Range Overview
4.1
Scope of delivery
1 2 3
4
5
6
Fig.1
1
Pressure screw (1x)
2
Washer (1x)
3
Seal (1x)
4
Central screw (1x)
5
Housing (1x)
6
Contact holder (1x)
with screw terminals,
LEDgreen, LEDyellow
4.2 Not in scope of delivery
7 8
Fig.2
7
Pressure switch (1x)
PEV-1/4-B(-OD),
PEV-1/4-SC-OD
or PEV-1/4-A-SW27-B-OD
8
Cable (1x)
5 Contact assignment
Pin allocation Pin Connection
1 Operating voltage
2 N/C contact
4 LED
Earthing
Tab. 1: Contact assignment
Electrical connec-
tion1
Field device side
Circuit diagram Electrical connec-
tion2
Controller side
Tab. 2: Circuit diagram
LED green Yellow LED Meaning
green
light
off Measured relative pressure is below the threshold value.
off yellow
light
Measured relative pressure is above the threshold value.
Tab. 3: Switching status indication

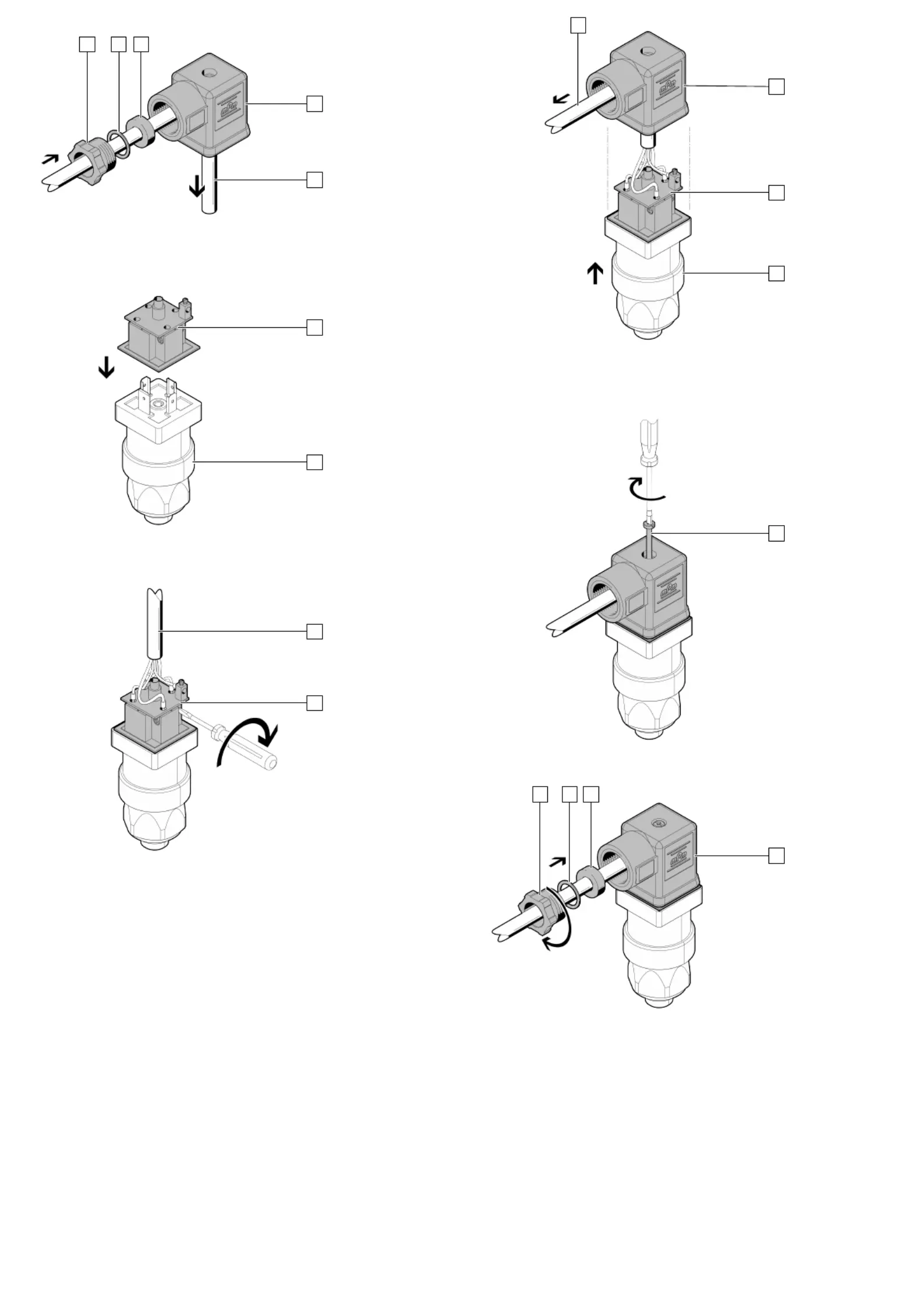

6
Assembly
6.1 Preparation
4
5
Fig.3
•
Screw the central screw out of the housing .4 5
5
6
Fig.4
•
Press the contact holder out of the housing .6 5
1 2 3
5
Fig.5
1. Unscrew the pressure screw .1
2. Remove the washer and the seal from the housing .2 3 5
