Oldal 1/2

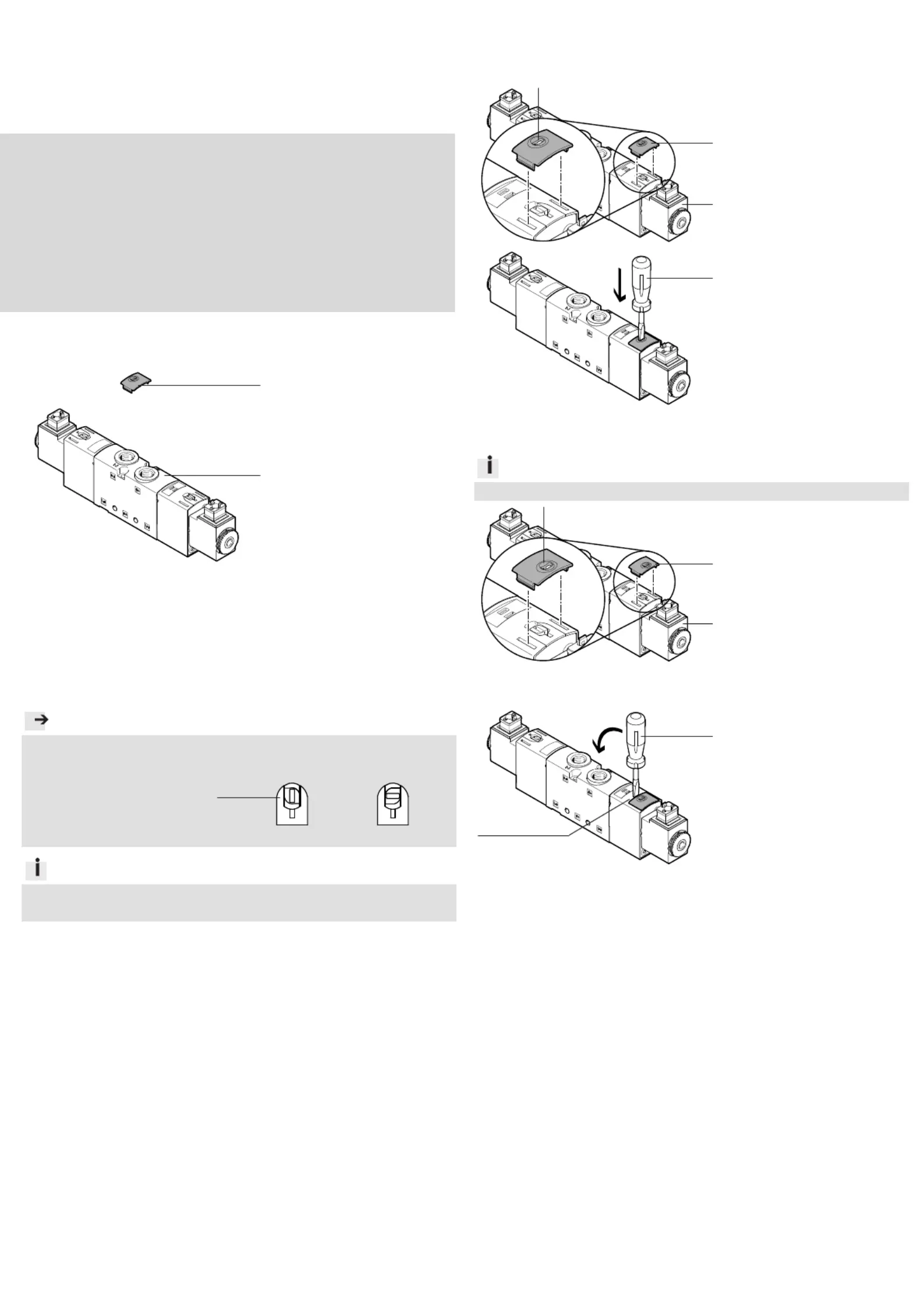

Montageanleitung (Original: de)

8031237

1311NH

†‡

Abdeckkappe

VAMC-B10-20-CH2

Festo SE & Co. KG

Postfach

73726 Esslingen

Deutschland

+49 711 347-0

www.festo.com

1. Te

ileliste

19442d_1

1 Abdeckkappe (10x)

19442d_2

Nicht im Lieferumfang:

2 Magnetventil

VUVS-L20/25/30,

VSNC

(1x)

2. Bestimmu

ngsgemäße Verwendung

Abdeckkappe VA

MC-B10-20-CH2:

Manuelle tasten

de Betätigung des Magnetventils 2 ( Abschnitt 4a).

Sperrung der manuellen Betätigung des Magnetventils Abschnitt 4b). 2 (

3. Hinweise z

r Montage

Hinweis

Funktionsstörung durch unsachgemäße Montage.

Druckluft vor Montagearbeiten abschalten.

Handhilfsbetätigung (A) vor

der Montage auf unbetätigt

stellen.

unbetätigt

betätigt

19442d_3

Info

Falls die Handhilfsbetätigung auf betätigt gestellt ist, rastet die Abdeckkap-

pe 1 nicht ein.

4. Montage

4a. Montage für tastende Betätigung

19442d_5

Abdeckkappe 1 wie darge-

stellt montieren

(Hinweis).

Kontrolle:

Öffnung (B) ist dem Magne-

ten (C) abgewandt.

19442d_7

Schraubendreher (D) zur Be-

tätigung in Pfeilrichtung

bewegen.

4b. Montage als Sperrfunkti

Info

Die Abdeckkappe 1, um 180° gedreht montiert, verhindert die Betätigung.

19442d_8

Abdeckkappe 1 wie darge-

stellt montieren

(Hinweis).

Kontrolle:

Öffnung (B) ist dem Magne-

ten (C) zugewandt.

5. Demontage

19442d_6

Schraubendreher (D) in die

Öffnung (E) schieben.

Schraubendreher (D) in

Pfeilrichtung bewegen.

Klinge

3 mm

Klinge

3 mm

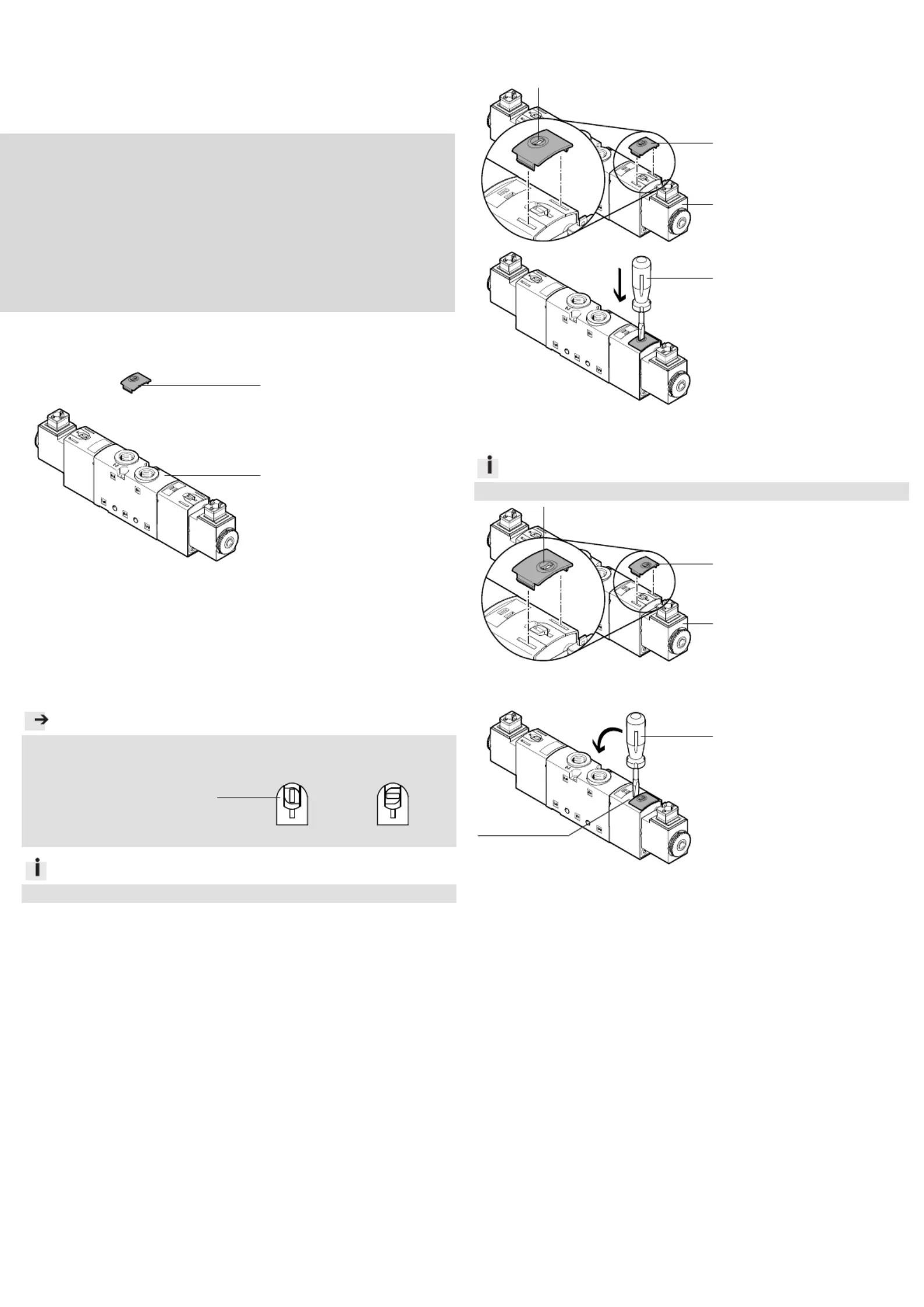

Assembly instructions (original: de)

8031237

1311NH

†‡

Cover cap

VAMC-B10-20-CH2

Festo SE & Co. KG

Postfach

73726 Esslingen

Germany

+49 711 347-0

www.festo.com

1. Parts list

19442d_1

1 Cover cap (10x)

19442d_2

Not included in delivery:

2 Solenoid valve

VUVS-L20/25/30,

VSNC

(1x)

2. I

ntended use

Cover cap VAMC-B10-20-CH2:

Manual non-dete

nting actuation of the solenoid valve 2 ( section 4a).

Blocking the manual actuation of the solenoid valve 2 ( section 4b).

3. Notes on assembly

Note

Malfunction due to incorrect assembly.

Switch off compressed air before assembly work.

Set manual override (A) to

unactuated prior to assem-

bly.

unactuated

actuated

19442d_3

Information

If the manual override is set to actuated, the cover cap 1 will not engage.

4. Assembly

4a. Assembly for non-detenting actuation

19442d_5

Mount cover cap 1 as

shown

(Note).

Check:

Orifice (B) is located on the

opposite side to magnet (C).

19442d_7

To actuate, move screw-

driver (D) in the direction of

the arrow.

4b. Assembly as a

blocking function

Information

When mounted and rotated by 180°, the cover cap 1 prevents actuation.

19442d_8

Mount cover cap 1 as

shown

(Note).

Check:

Orifice (B) is located on the

side facing magnet (C).

5. Dismantling

19442d_6

Insert screwdriver (D) into

the orifice (E).

Move screwdriver (D) in the

direction of the arrow.

Blade

3 mm

Blade

3 mm
