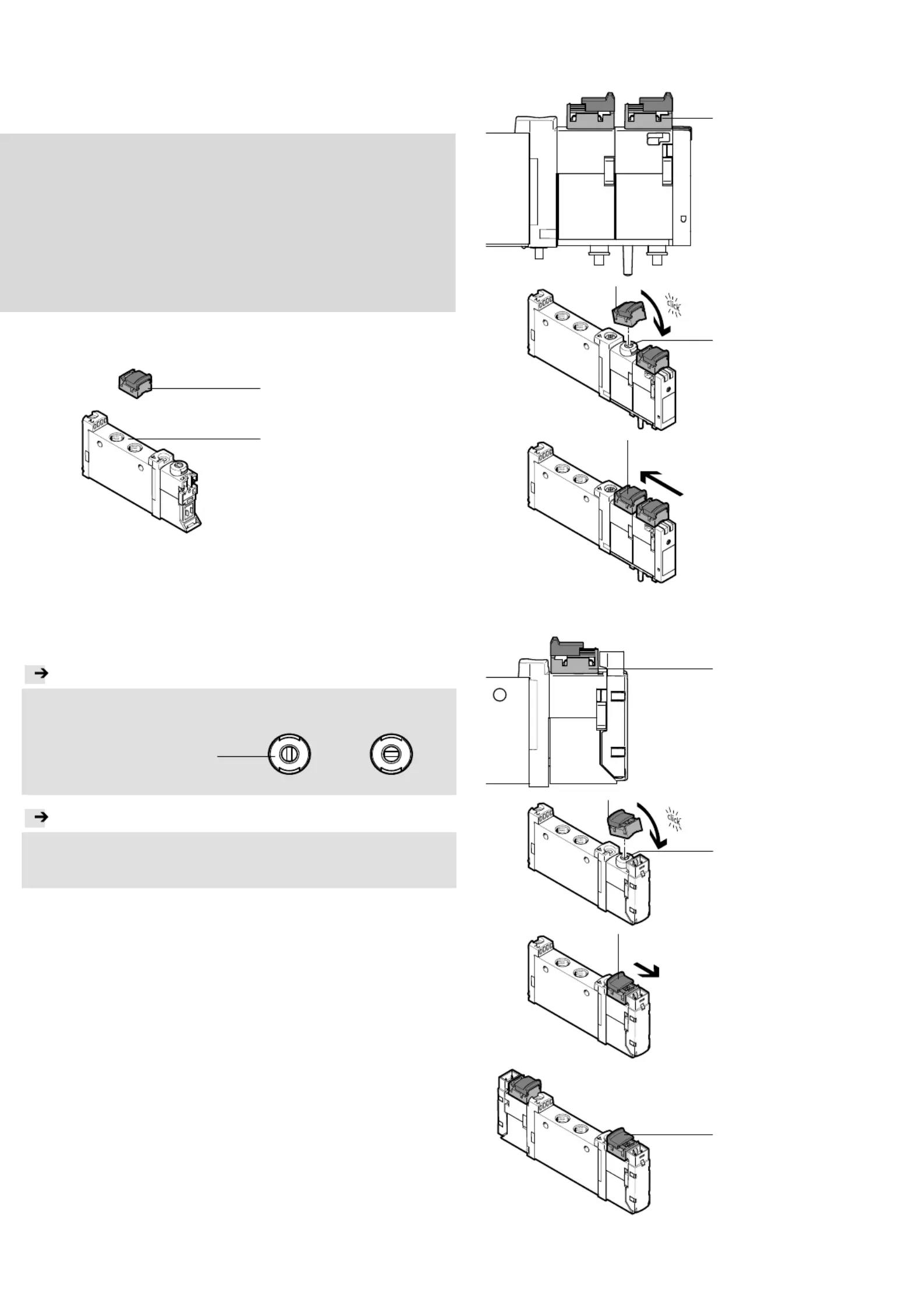

Montageanleitung (Original: de)

8025889

1310NH

†‡

Abdeckkappe

VAMC-L1-CD

Festo & Co.SE KG

Postfach

73726 Esslingen

Deutschland

+49 711 347-0

www.festo.com

1. T

eileliste

18956d_1

1 Abdeckkappe (10x)

18956d_2

Nicht im Lieferumfang:

2 Magnetventil mit

Vorsteuerung

MHA1-...

(1x)

2. Bestimmu

ngsgemäße Verwendung

Abdeckkappe:

anuelle rastende Betätigung des Magnetventils 2.

3. Hinweise z

ur Montage

Hinweis

Funktionsstörung und Sachschaden durch unsachgemäße Montage.

Druckluft vor Montagearbeiten abschalten.

Handhilfsbetätigung (A) vor

der Montage auf unbetätigt

stellen.

unbetätigt betätigt

18956d_10

Hinweis

Demontage der Abdeckkappe 1 nicht möglich.

Dies führt zur Beschädigung der Abdeckkappe 1.

Sachgemäß montieren ( Abschnitt 4).

4. Montage

4a. Montage allgemein

18956d_3

Abdeckkappe 1 wie darge-

stellt montieren

(Hinweis).

Ausnahme  Ab

schnitt 4b.

18956d_4

Abdeckkappe 1 einseitig

an die Nut der Handhilfsbe-

tätigung (A) ansetzen.

Abdeckkappe 1 kippen bis

sie einrastet.

956d_5

Schieber (B) zur Betätigung

in Pfeilrichtung bewegen.

4b. Montage mit einer Elektrik-Anschlu

ssplatte VAVE-L1 … -L3

18956d_6

Abdeckkappe 1 wie darge-

stellt montieren

(Hinweis).

18956d_7

Abdeckkappe 1 einseitig

an die Nut der Handhilfsbe-

tätigung (A) ansetzen.

Abdeckkappe 1 kippen bis

sie einrastet.

956d_8

Schieber (B) zur Betätigung

in Pfeilrichtung bewegen.

18956d_9

Bei 2 Magneten:

Abdeckkappen 1 symmet-

risch montieren.

Assembly instructions (original: de)

8025889

1310NH

†‡

Cover cap

VAMC-L1-CD

Festo & Co. KG SE

Postfach

73726 Esslingen

Germany

+49 711 347-0

www.festo.com

1. Parts list

18956d_1

1 Cover cap (10x)

18956d_2

Not included in delivery:

2 Solenoid valve with

pilot control

MHA1-...

(1x)

2. I

ntended use

Cover cap:

Manual detentin

g actuation of the solenoid valve 2.

3. Notes on assembly

Note

Malfunction and material damage due to incorrect assembly.

Switch off compressed air before assembly work.

Place manual override (A)

onto unactuated prior to

mounting.

Unactuated Actuated

18956d_10

Note

Dismounting the cover cap 1 is not possible.

This results in damage to the cover cap 1.

Mount properly ( section 4).

4. Assembly

4a. Assembly, general

18956d_3

Mount cover cap 1 as

shown

(Note).

Exception  sec

tion 4b.

18956d_4

Place cover cap 1 at one

end onto the slot of the

manual override (A).

Tilt cover cap 1 until it

catches.

956d_5

To activate, move slide (B)

in the direction of the arrow.

4b. Assembly with a

connecting plate VAVE-L1 … -L3

18956d_6

Mount cover cap 1 as

shown

(Note).

18956d_7

Place cover cap 1 at one

end onto the slot of the

manual override (A).

Tilt cover cap 1 until it

catches.

956d_8

To activate, move slide (B)

in the direction of the arrow.

18956d_9

With 2 magnets:

Mount cover cap 1 sym-

metrically.
