Oldal 1/10
Typ: CVB
# 088467
06/2014 UW
Max. 14 Ct./Min aus dem deutschen Festnetz.
Mobil max. 42 Ct./Min.
International calls may vary.
Gutkes GmbH
Rehkamp 13
30853 Langenhagen
Germany
www.gev.de
service@gev.de
Hotline: +49 (0)180/59 58 555
Typ: CVB
# 088337
2
3
2 3
A
8
9
15
10
16
11
17
12
18
19
13
14
12345678
7
1
56
3
4
2
2
3
A
A
8
9
15
10
16
11
17
12
18
20
13
14
C
1 2
B
12345678
2
12345678
3
C
1
wenden sich an eine entsprechende Fachkraft.
Installation der Inneneinheit (Monitor)
Befestigen Sie Sie die Wandhalterung mit den
drei mitgelieferten Schrauben an die von Ihnen
vorgesehene Stelle (Abb. B1). Stellen sie sicher,
dass bevor Sie die Innenstation in die nun montierte
Wandhalterung einhängen, alle Kabelverbindungen
bereits verdrahtet sind. Stecken Sie dann das Kabel
des Netzteils in den Monitor und dann dass Netzteil
in die Steckdose (Abb. B2).
Installation der Außeneinheit
Beschriftung des Namensschilds
Entfernen des Regenschutzgehäuses: Hierzu
lösen Sie zunächst die Schraube an der Unterseite
(Abb. C1). Anschließend lösen Sie die vier
Schrauben auf der nun freiliegenden Rückseite
der Kameraeinheit (Abb. C2). Jetzt können Sie
die Deckplatte abheben. Sie haben jetzt die
Möglichkeit das Namensschild zu entnehmen
und zu beschriften (Abb. C3). Hierzu lösen Sie die
Rückseite des Namensschilds mit einem geeigneten
Schraubendreher vorsichtig ab. Anschließend
wieder einrasten. Schrauben Sie das Gerät wieder
zusammen. Wir empfehlen eine Montagehöhe für die
Außeneinheit von ca. 140 cm bis 170 cm, diese kann
aber je nach Ihren eigenen Gegebenheiten variieren
(Abb. C4). Achten Sie darauf, dass Sie das Gerät nicht
unmittelbar der Witterung aussetzen (z. B. direktem
Regen). Vermeiden Sie eine Platzierung in direktem
Sonnenlicht. Stellen Sie vor der endgültigen Montage
sicher, dass die Innen- und die Außeneinheit korrekt
verdrahtet wurden und funktionsfähig sind. Beachten
Sie die max. Entfernungsangaben zwischen den
einzelnen Elementen (siehe Abschnitt „Anschluss“).
Um die Außeneinheit an die Wand zu installieren,
schrauben Sie zunächst das Regenschutzgehäuse
wie in Abb. C5 an die Wand. Bevor Sie die
Wandmontage abschließen, schließen Sie zunächst
die Kabel an der Außeneinheit entsprechend des
Schaltplans (Abb. D) an (bzw. siehe Abschnitt
„Anschluss“). Nun hängen Sie das Kameramodul in
das Regenschutzgehäuse und befestigen Sie das
Gerät wieder mit der Schraube auf der Unterseite.
Anschluss
Im Lieferumfang der Video-Türsprechanlage
CVB 88337/88467 befindet sich eine fünfpolige
Adapterleitung, die Sie mit Ihrer vorhandenen
Installationsleitung (nicht im Lieferumfang) verbinden.
Für Entfernungen zwischen Innen- und Außeneinheit
bis 50 m verwenden Sie 4 x 0,5 mm² Kabel (50 - 100
m 4 x 0,75 mm²).

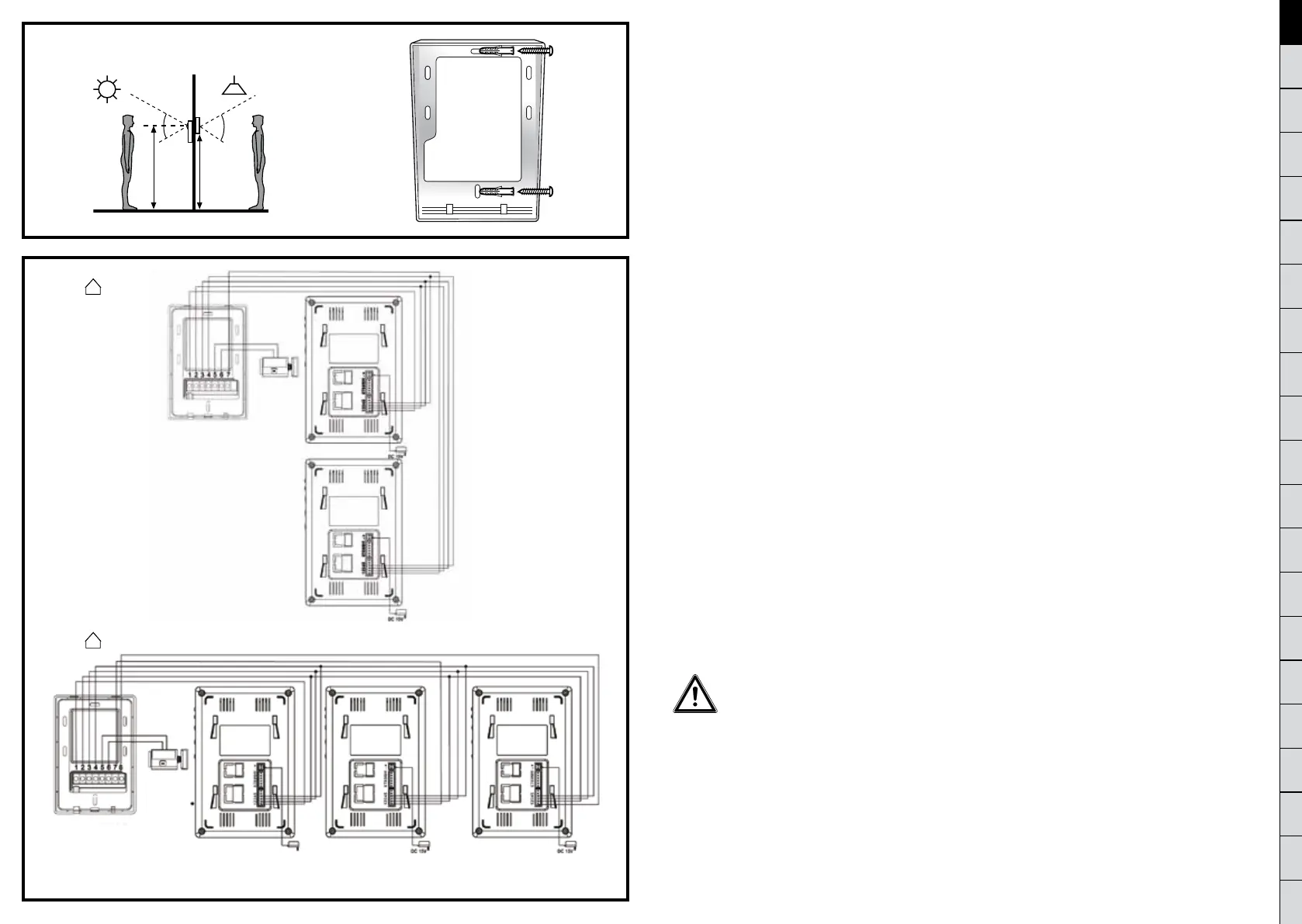

Verbinden der Inneneinheiten mit der Außeneinheit
(Abb. D).
Verbinden Sie zunächst die Adapterleitung mit der
Hausinstallationsleitung.
Anschließend verbinden Sie die Adapterleitung mit
den Monitoren (Abb. A19).
Anschluss der Außeneinheit
1. Monitor: Verbinden Sie die Leitungen 1, 2, 3 und 4
(Anschluss 5 bleibt frei) mit den Klemmen 1, 2, 3 und
4 mit der Außeneinheit.
2. Monitor: Verbinden Sie Leitung 1 des Monitors
mit Klemme 7 der Außeneinheit. Klemme 2 mit 2,
Klemme 3 mit 3 und Klemme 4 auf 4.
3. Monitor (nur CVB 88467): Verbinden Sie Leitung
1 des Monitors mit Klemme 8 der Außeneinheit.
Klemme 2 mit 2, Klemme 3 mit 3 und Klemme 4 mit

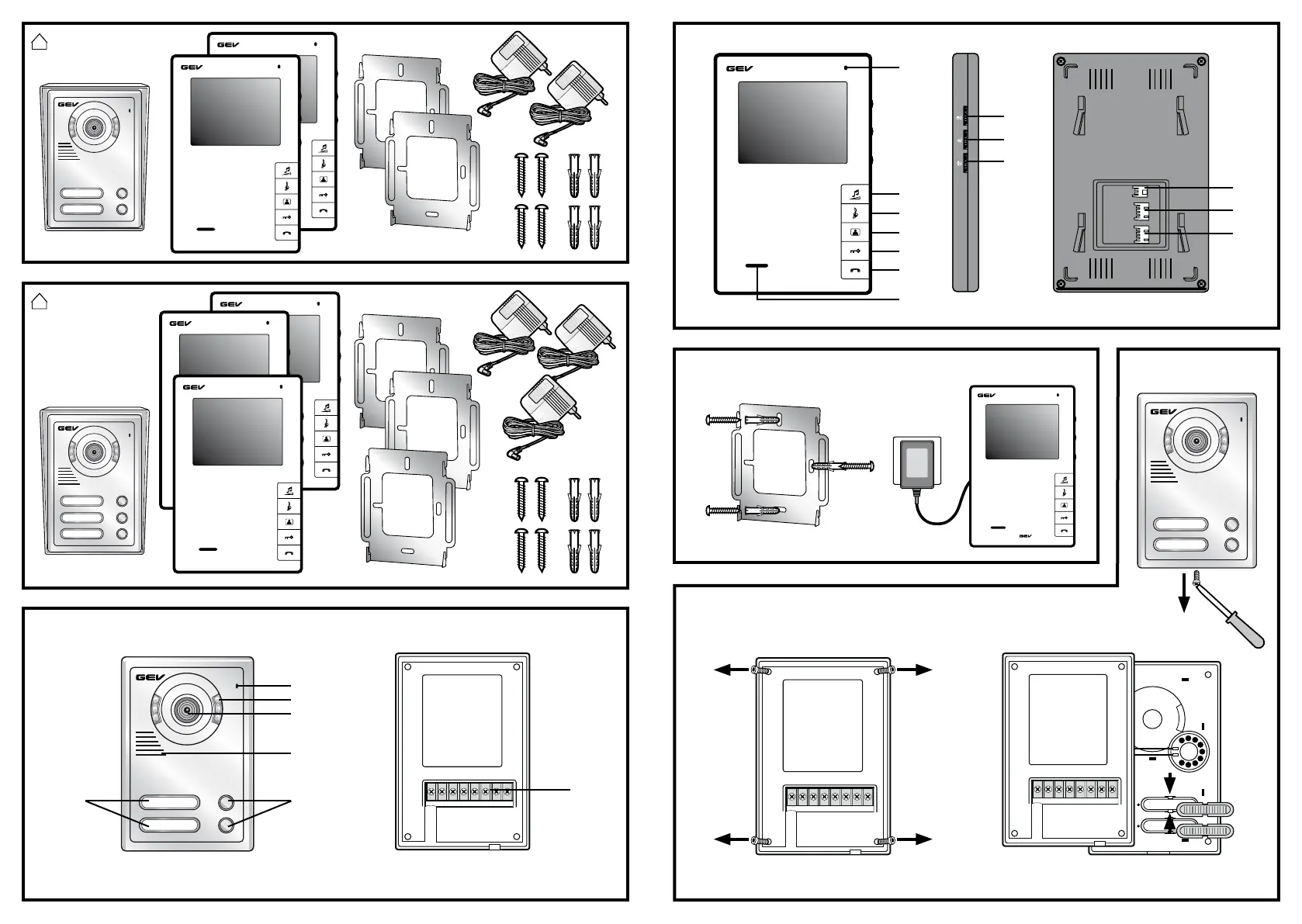

Lieferumfang 88337/88467
2/3 Außeneinheiten mit Regenschutzgehäuse
2/3 Inneneinheiten
2/3 Wandhalterungen für Inneneinheit
2/3 Netzteile
1 Außeneinheit
Schrauben
4/6 Fünfpoliges Adapterkabel
Tastenbelegung/Bedienungselemente
Außeneinheit (Abb. A)
1 Mikrofon
2 Infrarotleuchte
3 Kamera
4 Lautsprecher
5 Klingelknopf
6 Namensschild
7 Anschlussklemme
Inneneinheit (Monitor) (Abb. A)
8 Mikrofon
9 Lautstärkeregler
10 Klingeltonwähltaste
11 Überwachungsfunktion an/aus
12 Türönertaste
13 Sprechtaste
14 Lautsprecher
15 Helligkeitsregler
16 Kontrastregler
17 Sprechlautstärke
Anschlusselemente
18 Spannungsanschluss für externes Netzteil
19 Leitungsanschluss
20 Intercomanschluss
Leistungsmerkmale
2-/3-Familienhaus Video-Türsprechanlage mit
16 polyphonen Klingeltönen und 102 mm
Bildschirmdiagonale. Spritzwassergeschütze
Außeneinheit mit Regenschutzgehäuse und
automatischer Lautstärkekontrolle, Türöner- und
Kameraüberwachungsfunktion mit Infrarotlicht.
Manuell einstellbare Gesprächslautstärke,
Klingellautstärke, Helligkeit und Kontrast.
Sicherheitshinweise
Bei Schäden, die durch Nichtbeachtung
dieser Bedienungsanleitung verursacht
werden, erlischt der
Garantieanspruch! Für Folgeschäden
übernehmen wir keine Haftung! Bei Sach- oder
Personenschäden, die durch unsachgemäße
Handhabung oder Nichtbeachtung der
Sicherheitshinweise verursacht werden, übernehmen
wir keine Haftung. In solchen Fällen erlischt jeder
Gewährleistungs- und Garantieanspruch. Aus
Sicherheits- und Zulassungsgründen ist das
eigenmächtige Umbauen und/oder Verändern des
Gerätes nicht gestattet.
Montage
Wenn Sie sich bei Montage, Anschluss und
Installation nicht sicher sind, bzw. Zweifel über
die Funktionsweise bestehen, so nehmen Sie die
Montage /Installation nicht selber vor, sondern
54
D
GBFNLIESNDKFINRUSGRLVLTPLROSLOSKCZTR
H
2-/3- Familienhaus Video-Türsprechanlage CVB
(4-Draht-Technik)
C
D
140 cm
150 cm
40°
70°
4
Monitor 1
Monitor 2
Monitor 2 Monitor 3Monitor 1
5
2
3
