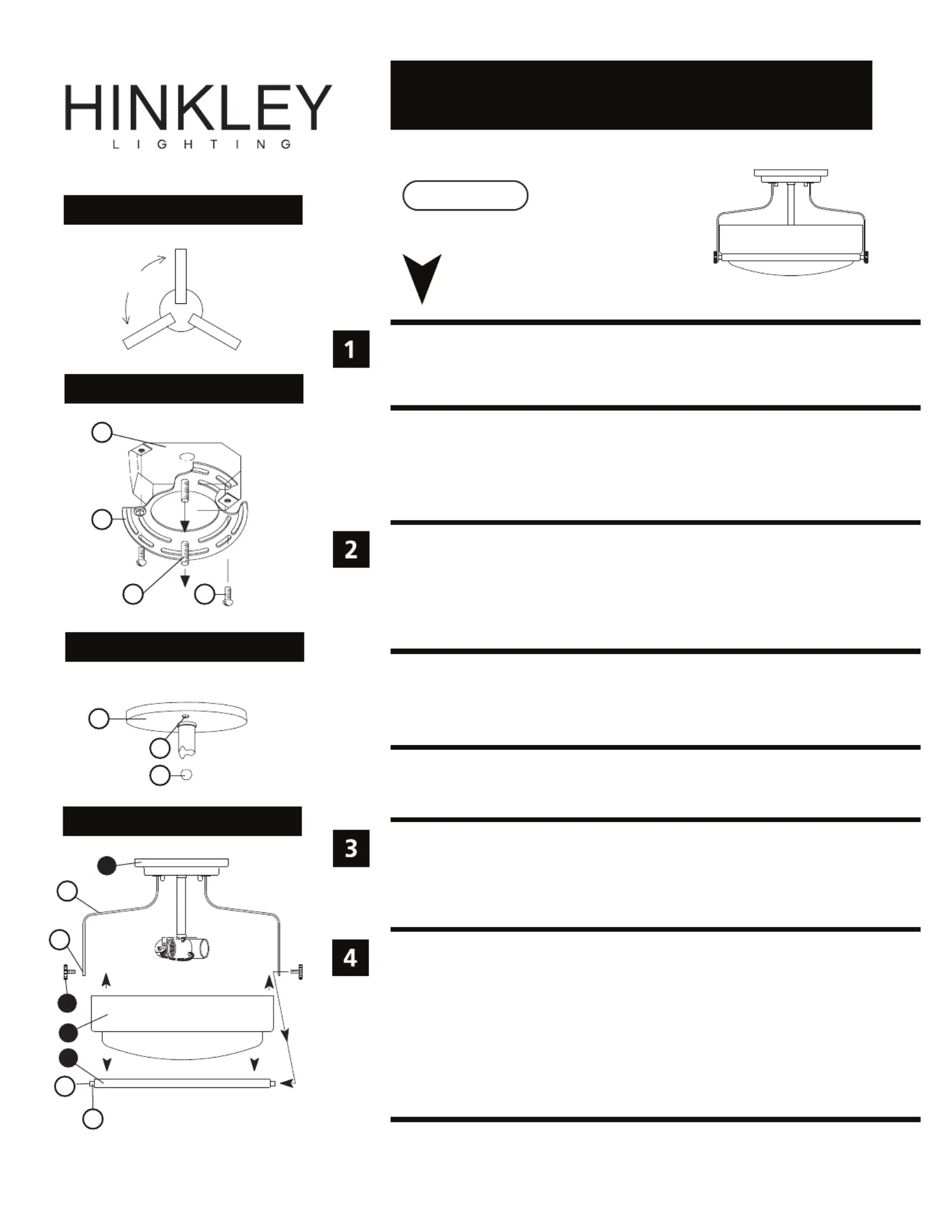

assembly instructions
Item No. 3641
1. Find a clear area in which you can work.
2. Unpack fixture and glass from carton.
3. Carefully review instructions prior to assembly.
*** The construction of this fixture will be accomplished by first attaching the
mounting strap to the junction box, making all necessary electrical connections,
hanging the fixture from the ceiling, and then installing the glass.
start here
3641
Drawing 4 - Fixture Assembly
Make electrical connections from supply wire to fixture lead wires. Refer to instruction

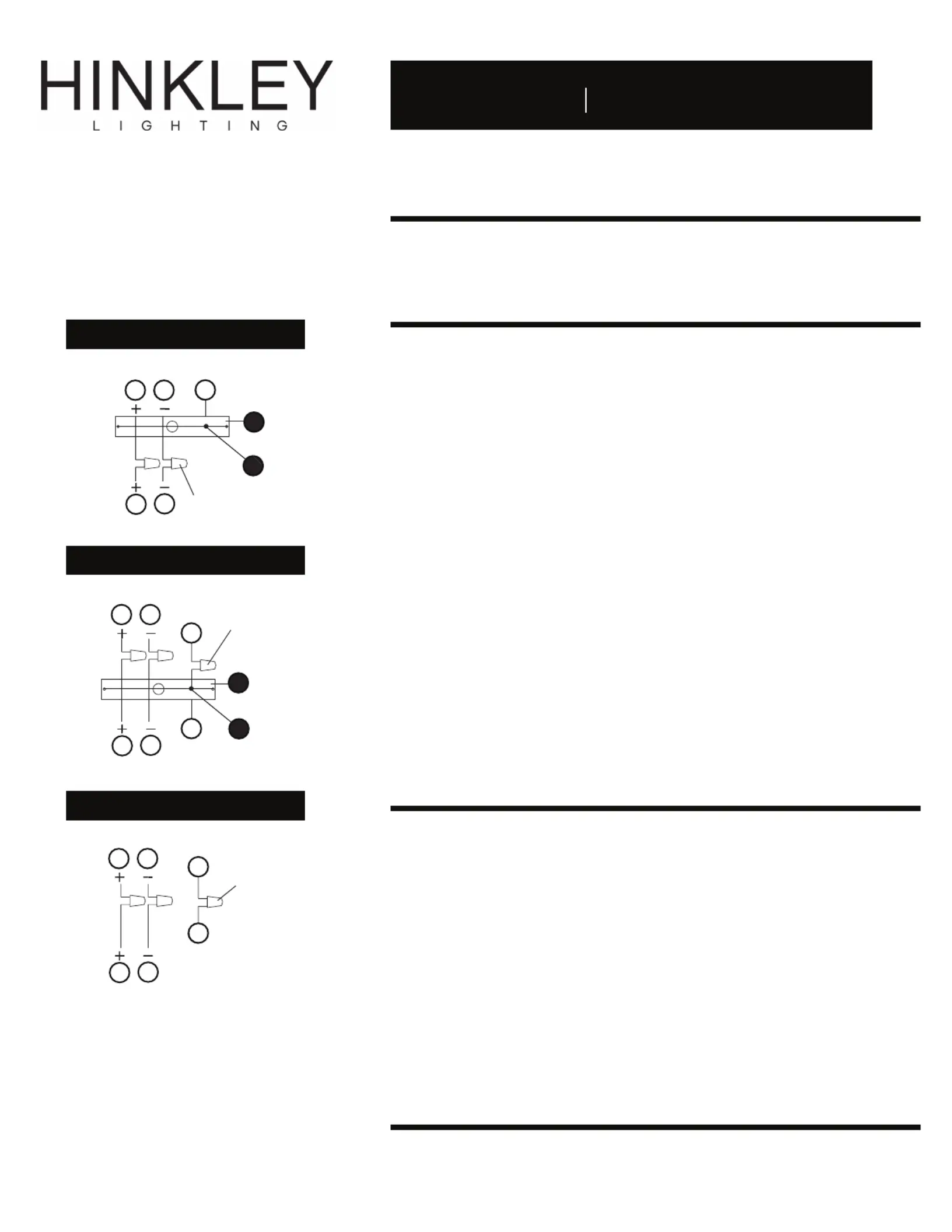

sheet and follow all instructions to make all necessary wiring connections. (I.S. 18)
Then refer back to this sheet to continue installation of this fixture.
***It is recommended you have some assistance when installing the glass on this
fixture.
1. Main body of fixture can be mounted to the ceiling and lamped accordingly prior (1)
to installing the glass. Remove knurled knob (4) from arms prior to installing the
glass - see
Drawing 4 .
2. Slip glass into ring . (3) (2)
3. Lift ring with glass and slip inside uprights and align holes in ring studs(2) (3) (U) (H)
(S) (T) (U) (4) with holes in uprights and thread in knurled knobs to secure glass to
fixture.
SAFETY WARNING: READ WIRING AND GROUNDING INSTRUCTIONS (I.S. 18)
AND ANY ADDITIONAL DIRECTIONS. TURN POWER SUPPLY OFF DURING
INSTALLATION. IF NEW WIRING IS REQUIRED, CONSULT A QUALIFIED
ELECTRICIAN OR LOCAL AUTHORITIES FOR CODE REQUIREMENTS.
01.01.13
Drawing 3 - Fixture Mounting
Drawing 2 - Strap Detail
J
B
A
G
D
E
C
1. Prepare mounting strap for mounting by installing screws into mounting (B) (A)
plate - see .(B) Drawing 1
• Be sure the holes into which the screws are threaded match the spacing of holes (C)
in the canopy - see .(1) Drawings 2 and 3
2. Attach mounting plate to junction box , using screws not provided and slip (B) (J) (G)
supply wires through large center hole.
2. Hang the fixture by slipping canopy over screws (D) (A) and hold in position - see
Drawings 2 and 3.
3. Thread barrel knobs (E) onto end of screws (A) and tighten to secure fixture to ceiling.
1
3
4
2
H I N K L E Y L I G H T I N G 3300 0 Pin Oa k Park way Avon L ake , O H 440 12 80 0.4 46 .55 39 / 44 0.6 53 .55 00 hi nkle yligh tin g.c om
U
S
H
T
Drawing 1 - Strap Detail
120
o
1. First rotate arms attached to canopy until they are degrees apart - see Drawing 1.120
r2-12
T24 JA8-2016
