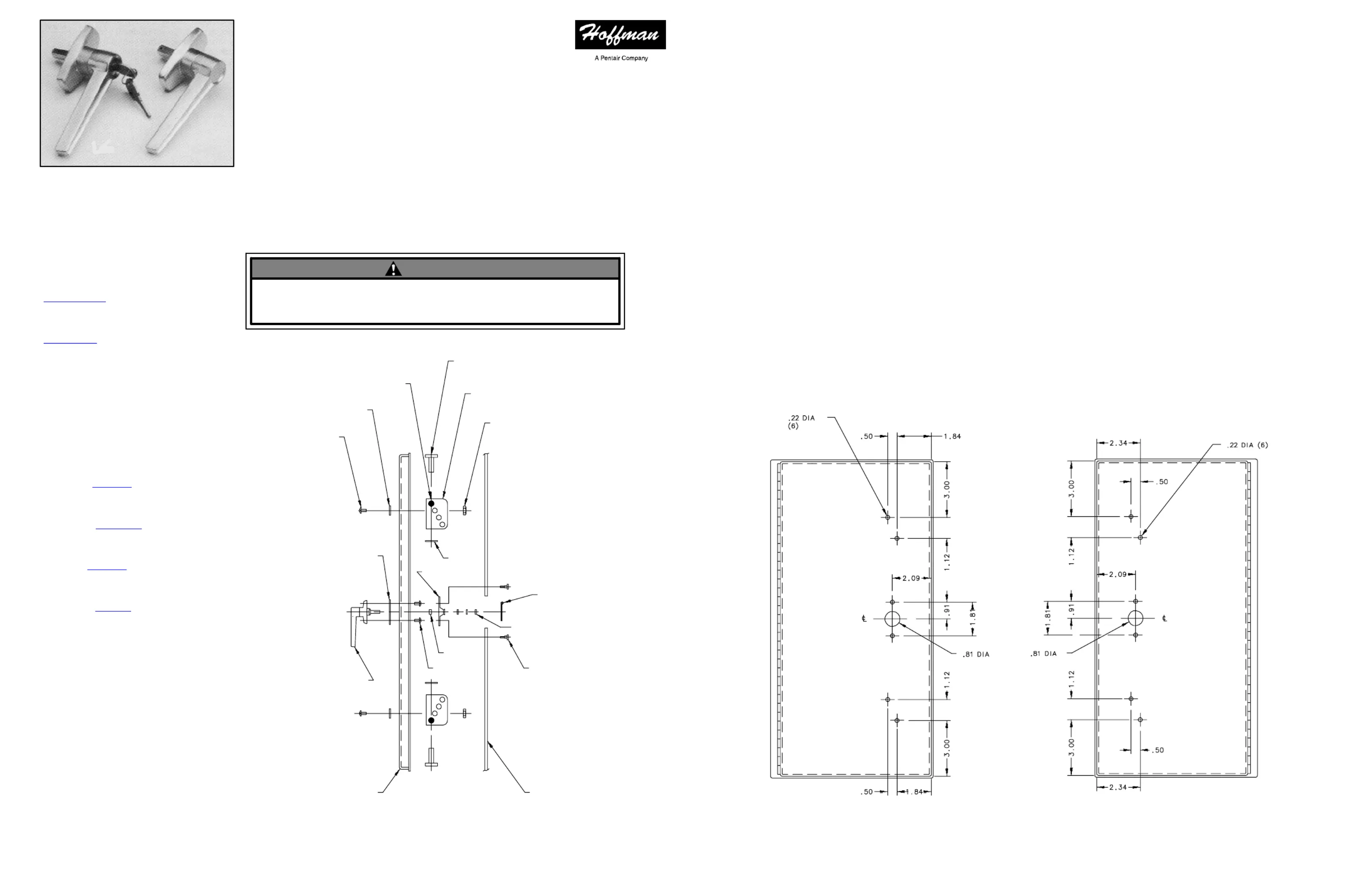

AL2, AL3 Latch Kit
Hoffman Enclosures Inc.
2100 Hoffman Way
Anoka, MN 55303−1745
(763) 422−2211
www.hoffmanonline.com
Pentair Electronic Packaging
170 Commerce Drive
Warwick, RI 02886
(401) 732−3770
www.pentair−ep.com
Mexico
Pentair Enclosures, S. de R.L. de C.V.
Federico T. de la Chica No. 8 Piso 4 A
Circuito Comercial Plaza Satélite
Ciudad Satélite,
Naucalpan, México C.P. 53100
011−52−55−5393−8263
Canada
Hoffman−Schroff
111 Grangeway Avenue, Suite 504
Scarborough, Ontario M1H 3E9
(416) 289−2770
1−800−668−2500 (Canada only)
Germany
Schroff GmbH
Langenalber Str. 96−100
75334 Straubenhardt
49 (07082) 794−0
www.schroff.de
Great Britain
Schroff UK Ltd.
Maylands Avenue
Hemel Hempstead, Herts HP2 7DE
44 (01442) 240471
www.schroff.co.uk
Sweden
Schroff Scandinavia AB
Box 2003
12821 Skarpnäck
46 08683 61 00
www.schroff.se
France
Schroff Sas
Z.I., 4 rue du Marais
67660 Betschdorf
33 03 88 90 64 90
www.schroff.fr
Italy
Schroff srl
Viale Milano, 119
21013 Gallarate (Varese)
39 0331 79 40 03
Singapore
Hoffman−Schroff Pte. Ltd.
#01−68/71 German Centre
25 International Business Park
Singapore 609916
65 5 62−78 90
Japan
Schroff K.K.
Nisso No. 13 Bldg. 4F
2−5−1 Shinyokohama
Kohoku−Ku, Yokohama shi
Kanagawa 222−0033
81 (045) 476−02 81
Finland
Schroff Scandinavia AB
Peräsimentie 8
03100 Nummela
358 09 222 68 00
Norway
Schroff Scandinavia AB
Bjoernerudveien 24
1266 Oslo
47 022 76 33 60
To avoid electric shock, do not energize any circuits before all internal
and external electrical and mechanical clearances are checked to
assure that all assembled equipment functions safely and properly.
WARNING
Screw
Nylon Washer
Place roller pin in this hole to start
Roller Pin
Rod Guide
(position as shown)
Hex Nut
Retaining
Ring
Cotter Pin
Shoulder Bolt
Latch Rod
Door
Handle
Screw
Latch
Washers
Spacer
Gasket
Assembly
Door Hinged On Left Door Hinged On Right
Installation Instruction For Single Point Latch Kit−
Catalog Numbers: AL2A, AL2ACCW, AL3
1. Locate and drill holes for handle as shown below. Do not drill holes for rod guides.
2. Assemble latch kit as shown.
Installation Instruction For Three Point Latch Kit−
Catalog Numbers: AL2BR, AL2CR, AL2DR, AL2BCCW,
AL2CCW, AL2DCCW, AL3BR, AL3CR, AL3DR
1. Locate and drill holes in door from outside edges using dimensions shown.
2. Install nylon washers and handle gasket on outside of door to obtain proper sealing. The latch rods are made
to fit different size enclosures. If latch rod is too long, select proper hole and cut latch rods approximately 3/8
inch from center of hole. Be sure of hole selection before cutting. Place roller pin in hole shown and secure
with retaining ring. If gasket compression is too great, simply move roller pin one hole at a time until proper
gasket compression is attained. Washers are provided to position latch by spacing it in or out as required.
87567835
E 2005 Hoffman Enclosures Inc.
Rev. B 113357 P/N 26371001
®
