I-00650 Rev A
Installation Instructions
Slim 5 Series
Rackrail Mounting Bracket
Rackrail Mounting Bracket A
6-32 X .188 Hex Screw B
Rackrail C
5/16-18X5/8 Pem Stud D
5/16-18 Flange Nut E
QTY
DESCRIPTIONPART
NUMBER
(29 space and higher)
8
16
4
8
8
Rackrail Mounting Bracket A
6-32 X .188 Hex Screw B
Rackrail C
5/16-18X5/8 Pem Stud D
5/16-18 Flange Nut E
QTY
DESCRIPTIONPART
NUMBER
(28 space and under)
4
8
2
4
4
1) Install rackrail mounting bracket (A) to hex screws (B) using a 7/16” hex key. The brackets can be
installed in any of the mounting slots. (FIGURE A)
IMPORTANT NOTE: Models 29 spaces and higher that have a 3” wide center brace, will need to
have that brace replaced with a 4” wide brace.
1/2” Wrench
7/16” Hex Key

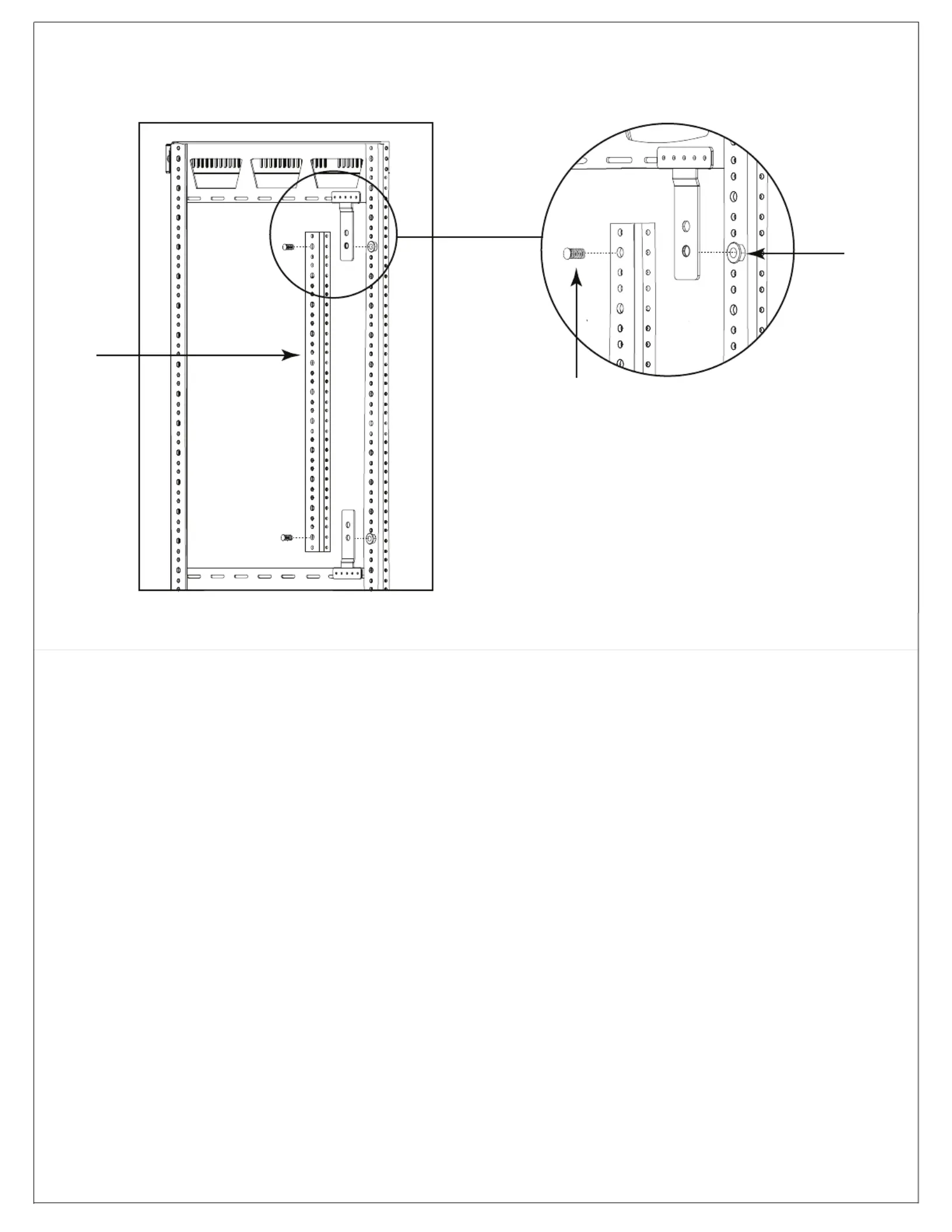

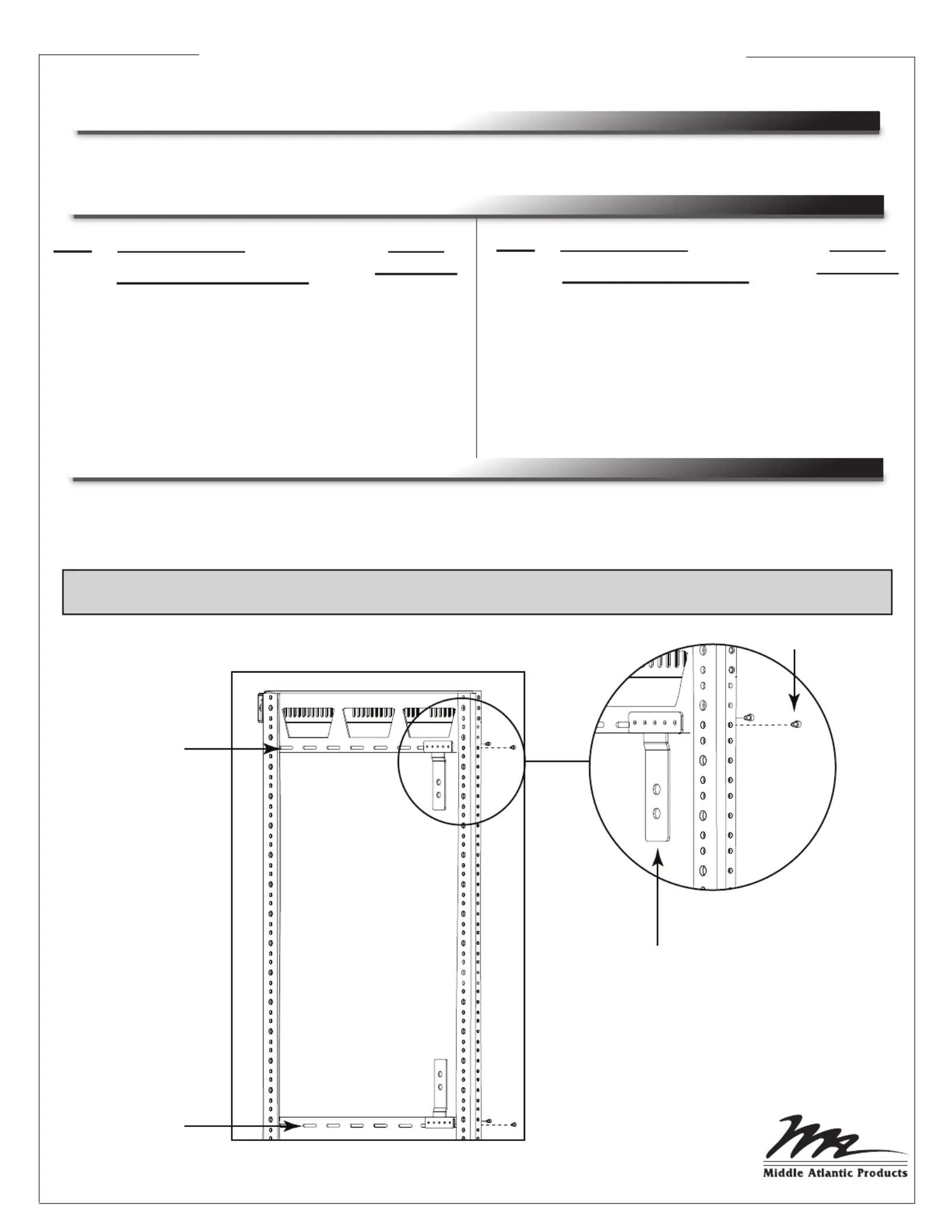

FIGURE A
INSIDE OF RACK
(B)
(A)
MOUNTING
SLOTS
CENTER
BRACE
INSTALLATION
PARTS LIST
TOOLS REQUIRED
