Nelson Irrigation Corporation 848 Airport Rd. Walla Walla, WA 99362-2271 USA Tel: 509.525.7660 Fax: 509.525.7907 info@nelsonirrigation.com www.nelsonirrigation.com
12/22/2021

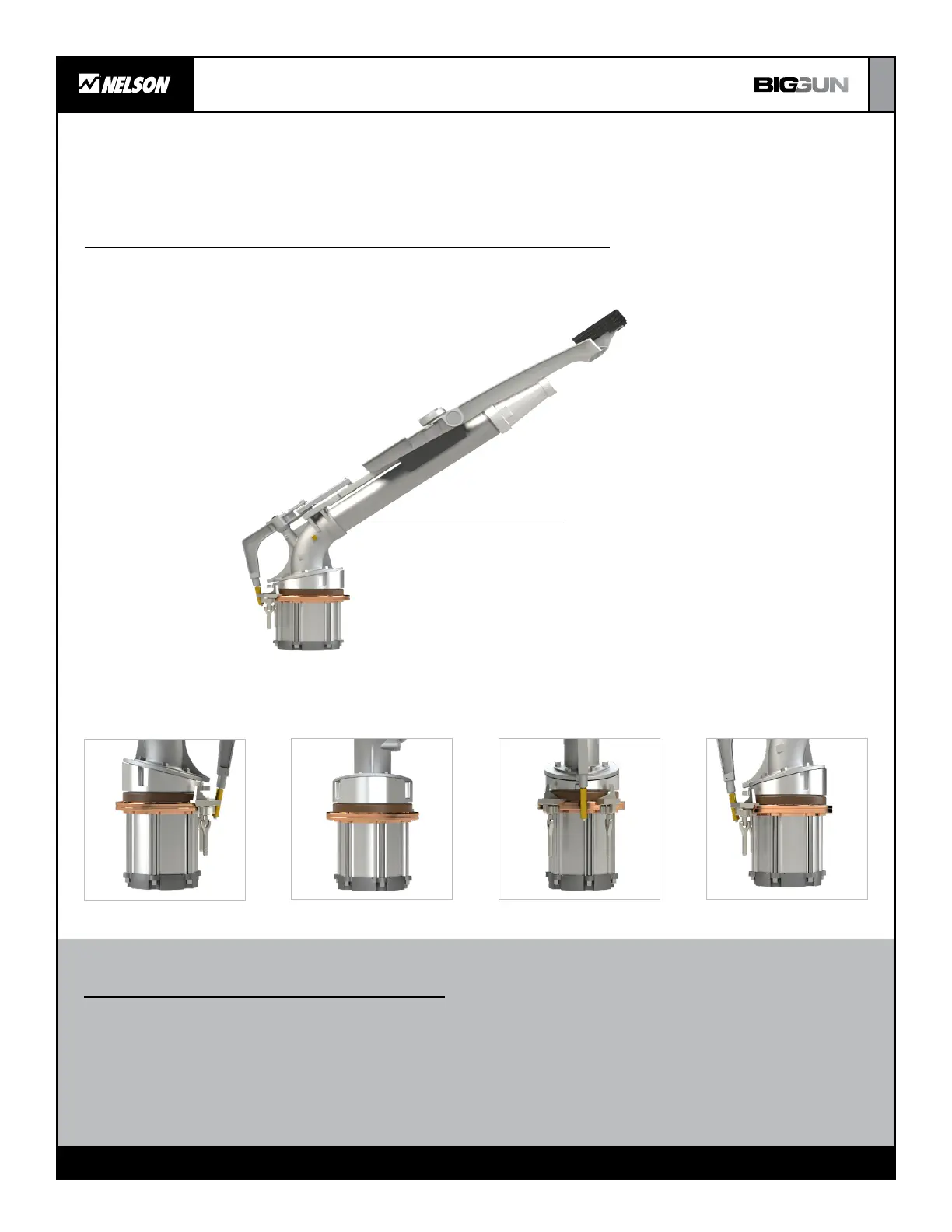

SR BIG GUN® WEDGE KIT
The 12 wedge kit increases the trajectory angle and stream height of a standard °
21 , or 27 SR200 Big Gun°, 24° ° ® sprinkler.
12° WEDGE KIT, #11138
WEDGE KIT FEATURES:
• Increases trajectory of standard 21 , or 27 SR200 sprinkler by 12 , to achieve 33 , 36 , or 39 °, 24° ° ° ° ° °
trajectory, respectively.
• Raises stream height by up to 50 ft (15 m)
• Ideal for dust suppression and industrial applications
• Not compatible with full-circle F200 models.
• Other wedge kits available for 75, 100, and 150 Series Big Gun ® sprinklers.
24 SR200 BIG GUN®
Sprinkler with 12 Wedge Kit °
installed (36° trajectory)
Nelson Irrigation Corporation 848 Airport Rd. Walla Walla, WA 99362-2271 USA Tel: 509.525.7660 Fax: 509.525.7907 info@nelsonirrigation.com www.nelsonirrigation.com
12/22/2021
2
SR200 BIG GUN® WEDGE KIT
KIT #11138 FOR SR200
1. Remove the Tube and Elbow Assembly from
the Lower Bearing Assembly by removing the
six bolts.
2. Replace the #9128 gasket on elbow if necessary.
Adhere new gasket to the face of the elbow.
3. Adhere the other #9128 gasket to the bottom
of the wedge.
4. Attach the #11130 wedge to the lower bearing
assembly using the six #6389 socket head cap
screws. Torque to 22 ft-lbs.
5. Attach the Tube and Elbow Assembly to the
wedge using six existing bolts. Torque to 22
ft-lbs.
6. Remove the existing trip lever assembly. Install
the new #11137 Trip Lever Assembly to the Tube
and Elbow Assembly using the #8311 screws,
#8323-011 retaining ring, #9115 cap, and #9116
gasket.
INSTALLATION INSTRUCTIONS
