SolarWall Pro Controller Quick Start Guide
This quick start guide provides basic instructions for setting up SEADA SolarWall Pro video wall
controllers. For additional information about how to use the controllers, please see the User
Manual, which is available on the CD included in this package.
Setup Steps
1. Verify the Package Contents
2. Hardware Overview
3. Hardware Installation
4. Software Installation & IP Setup on Control PC
5. Configuration of Video Wall Management Software
6. SWPro Management Software Brief Introduction
1. Verify the Package Contents
Please verify the package contents against the Packing List (Document No. SD-OP-005)
If any of the items in packing list is missing, please contact your reseller.
Document No. SD-MA-020
Document Version: 01
SolarWall Pro Controller Quick Start Guide
2. Hardware Overview
Model: SWP02 (2U Chassis)
Model: SWP04 (4U Chassis)
Model: SWP10
Model: SWP16
1. Slots for video input cards
2. Hybrid slots for either output or input cards
3. Power supply
4. RS232 serial connectors
5. RJ45 NET connector
6. Power switch
7. Keyboard and mouse USB connectors
Figure 1
1
3
3
3
2
1
2
4 5 6 7
4 5 6 7
1
3
4
5
6
7
1
2
5
4
6
7
1
2
SolarWall Pro Controller Quick Start Guide
3. Hardware installation
3.1. Note
A computer running Microsoft Windows2000/XP/Vista/7/8/10 (not supplied) is required as a control
PC for the SEADA controller.
3.2. Basic Connection
Connect the supplied power cable from the controller (Figure 1-3) to a power outlet.
Connect the SEADA video wall controller (Figure 1-5) to the control PC via Ethernet cable.
3.3. Connect Outputs to Displays
Connect the controller outputs to the video wall displays using the appropriate cables or adapters
(not supplied).

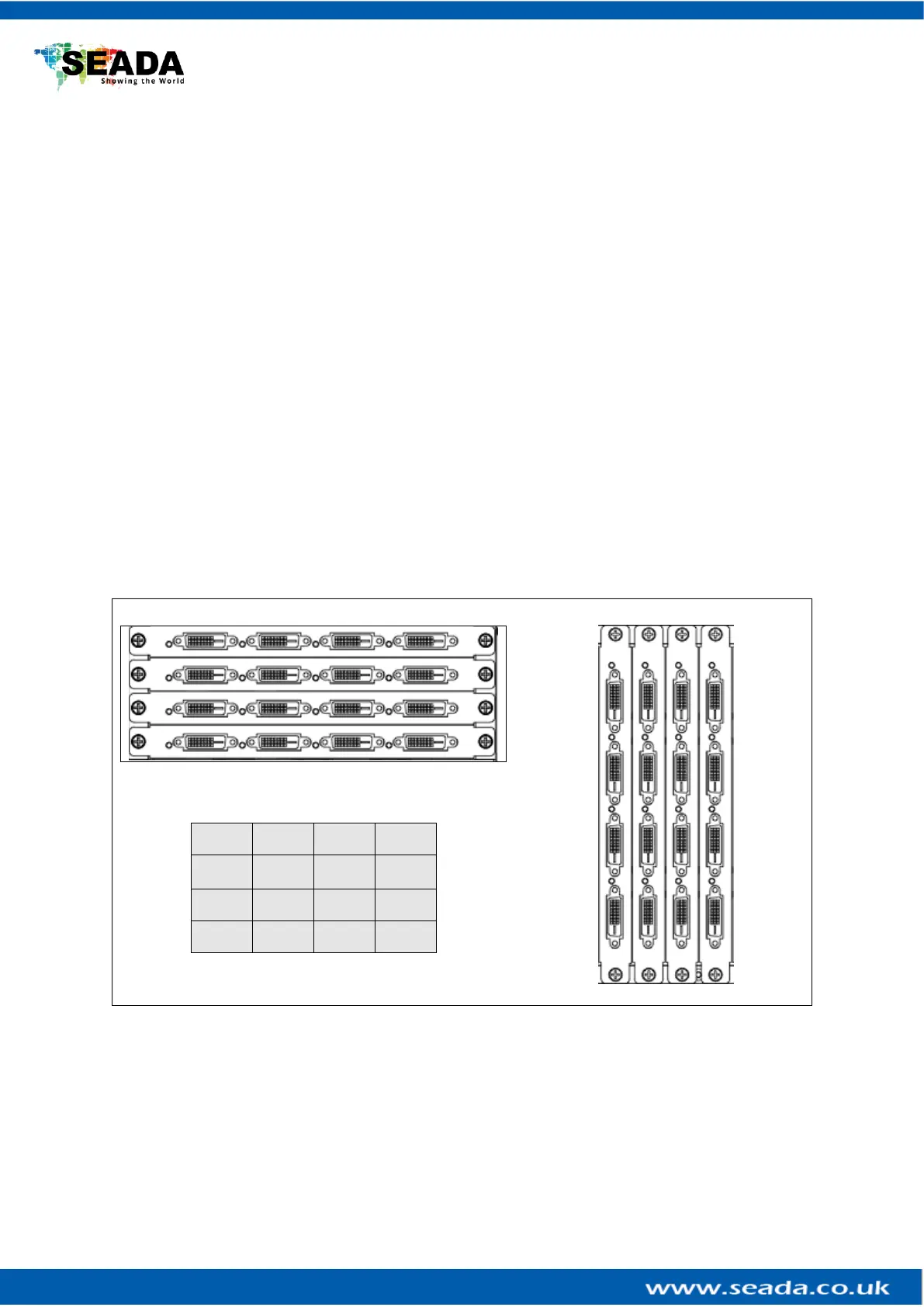

Please see Figure 2 below for the channel mapping between the video wall controller output ports
and the video wall displays.
2 & 4U Chassis Output
10 & 10 up Chassis Outputs
Video Wall Display
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
Figure 2
1
2
3
4
5
6
7
8
10
11
12
13
14
15
16
9
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
