Oldal 1/12

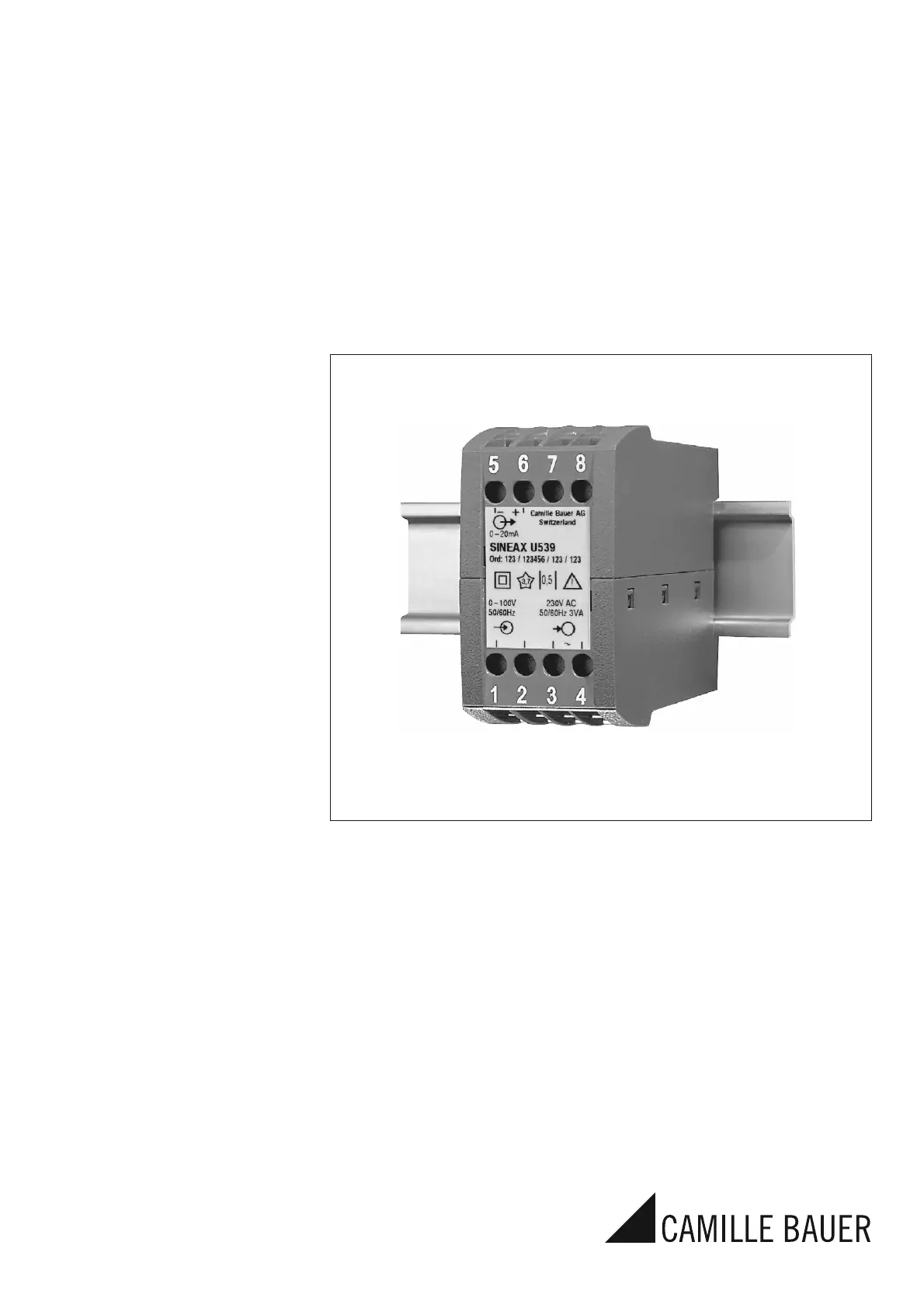

U 539 B d-f-e 136 475-05 02.14
Betriebsanleitung
Messumformer für Wechselspannung SINEAX U 539
Mode d’emploi
Convertisseur de mesure
pour tension alternative SINEAX U 539
Operating Instructions
Transducer for AC voltage SINEAX U 539
Camille Bauer AG
Aargauerstrasse 7
CH-5610 Wohlen/Switzerland
Telefon +41 56 618 21 11
Telefax +41 56 618 21 21
info@camillebauer.com
www.camillebauer.com
2
Betriebsanleitung
Messumformer für Wechselspannung SINEAX U 539
Messausgang
Gleichstrom: 0 - 1 bis 0 - 20 mA bzw. live-zero
0,2 - 1 bis 4 - 20 mA
Bürdenspannung: 15 V
Aussenwiderstand: Siehe Abschnitt «5. Elektrische
Anschlüsse»
Bei 2-Draht-Technik: Speisung über Ausgangskreis,
4 - 20 mA,
Aussenwiderstand siehe Abschnitt
«5. Elektrische Anschlüsse»
Aufgeprägte
Gleichspannung: 0 - 1 bis 0 - 10 V bzw. live-zero
0,2 - 1 bis 2 - 10 V
Aussenwiderstand: Siehe Abschnitt «5. Elektrische
Anschlüsse»
Einstellzeit: < 300 ms
Hilfsenergie
Wechselspannung
(AC): 230 V, ± 15%, 50 / 60 Hz
Leistungsaufnahme ca. 3 VA,
siehe Bild 2
Optionen
Gleichspannung (DC): 24 V, – 15 / + 33 %,
Leistungsaufnahme ca. 1,5 W,
siehe Bild 3
Bei 2-Draht-Technik und Ausgang
4 - 20 mA, (Speisung über Ausgangs-
kreis) 24 V, – 50/+ 33%,
Leistungsaufnahme 1,5 W,
siehe Bild 4
Gleichspannung (DC)
oder Wechselspannung
(AC): DC-, AC-Netzteil
(DC oder 40 - 400 Hz)
85 - 230 V DC/AC oder
24 - 60 V DC/AC
DC – 15/+ 33%, AC ± 15%
Leistungsaufnahme
≤ 1,5 W bzw. ≤ 3 VA, siehe Bild 5
Genauigkeitsangaben (Analog EN 60 688)
Bezugswert: Ausgangsendwert
Genauigkeit: Klasse 0,5
Sicherheit
Verschmutzungsgrad: 2
Überspannungs-
kategorie: III (bei ≤ 300 V)
II (bei > 300 V)
Umgebungsbedingungen
Betriebstemperatur: – 10 bis + 55 °C
Lagerungstemperatur: – 40 bis + 70 °C
Relative Feuchte
im Jahresmittel: ≤ 75 %
Betriebshöhe: 2000 m max.
Nur in Innenräumen zu verwenden
Sicherheitshinweise, die unbedingt beachtet werden
müssen, sind in dieser Betriebsanleitung mit folgenden
Symbolen markiert:
Geräte dürfen nur fachgerecht entsorgt
werden!
Inhaltsverzeichnis
1. Erst lesen, dann ..........................................................2
2. Kurzbeschreibung .......................................................2
3. Technische Daten ........................................................2
4. Befestigung .................................................................3
5. Elektrische Anschlüsse ...............................................3
6. Inbetriebnahme und Wartung......................................4
7. Demontage-Hinweis ....................................................4
8. Gerätezulassungen .....................................................4
9. Mass-Skizze ................................................................4
10. Konformitätserklärungen ...........................................11
1. Erst lesen, dann …
Der einwandfreie und gefahrlose Betrieb setzt
voraus, dass die Betriebsanleitung gelesen
und die in den Abschnitten
4. Befestigung
5. Elektrische Anschlüsse
enthaltenen Sicherheitshinweise beachtet
werden.
Der Umgang mit diesem Gerät sollte nur durch entspre-
chend geschultes Personal erfolgen, das das Gerät kennt
und berechtigt ist, Arbeiten in regeltechnischen An lagen
auszuführen.
Bei einem Eingriff in das Gerät erlischt der Garantiean-
spruch.
2. Kurzbeschreibung
Der Messumformer SINEAX U 539 dient zur Umwandlung
einer sinusförmigen Wechselspannung in ein dem Messwert
proportionales Gleichstrom- oder Gleichspannungssignal.
3. Technische Daten
Messeingang
Nennfrequenz: 50/60 Hz
Eingangs
nennspannung: 0 – 50 bis 0 – 600 V
Eigenverbrauch: < UN · 50 μA bei UN ≤ 150 V
< UN · 20 μA bei UN > 150 V,
≤ 400 V
< UN · 5 μA bei UN > 400 V
3

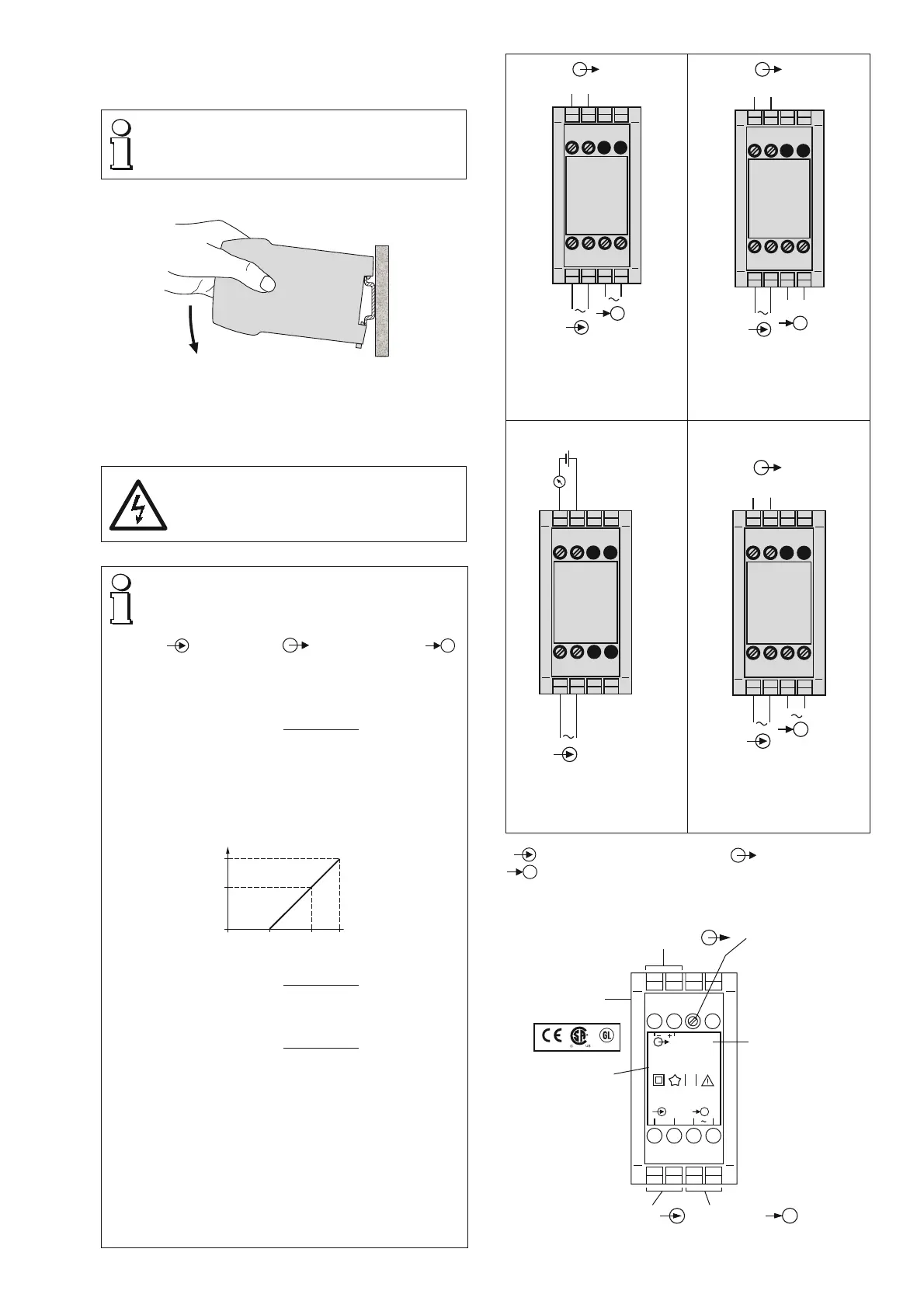

4. Befestigung
Die Befestigung des SINEAX U 539 erfolgt auf einer Hut-
schiene.
Bei der Bestimmung des Montageortes müs-
sen die «Umgebungsbedingungen», Abschnitt
«3. Tech nische Daten», eingehalten werden!
Gehäuse auf Hutschiene (EN 50 022) aufschnappen (siehe
Bild 1).
Bild 1. Montage auf Hutschiene 35 15 oder 35 7,5 mm.× ×
5. Elektrische Anschlüsse
Elektrische Leitungen nach den Angaben auf dem Typenschild
des gelieferten Messumformers anschliessen.
Unbedingt sicher stellen, dass alle Leitungen
beim Anschliessen spannungsfrei sind!
Drohende Gefahr durch hohe Eingangsspan-
nung oder hohe Hilfsenergiespannung!
Ferner ist zu beachten, …
… dass die Daten, die zur Lösung der Messauf-
gabe erforderlich sind, mit denen auf dem
Typen schild des SINEAX U 539 übereinstimmen
( Messein gang, Messausgang und
Hilfsenergie, siehe Bild 6)!
… dass der Widerstand im Ausgangsstromkreis
– bei Stromausgang den Wert
Rext max. [kΩ] ≤ 15 V
IAN [mA]
(IAN = Ausgangsstromendwert)
nicht überschreitet!
– bei Speisung über den Ausgangskreis
(2-Draht-Technik, Ausgang 4 - 20 mA) von der
Hilfsenergie H (12 - 32 V DC) abhängig ist
1000
0 12 24 32
0
600
Aussenwider-
stand [Ω]
H = Hilfsenergie [V]
Rext max. [kΩ] = H [V] – 12 V
20 mA
– bei Spannungsausgang den Wert
Rext min. [kΩ] ≥ UAN [V]
10 mA
(UAN = Ausgangsspannungsendwert)
nicht unterschreitet!
… dass die Messausgangs leitungen als verdrillte
Kabel und möglichst räumlich getrennt von
Starkstrom leitungen verlegt werden!
Im übrigen landesübliche Vorschriften (z.B. für Deutschland
VDE 0100 «Bedingungen über das Errichten von Stark-
stromanlagen mit Nennspannungen unter 1000 Volt») bei
der Installation und Auswahl des Materials der elektrischen
Leitungen befolgen! Bild 6. Erklärungen zum Typenschildbeispiel.
Messausgang
Hersteller
Fabrikations-
Nummer
Messeingang
1 2 3 4
5 6 7 8
3,7
SINEAX U 539
Ord: 123 / 123456 / 123 / 123
Camille Bauer AG
Switzerland
0– 100V
50/60Hz
0–20mA
230V AC
50/60Hz 3VA
Hilfsenergie
0,5
Prüfzeichen
auf Geräte-
Rückseite
Option mit
Potentiometer
für variable
Empfindlichkeit
±10%
1234
5 6 7 8
– +
U
Bild 2. AC-Hilfsenergie.
1234
5 6 7 8
– +
U
– +
Bild 3. DC-Hilfsenergie.
1234
5 6 7 8
U
–+
Rext +
-
Bild 4. Speisung über
Ausgangskreis.
1234
5 6 7 8
– +
U
–
Bild 5. DC-, AC-Hilfsenergie,
bei Ausführung mit einge-
bautem DC-, AC-Netzteil.
I = Spannungs-Messeingang = Messausgang
= Hilfsenergie
