Michael Koch GmbH, Zum Grenzgraben 28, 76698 Ubstadt , Tel.: +49 7251 9626200-Weiher, Germany
mail@bremsenergie.de, www.bremsenergie.de, mail@brakeenergy.com, www.brakeenergy.com
Dbl- -BWD600200K03LIP65FE_deu engl_20210723.docx
Brake resistor - BWD600 LIP65FE200K03
CACR- - - KL2 67 W1800
Description:
Short protecting- -proof, -circuit self
1)
resistor unit for operation on converters (brake transistors) consisting of
3 resistor modules in anodized aluminium casings. Protection class according to IP65
2)
, interconnected by
spring- type terminals. For detailed measurements, see technical drawing (on request).
Nominal capacity (W)
Dimensions LxWxH (mm)
Resistance values (Ohm)
72 180 ( 00 at ED = 35%, ϑ
A
= 20°C)
229 91 x 216 x ,5
66,7
Technical data:
Parameters
Symbol
Value
Unit
Conditions
Tolerance
± 5
%
Room temperature
Weight
m
approx 4,5
kg
Connction data terminal
Conductor cross- section
6 Max. mm
2
Depending on the design of the cable
cross- section
Storing temperature
ϑ
S
- 25 ... +85
°C
Limit values (ϑ
A
)= 20°C, if nothing else is stated :
Parameters
Symbol
Value
Unit
Conditions
Max. permissible operating
voltage
U
B
≤
700 AC
≤ 1000 DC
V
considering “self protection”
1)
U
B
≤ 600 AC
#
*
≤
8 50 DC*
V
considering CSA
#
and UL*
Energy consumption
E
13
26
kJ
with 1,2s (1% ED)
with 7,2s (6% ED)
Insulation voltage
U
ISO
≥ 4000
V
AC; f = 50 Hz; t = 1 s
Max. permissible casing
temperature
ϑ
C
≤
250
°C
free convection
Temperature coefficient
TK
20 ... 100
10
-6
/K
Insulation resistance
R
ISO
≥ 100
M Ω
U
MEAS
= 1000 VDC
Inductance
L
≤ 30
µH
f = 300 kHz, U
MEAS
= 50 mV
Capacity against housing
C
≤ 300
pF
f = 300 kHz, U
MEAS
= 50 mV
Thermic time factor
τ
Approx 600
sec
Casing BWD600xxx
Max. permissible wire temperature
ϑ
hot
max. + 600
°C
Approbation
cCSAus (CSA file# 210040)
cURus (UL file# E233422)
(both based on CSA-C22.2
and UL 508)
1):
Self protection: At four time type capacity and free convection : Warning
1. No short circuit Mounted in areas without
2. No fault to frame free air change surface
3. Self-extinguishing – no fire temperatures up to
4. No melting of casing 350 degrees Celsius can
be reached.
2):
Test conditions: Water jet from nozzle 6,3mm inside diameter, flow rate 12,5l/min +/ 5%, water p- ressure according to volume flow,
distance 2,5-3m, test duration 3min
*Sc = single components
CACR-KL2-67-W1800 | 8164626 [8164628] 2021-08a
Michael Koch GmbH, Zum Grenzgraben 28, 76698 Ubstadt , Tel.: +49 7251 9626200-Weiher, Germany
mail@bremsenergie.de, www.bremsenergie.de, mail@brakeenergy.com, www.brakeenergy.com
Dbl- -BWD600200K03LIP65FE_deu engl_20210723.docx

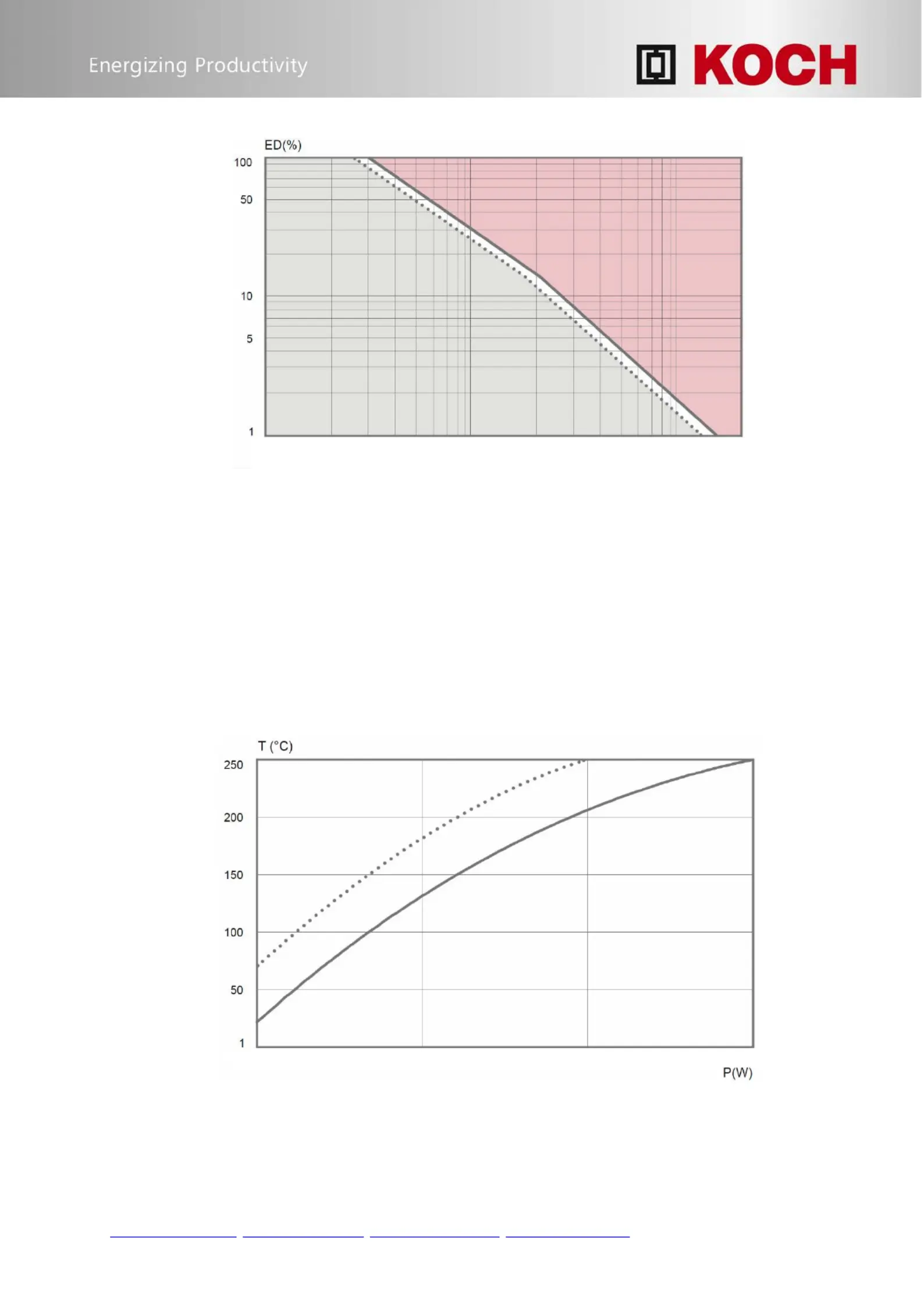

Pulse carrying capacity BWD600200K03LIP65FE
(without limitation the endurance)
This brake resistors cover any operation requirement in the range below the curve.
General set up:
1. Fundamentally the usual cycle time is 120 seconds.
2. The casing temperature can be determined applying the average performance on the included
temperature diagram. The average performance can be determined as follows: Pm = P[W] x ED[%] /100.
If you add 5K to the respective value in the temperature diagram you will have the casing temperature in
respect to the pulse capacity.
Housing temperature BWD600200K03LIP65FE
(At an ON period ED = 100%, Maximum temperature = 250°C)
3 6 00 3 6 6 00 00 15 000 000 15000 30000 0000
P (W)
Ambient temperature
20°C
Ambient temperature
70°C
0 300 600 9 00
Ambient temperature
70°C
Ambient temperature
20°C
CACR-KL2-67-W1800 | 8164626 [8164628] 2021-08a
