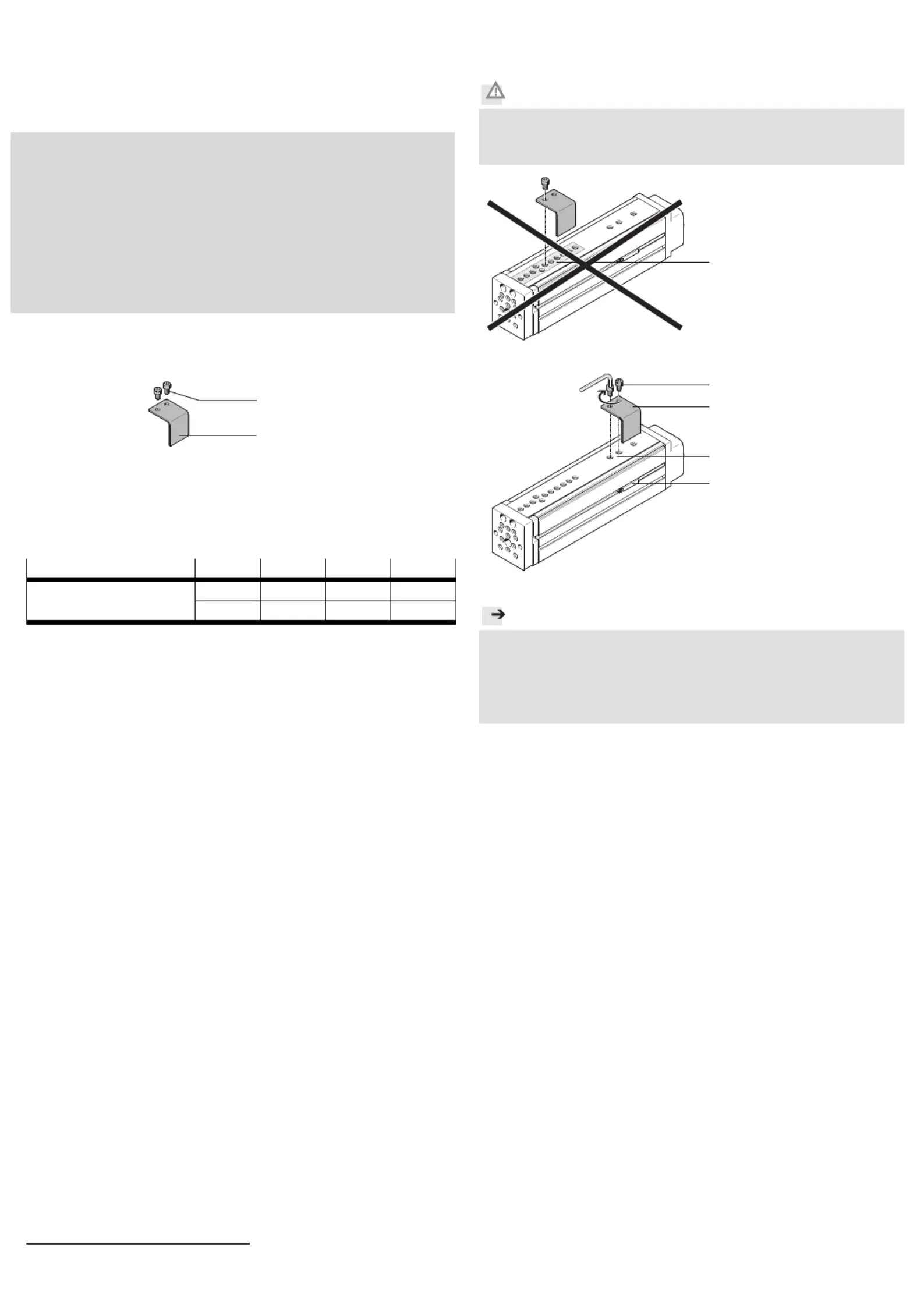

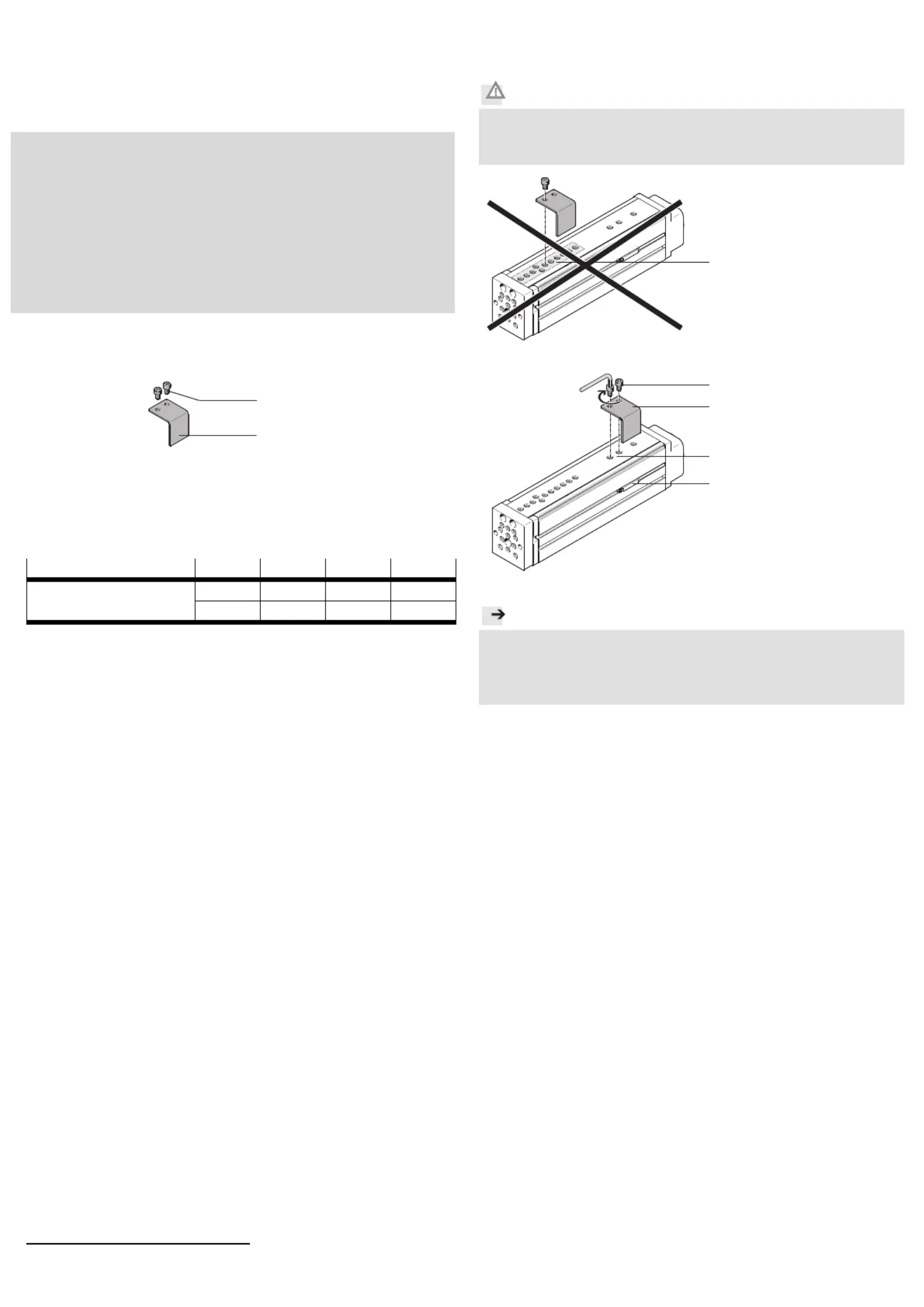

Montageanleitung (de)

749 979 / 2010-02NH

†‡

Schaltfahne

EAPM-G1-...-SLS

Festo SE &G Co. K

Postfach

D-73726 Esslingen

++49/(0)711/347-0

www.festo.com

1.Teileliste

14519d_1

1Schaltfahne (1x)

EAPM-G1-...-SLS

2Zylinderschraube (2x)

( Tabelle)

Bestimmungsgemäß dient die Schaltfahne 1 daz

u, die

Näherungs-

schalter (C) die in den Sensornuten der Achse befestigt sind zu schalten.

2.Schraubengrößen und Anziehdrehmomente M

A

1)

EAPM-G1- 35-S

LS 45-SLS55-SLS75-SLS

2Schraube M4x6 M5x8 M5x8 M6x10

M

A

[Nm] 2,95,95,99,9

1)

Toleranzen für nicht tolerierte Anziehdrehmomente M

A

M

A

> 1Nm: ± 20%

3.Montage

Vorsicht

Quetsch- und Abschergefahr durch Falschmontage.

Verletzung der Finger!

Montieren Sie die Schaltfahne 1 wie folgt:

14519d_3

Stellen Sie sicher, dass die

Schaltfahne 1 nicht im vor-

deren Bereich (A) der Füh-

rung montiert wird.

14519d_2

Platzieren Sie die Schalt-

fahne 1 nach rechts oder

links an den Befestigungs-

bohrungen (B).

Drehen Sie die Schrau-

ben 2fest. Halten Sie das

zulässige Anziehdreh-

moment ein.

Hinweis

Es verbleibt ein Abstand S = 0,5 … 2 mm zwischen dem Näherungs-

schalter (C) und der Schaltfahne 1.

Vermeiden Sie eine Fremdbeeinflussung im Nahbereich der Näherungs-

schalter, durch andere magnetische oder ferritische Teile als die Schalt-

fahne 1.

C

1

A

2

1

B

2
