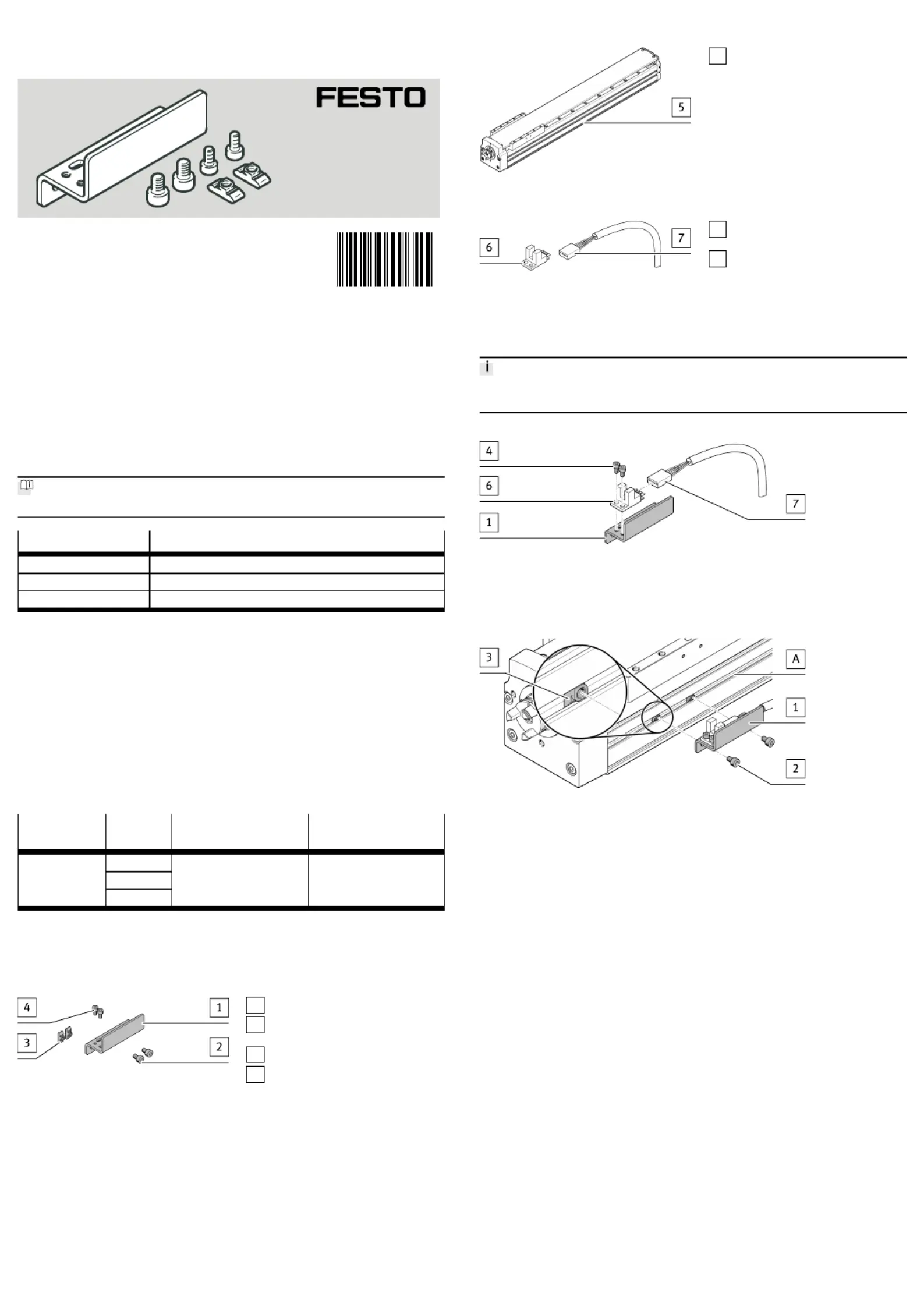

Translation of the original instructions

OMRON

is a registered trademark of its respective trademark holder in certain

countries.

1 Applicable documents

All available documents for the product www.festo.com/sp.è

Document Product

User documents Actuator

User documents Proximity switches

User documents Switch lug

Tab. 1

2 Safety

2.1 Safety instructions

– Only mount the product on components that are in a condition to be safely

operated.

– Observe tightening torques.

2.2 Intended use

2.2.1 Use

Mounting of an optical microsensor from OMRON for sensing the slide position

on the basic profile of an actuator.

2.2.2 Permissible components

Sensor brack

Actuator Proximity switches Switch lug

ELGT-BS-90

ELGT-BS-120

EAPM-L9-SHE

ELGT-BS-160

Optical microsensor

OMRON,Series EE-SX674

EAPM-L9 -...- SLE

Tab. 2

3 Product Range Overview

3.1 Scope of delivery

Sensor bracket (1x)

Screw (2x)

M4x6

Slot nut (2x)

Screw (2x)

M3x6

Fig. 1

3.2 Not in scope of delivery

Actuator (1x)

ELGT-BS

Fig. 2

Sensor (1x)

Series EE-SX674 (OMRON

Connector (1x)

EE-1001/1001-1, EE-1006,

EE-1009 (OMRON

Fig. 3

4 Assembly

The switch lug, sensor bracket and proximity switch can be mounted on the left or

right of the actuator .5

Fig. 4 Mount the proximity switch on the sensor bracket

1. Fasten sensor with the screws to the sensor bracket .6 4 1

Tightening torque: 1.5Nm±10%

2. Connect the connector to the sensor .7 6

Fig. 5 Mount the sensor bracket on the actuator

1. Place slot nuts in the slot[A].3

2. Attach sensor bracket with the screws to the slot nuts .1 2 3

3. Position sensor bracket at the desired switching point.1

4. Tighten screws . Tightening torque: 2.5Nm±10%2

8140672

EAPML9SHE

Sensor bracket

8140672

2020-08

[8140674]

Assembly instructions

Festo SE & Co. KG

Ruiter Straße 82

73734 Esslingen

Germany

+49 711 347-0

www.festo.com
