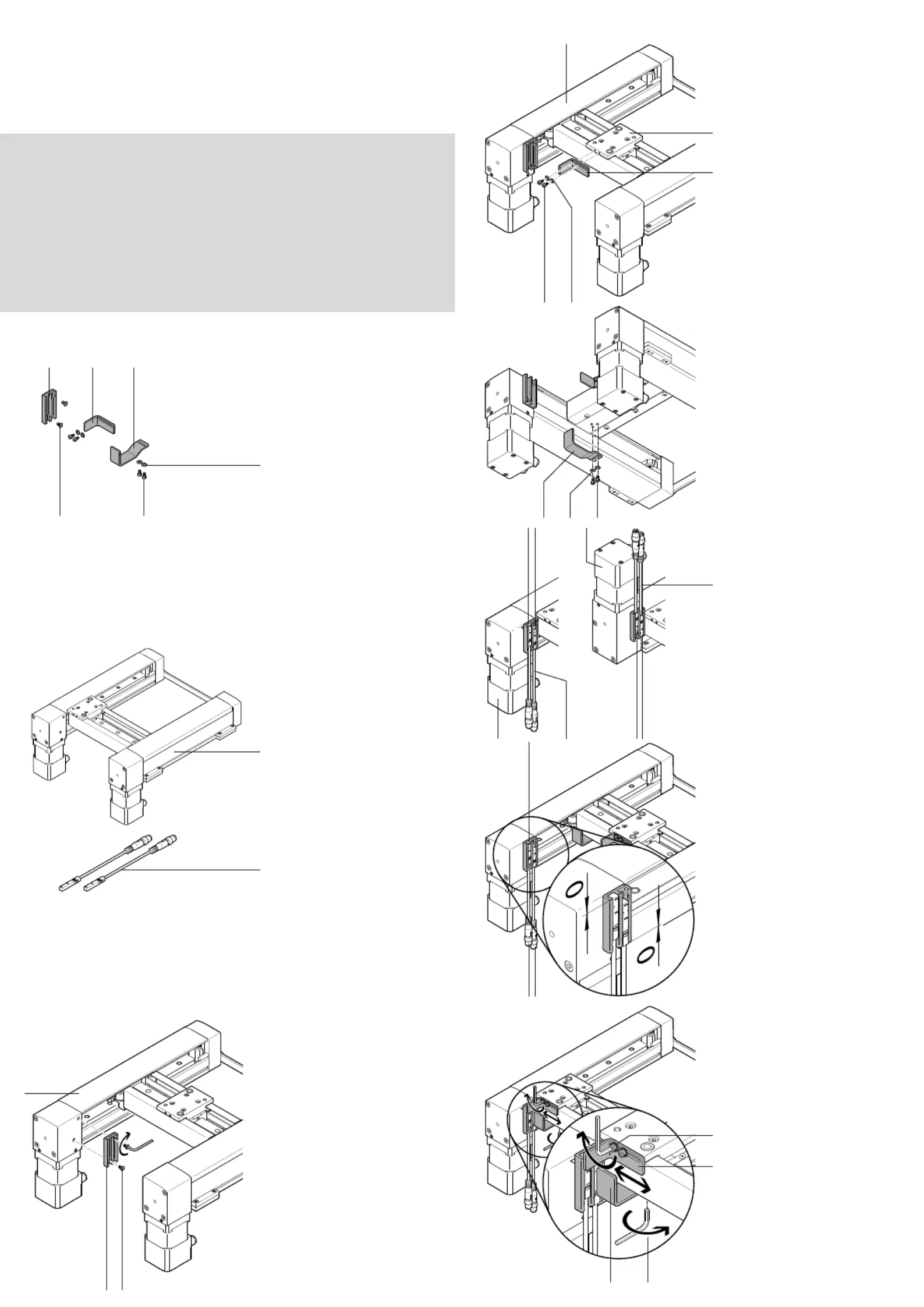

Montageanleitung (Original: de)

8025126

1305NH

†‡

Sensorbefestigung

EAPR-E11-30

Festo SE & Co. KG

Postfach

73726 Esslingen

Deutschland

+49 711 347-0

www.festo.com

1. Te

ileliste

18930d_1

Sensorbefestigung

EAPR-E11-30:

1 Sensorhalter

(Nut 8)

2 Schaltfahne

Y-Hub

3 Schaltfahne

X-Hub

4 Senkschraube

M3x6

5 Zylinderschraube

M2,5x5

6 Scheibe

B2,7

(1x)

(2x)

(4x)

Nicht im Lieferumfang:

18930d_2

7 Flächenportal

EXCM-30

8 Näherungsschalter

( Zubehör)

(1x)

(2x)

18930d_3

Bestimmung

sgemäß dient die Sensorbefestigung dazu die Näherungs-

schalter 8 als Referenzschalter am Flächenportal 7 zu befestigen.

Wählen Sie bitte das entsprechende Zubehör aus unserem Katalog

( www.festo.com/catalogue).

2. Montage

18930d_4

Platzieren Sie den Sensor-

halter 1 am Flächen-

portal 7.

Drehen Sie die Schrau-

ben 4 fest.

Halten Sie das zulässige An-

ziehdrehmoment ein.

18930d_5

Platzieren Sie die Schalt-

fahne 2 am Schlitten (A)

des Flächenportals 7.

Verwenden Sie die Schei-

ben 6.

Drehen Sie die Schrau-

ben 5 zunächst nur leicht

an.

18930d_6

Platzieren Sie die Schalt-

fahne 3 an der Y-Achse des

Flächenportals 7.

Verwenden Sie die Schei-

ben 6.

Drehen Sie die Schrau-

ben 5 zunächst nur leicht

an.

18930d_8

Beim Flächenportal 7 existie-

ren 2 Montagevarianten:

– (U) Motor unten

– (O) Motor oben

Montieren Sie die Nähe-

rungsschalter 8 so, dass

der Kabelabgang der Nähe-

rungsschalter in Richtung

Motor zeigt.

18930d_7

Positionieren Sie die Nähe-

rungsschalter 8 bei beiden

Montagevarianten zunächst

so, dass die Näherungs-

schalter 8 wie folgt im

Sensorhalter 1 ausge-

richtet sind:

– Y-Hub: oben bündig

– X-Hub: unten bündig

Beachten Sie die zugehöri-

gen Bedienungsanleitungen

der Näherungsschalter.

18930d_9

Justieren Sie die Schaltfah-

nen 2 und 3 über die

Langlöcher, bis die Nähe-

rungsschalter sicher schal-

ten.

Drehen Sie die Schrau-

ben 5 fest.

Halten Sie das zulässige An-

ziehdrehmoment ein.

1,2 Nm _ 10 %

0,8 Nm

_ 10 %

0,8 Nm

_ 10 %
