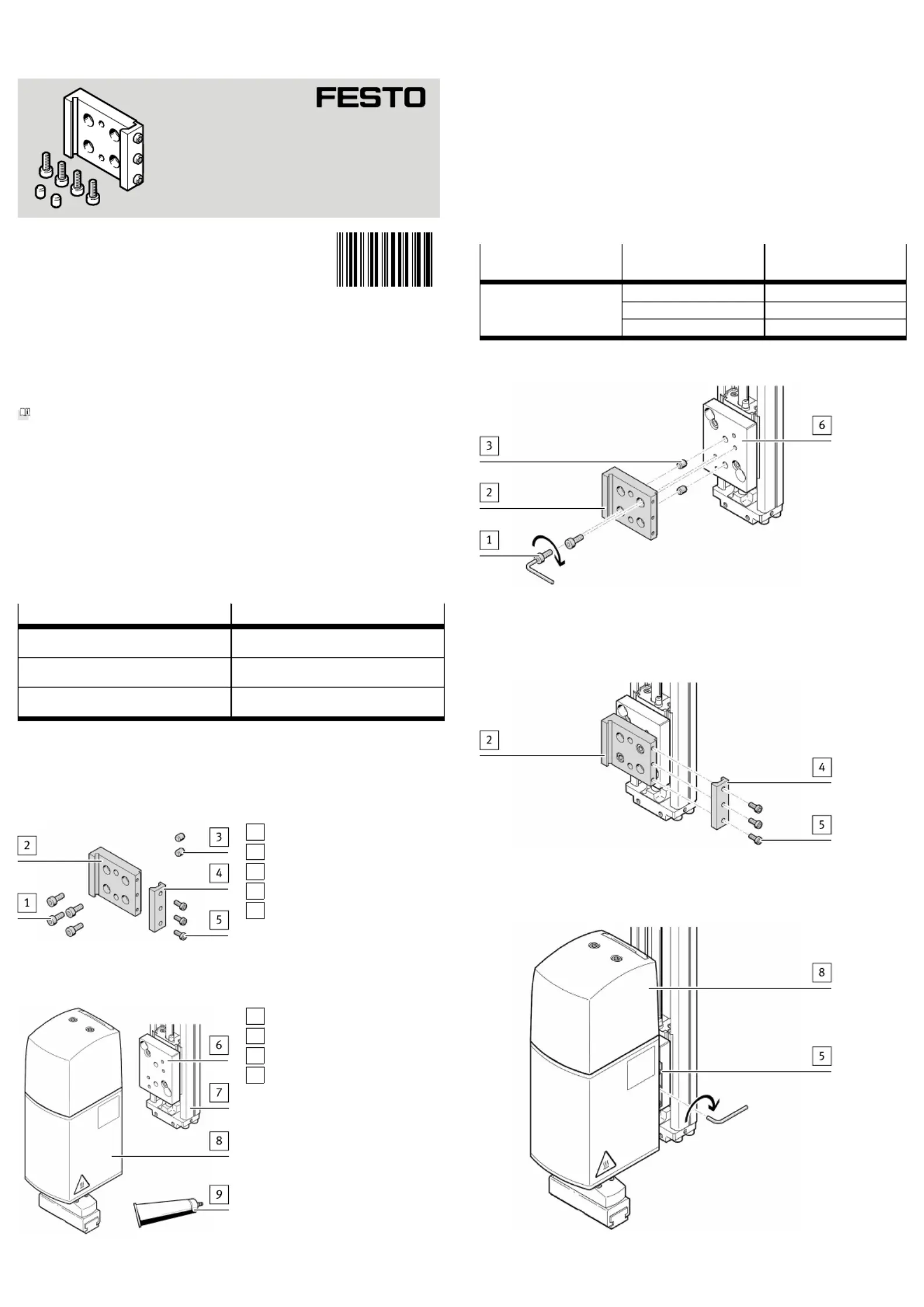

Translation of the original instructions
1 Further applicable documents
All available documents for the product www.festo.com/pk.è
Observe further applicable documents:
– Instruction manual for adapter kit EHAM-E20-40-E...
– Instruction manual for rotary gripper module EHMD-40
2 Safety
2.1 Safety instructions
– Before starting mounting work: Switch off power supply.
– Secure screw fittings using an adhesive locking agent.
– Observe tightening torques.
Tightening torques 5 Screw sizes and tightening torques.è
2.2 Intended use
Mounting the rotary gripper module EHMD-40 on one of the following Z axes : ‑7
Adapter kit Z-axis6 7
EHAM-E20-40-E9 EGSK-20
EGSK-26
EHAM-E20-40-E8 EGSL-BS-35
EGSL-BS-45
EHAM-E20-40-E19 EGSC-BS-…-25
EGSC-BS-…-32
Tab. 1 Intended use
3 Product overview
3.1 Product range overview
3.1.1 Included in delivery
1
Socket head screw (4x)
2
Plate (1x)
3
Centring pin (2x)
4
Rail (1x)
5
Socket head screw (3x)
Fig. 1
3.1.2 Not included in the delivery
6
Adapter kit
7
Z-axis
8
Rotary gripper module EHMD-40
9
Adhesive for medium-strength
screw locking
Fig. 2
3.2 Function
The mounting is positioned between the rotary gripper module and the8
adapter kit . The rotary gripper module is mounted by means of a dovetail6 8
clamp. This enables simple adjustment of the rotary gripper module in the8
Zdirection.
4 Mounting
4.1 Preparation
• Mount the appropriate adapter kit on the Z axis6‑7
è 1 Further applicable documents.
4.2 Installation
Mounting the mounting on the adapter kit
The number of socket head screws required to mount the plate varies1 2
depending on the adapter kit :6
Mounting Adapter kit Number of socket head6
screws1
EHAM-E20-40-E8 4
EHAM-E20-40-E9 2
EHAM-E20-40
EHAM-E20-40-E19 2
Tab. 2 Number of socket head screws
Fig. 3
1. Position the plate on the adapter kit with the centring pins .2 6 3
2. Tighten the socket head screws .1
Fixing the rail for the dovetail clamp
Fig. 4
• Fix the rail on the plate using the socket head screws .4 2 5
Inserting the rotary gripper module in the mounting
Fig. 5
1. Insert the rotary gripper module in the dovetail clamp of the mounting.8
8080688
Mounting
EHAM-E20-40
8080688
2017-12
[8080690]
Instructions|Assembly
Festo SE & Co. KG
Ruiter Straße 82
73734 Esslingen
Germany
+49 711 347-0
www.festo.com
2. Tighten the socket head screws .5
5 Screw sizes and tightening torques
1
[Nm]
5
[Nm]
EHAM-E20-40 M3x8 1.2±20% M2.5x6 0.6±30%
Tab. 3 Screw sizes and tightening torques
