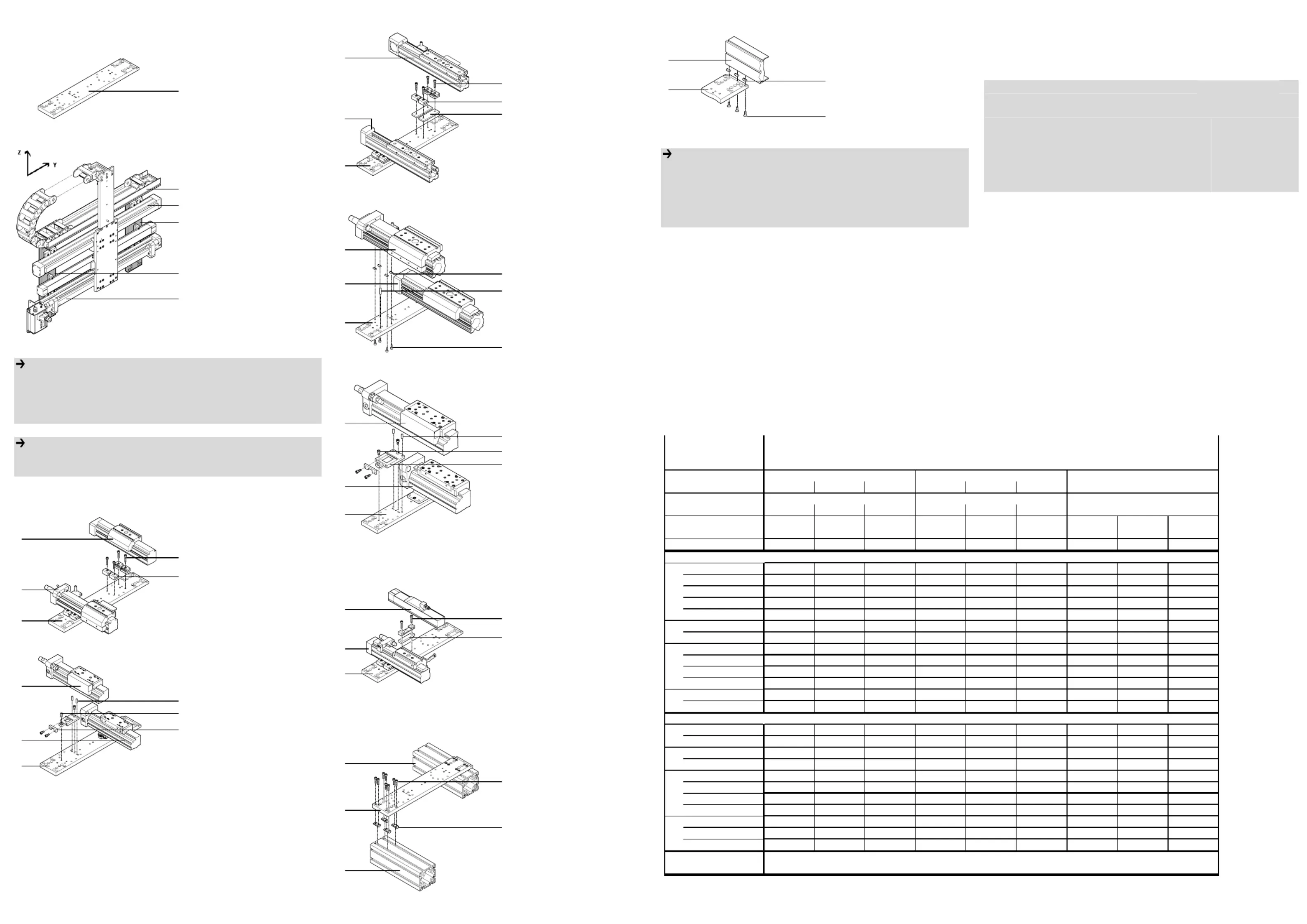

1. Grundbausatz mit Montagebeispiel
1.a. HMVD-LP-DL25/40
1 Grundb
ausatz
HMVD-LP-DL25/40
inklusive Befestigungs-
elemente A-D (siehe Ta-
belle).
2 An
triebseinheit
(siehe Tabelle)
3 Führungseinheit
(siehe Tabelle)
4 Anbaukomponente
HMIA-E05
(siehe Tabelle)
Bestimmungsgemäß dient
der Grundbausatz 1 als
Basis zum Aufbau von Li-
nienportalsystemen in Duo-
Bauweise. (Y-Module)
Hinweis
• Befestigen Sie einen Grundbausatz mindestens alle 500 mm.
• Berechnen Sie die dazu benötigte Anzahl y nach folgenden Formeln:
- bei Hub ≤ 500 mm: y = 2
- bei Hub > 500 mm : y = Ganzzahl (Hub/500) +2
Hinweis
• Montieren Sie die Antriebe, Führungen bzw. das Wegmesssystem
immer zuerst an den Grundbausatz.
2. Befestigungsschnittstellen an Antriebseinheiten
2.a. Adaption an Linearantrieb DG..-25-..-KF
1 Grund
b
ausatz
HMVD-LP-DL25/40
2 Linearantrieb
DGPL-25-KF,
DGE-25-SP-KF oder
DGE-25-ZR-KF
3 Linearführung
FDG-25-..-KF
2.b. Adaption an Linearantrieb DGC-25-KF
1 Grundb
ausatz
HMVD-LP-DL25/40
2 Linearantrieb
DGC-25-KF
3 Linearführung
DGC-25-FA
2.c. Adaption an Linearantrieb DGE-25-ZR-RF
1 Grundb
ausatz
HMVD-LP-DL25/40
2 Linearantrieb
DGE-25-ZR-RF
3 Linearführung
FDG-25-ZR-RF
2.d. Adaption an Linearantrieb DGE-40-ZR-RF oder DG..-40-..-KF
1 Grundb
ausatz
HMVD-LP-DL25/40
2 Linearantrieb
DGE-40-ZR-RF,
DGPL-40-KF,
DGE-40-ZR-KF oder
DGE-40-SP-KF
3 Linearführung
FDG-40-..-KF
2.e. Adaption an Linearantrieb DGC-40-KF
1 Grundb
ausatz
HMVD-LP-DL25/40
2 Linearantrieb
DGC-40-KF
3 Linearführung
DGC-40-FA
3. Befestigungsschnittstellen an Wegmesssystem
3.a. Adaption an Wegmesssystem MLO-POT-TLF
1 Grundb
ausatz
HMVD-LP-DL25/40
2 Antriebseinheit
4 Wegmesssystem
MLO-POT-TLF
4. Befestigungsschnittstellen an Anbaukomponenten
4.a. Adaption an ein Profilsystem mit 40 mm Nutenabstand
1 Grundb
ausatz
HMVD-LP-DL25/40
4 Profil
HMBS-80x80
4.b. Adaption an das Auflageprofil HMIA-E05
1 Grundb
ausatz
HMVD-LP-DL25/40
4 Auflageprofil
HMIA-E05
•Lesen Sie dazu die Monta-
geanleitung des Auflagepro-
fils HMIA-E0... .
Hinweis
• Beachten Sie:
- dass nur Befestigungskombinationen aus der Tabelle zulässig sind.
- dass Befestigungselemente bei manchen Kombinationen übrig bleiben.
- dass die Stückzahlen in der Tabelle pro Grundbausatz angegeben sind.
- zur Erdung, die Montageanleitung des Erdungsbausatzes.
Montageanleitung (de)
689939 / 2005-02NH
†‡
Grundbausatz
HMVD-LP-DL25/40
Festo SE & G Co. K
Postfach
73726 Esslingen
++49/(0)711/347-0
www.festo.com
1
1
1
11
Grundbausatz
Typ
Teile-Nr.
2
2
2
22
Antriebseinheit
Typ
DG..-25-..-KF DGC-25-KF DGE-25-ZR-RF DG..-40-..-KF DGC-40-KF DGE-40-ZR-RF
3
3
3
33
Führungseinheit
Typ
FDG-25-..-KF DGC-25-FA FDG-25-ZR-RF FDG-40-..-KF DGC-40-FA FDG-40-ZR-RF
4
4
4
44
Anbaukomponenten Wegmesssys.
Typ
MLO-POT-TLF HMBS-80x80 HMIA-E05
Schnittstelle 2.a. 2.b. 2.c. 2.d. 2.e. 2.d. 3.a. 4.a. 4.b.
Zylinderschrauben
M5x10 DIN 912 4x
M5x12 DIN 912 8x 8x
M5x25 DIN 912 8x 8x 2x
M6x12 DIN 912 4x
Senkschrauben
M5x14 DIN 7991 3x
Zylinderstifte
5m6x16 DIN 7 2x
6m6x16 DIN 7 2x
6m6x24 DIN 7 1x 1x
Nutensteine
HMBN-5-M5 8x 8x 3x
Zylinderschrauben
M5x20 DIN 912
8x (16x)
1)
Nutensteine
HMBN-8-2M5
4x (8x)
1)
Mittenstützen
MUP-18/25 4x 4x
MUC-25 2x
MUC-40 2x
Verbindungsplatten
HMVO-RF25 4x
HMVO-POT
1x
3)
M5 M6
5,8 10
1) Die Klammerwerte beziehen sich auf doppelte Profilanbindung.
3) Die Verbindungsplatte als Höhenausgleich ist nur bei Größe 25 erforderlich.
Befestigungselemente nicht im Lieferumfang
H
G
F
E
Anzugsdrehmomente in Nm
A
Befestigungselemente im Lieferumfang
Linearantriebe ..-40-..Linearantriebe ..-25-..
B
Linearführung ..-40-..
Gewinde
Linearführung ..-25-..
D
HMVD-LP-DL25/40
539 971
C
1
1
1
1
2
3
G
A
2
3
4
3
2
1
A
C
G
2
1
H
G
A
A
C
D
2
3
1
2
3
1
G
A
C
4
2
1
A
H
4
1
4
F
E
D
B
4
1
2
-
3
1. Basic kit with assembly example
1.a. HMVD-LP-DL25/40
1 B
asic kit
HMVD-LP-DL25/40
Including mounting at-
tachments (A-D) (see
table).
2 Driv
e unit
(see table)
3 Guide unit
(see table)
4 Attachment component
HMIA-E05
(see table)
The basic kit 1 is intended
for use as a basis for the
setup of linear gantry sys-
tems in duo design (Y mod-
ules).
Note
• Attach a basic kit at least every 500 mm.
• Calculate the required quantity y using the following formulas:
- Where stroke length = 500 mm: y = 2
- Where stroke length > 500 mm: y = whole-number (stroke/500) +2
Note
• Always mount the drives, the guides or the displacement system to the
basic kit first.
2. Mounting interfaces to drive units
2.a. Adaptation to linear drive DG..-25-..-KF
1 B
asic kit
HMVD-LP-DL25/40
2 Linear drive
DGPL-25-KF,
DGE-25-SP-KF oder
DGE-25-ZR-KF
3 Linear guide
FDG-25-..-KF
2.b. Adaptation to linear drive DGC-25-KF
1 B
asic kit
HMVD-LP-DL25/40
2 Linear drive
DGC-25-KF
3 Linear guide
DGC-25-FA
2.c. Adaptation to linear drive DGE-25-ZR-RF
1 B
asic kit
HMVD-LP-DL25/40
2 Linear drive
DGE-25-ZR-RF
3 Linear guide
FDG-25-ZR-RF
2.d. Adaptation to linear drive DGE-40-ZR-RF or DG..-40-..-KF
1 B
asic kit
HMVD-LP-DL25/40
2 Linear drive
DGE-40-ZR-RF,
DGPL-40-KF,
DGE-40-ZR-KF or
DGE-40-SP-KF
3 Linear guide
FDG-40-..-KF
2.e. Adaptation to linear drive DGC-40-KF
1 B
asic kit
HMVD-LP-DL25/40
2 Linear drive
DGC-40-KF
3 Linear guide
DGC-40-FA
3. Mounting interfaces to displacement encoders
3.a. Adaptation to displacement encoder MLO-POT-TLF
1 B
asic kit
HMVD-LP-DL25/40
2 Drive unit
4 Displacement encoder
MLO-POT-TLF
4. Mounting interfaces to attachment components
4.a. Adaptation to a profile system with 40 mm slot width
1 B
asic kit
HMVD-LP-DL25/40
4 Profile
HMBS-80x80
4.b. Adaptation to support profile HMIA-E05
1 B
asic kit
HMVD-LP-DL25/40
4 Support profile
HMIA-E05
•R
efer to the assembly
instructions for support
profile HMIA-E0... to this
end.
Note
• Please note:
- that only attachment combinations shown in the table are permissible.
- that mounting attachments are left over with some combinations.
- that the quantities in the table are specified per basic kit.
- for earthing, the assembly instructions for the earthing kit.
1
1
1
2
3
4
1
2
3
G
A
3
2
1
A
C
G
1
1
1
11
Basic kit
Type
Part No.
2
2
2
22
Drive unit
Type
DG..-25-..-KF DGC-25-KF DGE-25-ZR-RF DG..-40-..-KF DGC-40-KF DGE-40-ZR-RF
3
3
3
33
Guide units
Type
FDG-25-..-KF DGC-25-FA FDG-25-ZR-RF FDG-40-..-KF DGC-40-FA FDG-40-ZR-RF
4
4
4
44
Attachment component Displacement
Type
MLO-POT-TLF HMBS-80x80 HMIA-E05
Interface 2.a. 2.b. 2.c. 2.d. 2.e. 2.d. 3.a. 4.a. 4.b.
Socket head screws
M5x10 DIN 912 4x
M5x12 DIN 912 8x 8x
M5x25 DIN 912 8x 8x 2x
M6x12 DIN 912 4x
Countersunk screws
M5x14 DIN 7991 3x
Dowel pins
5m6x16 DIN 7 2x
6m6x16 DIN 7 2x
6m6x24 DIN 7 1x 1x
Slot nuts
HMBN-5-M5 8x 8x 3x
Socket head screws
M5x20 DIN 912
8x (16x)
1)
Slot nuts
HMBN-8-2M5
4x (8x)
1)
Central supports
MUP-18/25 4x 4x
MUC-25 2x
MUC-40 2x
Connecting plates
HMVO-RF25 4x
HMVO-POT
1x
3)
M5 M6
5.8 10
1) Values in parentheses make reference to a double profile connection.
3) The connecting plate is only required for height compensation for size 25.
Mounting attachments not included in scope of delivery
H
G
F
E
Tightening torque in Nm
A
Mounting attachments included in scope of delivery
Linear drives ..-40-..Linear drives ..-25-..
B
Linear guide ..-40-..
Thread
Linear guide ..-25-..
D
HMVD-LP-DL25/40
539 971
C
Assembly instructions (en)
689939 / 2005-02NH
†‡
Basic kit
HMVD-LP-DL25/40
Festo SE & G Co. K
Postfach
73726 Esslingen
++49/(0)711/347-0
www.festo.com
2
1
H
G
A
A
C
D
2
3
1
2
3
1
G
A
C
4
2
1
A
H
4
1
4
F
E
3
-
2
D
B
4
1
