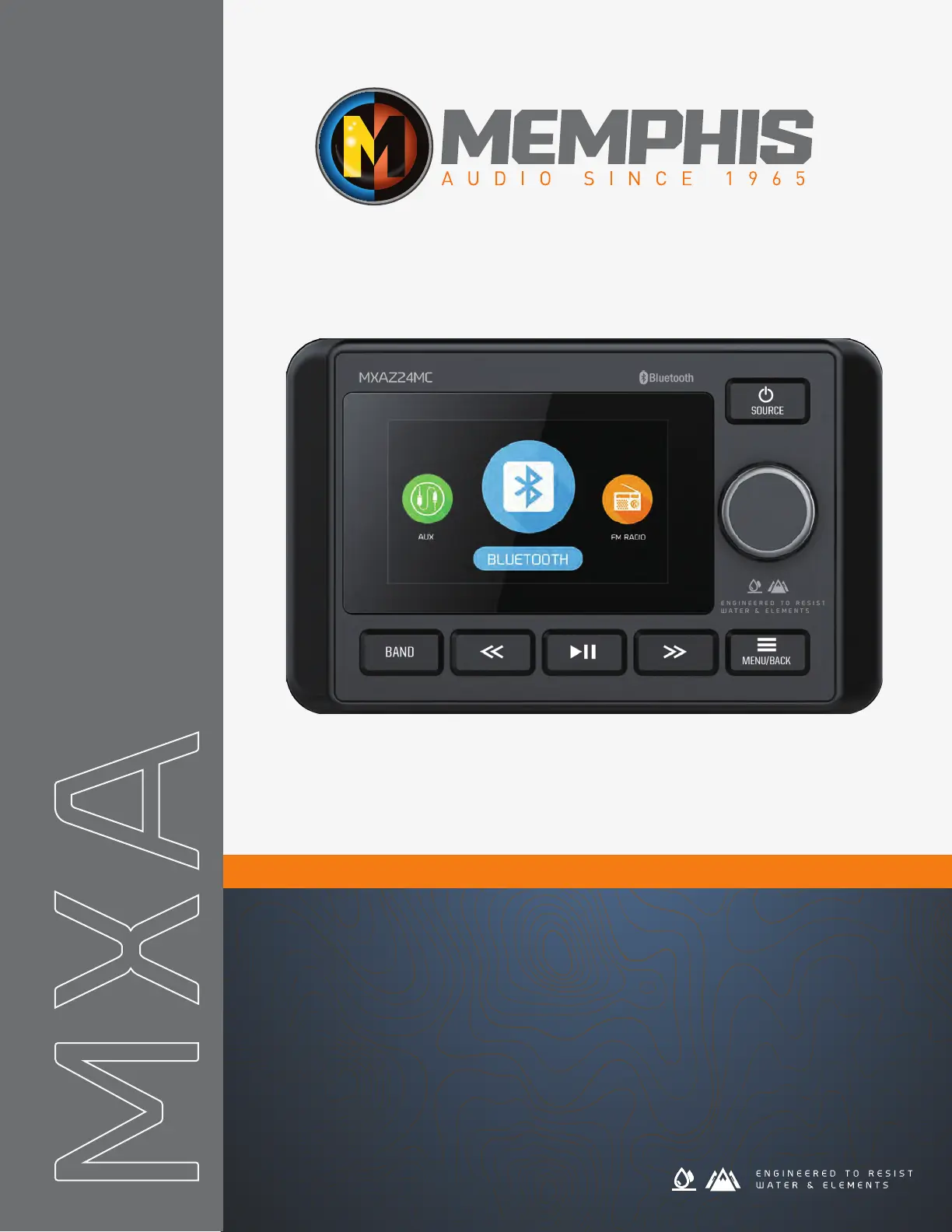

MXAZ24MC
Multi Zone Marine Media Center
With Subwoofer Control
MEMPHIS
XTREME AUDIO
INSTALLATION OVERVIEW
3”
76.2mm
5.51”
140MM
3.94”
100MM
3.54”
88.6MM
POWER/AUDIO OUTPUTS
POWER/AUDIO OUTPUTS
CONNECTIONS
1. Front Outputs (White Wires)
2. Rear Outputs (Black Wires)
3. Subwoofer Outputs (Brown Wires)
4. AUX Input (Green Wire)
5. ZONE 2 (Vilot Wire)
1 2
3
4 5 6 7 8
Red// 12V+ Ignition
Black // Ground
Blue // Remote Turn On
Yellow // B+ Battery
Orange// Illumination/Backlight Control
White & Black // Left Front Speaker (-)
White // Left Front Speaker (+)
Grey & Black // Right Front Speaker (-)
Grey // Right Front Speaker (+)
Green & Black // Left Rear Speaker (-)
Green // Left Rear Speaker (+)
Purple & Black // Right Rear Speaker (-)
Purple // Right Rear Speaker (+)
6. Camera Input
7. MXA1MCR Remote Port
8. USB INPUT
9. Antenna Input
10. Camera ON/OFF(+) (Pink)
*Note: Mounting depth is 100mm but room is required for wires and connections. Check available depth prior to mounting.
Measure before cutting and be certain you will not be drilling into any items that will damage your vehicle.
9 10
BUTTON FUNCTIONS
1. BAND
2. BACK ARROW
3. PLAY/PAUSE
4. FORWARD ARROW
5. MENU/BACK
6. VOLUME UP/DOWN/ZONE SELECT
7. POWER/SOURCE
1
3 4 5
6
7
2
CONTROLS
POWER ON:
SHORT PRESS to power unit ON. LONG PRESS to power unit OFF
SOURCE SELECTION:
When unit is ON, short press to scroll through available sources: AM, FM, Bluetooth, USB, AUX (10secs to leave this status).
ENTER MENU SETTINGS:
Short Press to enter the following menu settings:
MENU CONTROLS: Use rotary dial to scroll through menu options. To select a menu option short press the rotary knob. To step back
one menu screen short press Menu/Back button.
POWER/SOURCE BUTTON
MENU/BACK
USB MODE:
CALL ON/OFF SONG LIST & FOLDER LIST: Short Press
Or exit from lower rank folder to upper rank folder
OPEN OR CLOSE SHUFFLE FUNCTION: Long Press
BT MODE:
DISCONNECT PAIRED DEVICE: Long Press
RADIO MODE:
SELECT PRESET: Short press to scroll through FM1, FM2, FM3, AM1, AM2
PRESET FLASHING: Long Press to show preset list
CAMERA MODE:
BAND
• Beep
• Clock
• VERSION
• Audio Settings
• RADIO Area
• Backlight/ Dimmer
• LOUD
• Clock mode
• APS
• Zone 2 Setup
• Clock Adjust
• Radio Presets
ENTER INTO CAMERA IN SIGNAL: Long press
When in camera Mode, short press to exit Camera display mode.
