Oldal 1/25
expondo.com
SOLDERING STATION
USER MANUAL | INSTRUKCJA OBSŁUGI | NÁVOD K POUŽITÍ | MANUEL D‘UTILISATION | ISTRUZIONI D`USO | MANUAL DE INSTRUCCIONES
BEDIENUNGSANLEITUNG
S-LS-16
S-LS-16 BASIC
3
20.04.2022
DE
DE
EN
PL
CZ
FR
IT
ES
3
9
15
21
27
33
39
SICHERHEITSHINWEISE
Allgemeine Sicherheitshinweise bei der Benutzung von Elektrogeräten:
Um das Verletzungsrisiko durch Feuer oder Stromschlag zu minimieren, bitten wir Sie stets einige
grundlegende Sicherheitsvorkehrungen zu treffen, wenn Sie dieses Gerät verwenden. Bitte lesen Sie diese
Bedienungsanleitung sorgfältig und vergewissern Sie sich, dass keine Fragen offen bleiben. Bewahren Sie
diese Betriebsanleitung bitte sorgfältig in der Nähe des Produktes auf, um bei Fragen auch später noch
einmal nachschlagen zu können. Verwenden Sie immer einen geerdeten Stromanschluss mit der richtigen
Netzspannung (siehe Anleitung oder Typenschild)! Falls Sie Zweifel haben, ob der Anschluss geerdet
ist, lassen Sie ihn durch einen qualizierten Fachmann überprüfen. Benutzen Sie niemals ein defektes
Stromkabel! Öffnen Sie dieses Gerät nicht in feuchter oder nasser Umgebung, genauso wenig mit nassen
oder feuchten Händen, außerdem sollten Sie das Gerät vor direkter Sonneneinstrahlung schützen.
Betreiben Sie das Gerät immer an einem geschützten Ort, sodass niemand auf Kabel treten, über sie fallen
und/oder sie beschädigen kann. Sorgen Sie darüber hinaus für ausreichende Luftzirkulation, wodurch Sie
die Kühlung des Gerätes verbessern und gleichzeitig Wärmestaus vermeiden. Ziehen Sie vor der Reinigung
dieses Gerätes den Netzstecker und benutzen Sie zur Reinigung nur ein feuchtes Tuch. Vermeiden Sie den
Einsatz von Putzmitteln und achten Sie darauf, dass keine Flüssigkeit in das Gerät eindringt, bzw. darin
verbleibt. Das Innere dieses Gerätes enthält keine durch den Benutzer zu wartende Teile. Überlassen Sie
Wartung, Abgleich und Reparatur qualiziertem Fachpersonal. Im Falle eines Fremdeingriffs erlischt die
Gewährleistung!
Allgemeine Hinweise bei der Benutzung von unseren Geräten:
• Betriebsanweisung aufstellen und Beschäftigte über bestimmungsgemäßen Umgang mit dem Gerät
unterweisen. Die Betriebsanweisung muss am Betriebsort jederzeit zugänglich sein.
• Ausreichende Luftzirkulation gewährleisten. Stellen Sie dazu das Gerät in einem Abstand von mehr als
10cm von Wänden oder anderen Geräten auf und sorgen Sie im Nutzungsraum für ausreichende Lüftung.
• Vergewissern Sie sich, dass sich nichts Entzündbares in der Nähe vom Gerät bendet.
• Während der Erstbenutzung kann unter Umständen aus dem Gerätinneren etwas Rauch von
den Heizelementen aufsteigen. Dies ist ein ganz normaler Vorgang, es sollte lediglich für eine
entsprechende Lüftung gesorgt werden.
• Einige Teile dieses Gerätes können sehr warm werden. Um Verletzungen zu vermeiden, seien Sie beim
Berühren dieser Flächen vorsichtig.
• Das Gerät regelmäßig reinigen, damit sich kein Schmutz auf Dauer festsetzen kann.
TECHNISCHES DATENBLATT
Modell 6132 S-LS-16 | 6133 S-LS-16 Basic
Spannung (V) 230 ~50Hz
Nennstrom (A) 6
Leistung (W) 720
Temperatur-Bereich (⁰C)
0/+40
Lagerungstemperatur (⁰C)
-20/-80
LÖTSTATION
Temperaturbereich (⁰C)
200-480
Ausgangsleistung (W) 75
Temperaturbeständigkeit
±1 ⁰C
Widerstand der Lötspitze
<2 Ω
HEISSLUFT-ENTLÖTSTATION
Temperaturbereich (⁰C)
100-480
Ausgangsleistung (W) 550
Temperaturbeständigkeit
±1(⁰C)
Geschwindigkeit der Luftströmung (L/min) 28
INHALT | CONTENT | TREŚĆ | OBSAH | CONTENU | CONTENUTO | CONTENIDO
BEDIENUNGSANLEITUNG
4 5
20.04.202220.04.2022
DE DE
VERWENDUNGSBEREICH
Das Gerät ist vorgesehen für:
1. Löten oder Entlöten elektronischer Elemente wie beispielsweise: SOIC, CHIP, QFP, PLCC, BGA, SMD
uvm.
2. Schrumpfen, Trocknen von Farbe, Entfernen von Klebstoffen, Abtauen, Wärmedämmung,
Kunststoffschweißen.
Für alle Schäden bei nicht bestimmungsgemäßer Verwendung haftet allein der Betreiber.
WIE FUNKTIONIERT DAS GERÄT – DAS GRUNDPRINZIP

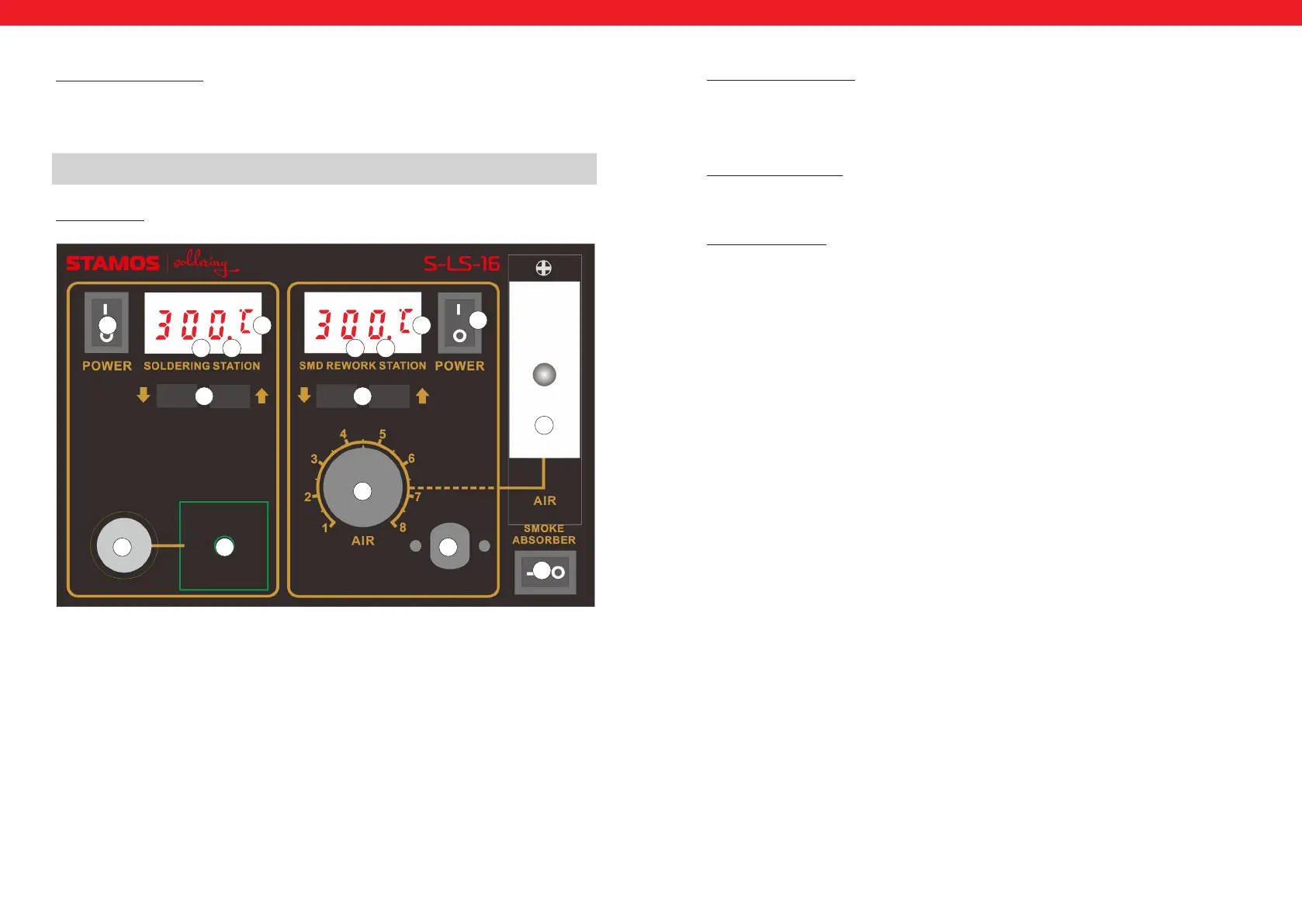

Produktübersicht:
1. Drehknopf zur Regelung vom Luftdurchuss
2. Heißluft-Entlöterleitung
3. Schalter vom Entrauchungssystem beim Lötkolben
4. Kugelanzeige des Luftdurchusses
5. Heißluft-Entlöter Ein-/Ausschalter
6. Temperatureinheit (F oder C) des Heißluft-Entlöters
7. Heißluft-Entlöter – Betriebsanzeige
8. Temperaturanzeige des Heißluft-Entlöters
9. Temperatureinheit (F oder C) des Lötkolbens
10. Betriebsanzeige des Lötkolbens
11. Temperaturanzeige des Lötkolbens
12. Heißluft-Entlöter Ein-/Ausschalter
13. Knöpfe für die Temperaturregulierung des Lötkolbens
14. Knöpfe für die Temperaturregulierung des Heißluftkolbens
15. Aufnahme des Lötkolbens
16. Leitung vom Entrauchungssystem
VOR DER ERSTEN BENUTZUNG
Prüfung nach Erhalt der Ware
Bei Erhalt der Ware, prüfen Sie die Verpackung auf Unversehrtheit und öffnen Sie diese. Wenn die Verpak-
kung Beschädigungen aufweist, so setzen Sie sich innerhalb von 3 Tagen in Verbindung mit der Transportge-
sellschaft und Ihrem Vertriebspartner, und dokumentieren so gut wie möglich die Beschädigungen. Stellen
Sie das volle Paket nicht verkehrt herum auf! Sollten Sie das Paket weiter transportieren, achten Sie bitte
darauf, dass es horizontal und stabil gehalten wird.
Entsorgung der Verpackung
Es wird darum gebeten, das Verpackungsmaterial (Pappe, Plastikbänder und Styropor) zu behalten, um im
Servicefall das Gerät bestmöglich geschützt zurücksenden zu können!
AUFBAU DES GERÄTES
Platzierung des Gerätes
Das Gerät sollte auf eine Arbeitsäche aufgestellt werden, welche mindestens den Maßen des Gerätes
entspricht. Die Arbeitsäche sollte gerade sein, trocken und eine passende Höhe haben, um eine optimale
Arbeitsweise zu ermöglichen und soll hitzebeständig sein.
Achten Sie darauf, dass die Stromversorgung des Gerätes den Angaben auf dem Typenschild entspricht.
BEDIENUNG (NUR) DER LÖTSTATION
1. Das Gerät ist auf stabilen Boden aufzustellen, der Lötkolben ist in der Halterung zu befestigen.
2. Verbinden Sie das Gerät mittels des Netzsteckers, montieren Sie die gewünschte Lötspitze auf dem
Lötkolben.
3. Das Gerät ist unter Anwendung des Hauptschalters auf der Rückseite des Gerätes einzuschalten,
der Lötkolben wird unter Anwendung des Schalters (12) eingeschaltet, der Lötkolben beginnt sich zu
erhitzen.
4. Einstellung der Temperatur: Mit den Tasten (13) ist die gewünschte Temperatur einzustellen. Die Be-
triebsanzeige (10) beginnt zu leuchten. Erreicht der Lötkolben die gewünschte Temperatur, leuchtet/
blinkt die Betriebsanzeige in kurzen Intervallen auf. Senkt sich die Temperatur des Lötkolbens hört die
Betriebsanzeige auf zu leuchten.
5. Absaugen vom Lötrauch (Entrauchungssystem): Beim Lötkolben bendet sich ein Rohr zum Absaugen
des entstandenes Rauches während des Betriebes. Das Absaugen schaltet man unter Anwendung der
Taste (3) ein, die Regelung der Ansaugkraft des Rauches erfolgt durch den Drehknopf (1). Empfohlen
wird die regelmäßige Kontrolle und der Filteraustausch, welcher sich auf der vorderen Seite des Ge-
rätes hinter dem Anschluss des Entrauchungssystems bendet (16). Das System ist ausschließlich zur
Aufnahme des entstandenen Rauches während des Betriebes bestimmt. Die Anwendung für andere
Zwecke ist verboten.
6. Das Gerät kann optional zusätzlich mit einem Vakuumgreifer (zusammen mit dem Kabel und Saug-
näpfen) ausgestattet werden. Um mit dem Vakuumgreifer zu arbeiten muss man ihn einfach nur an die
gleiche Stelle montieren, wie das Entrauchungssystem (16). Saugstärke wird mit einem Drehknopf (1)
eingestellt.
7. Nach dem Ende der Arbeit ist der Lötkolben in der Halterung zu befestigen und unter Anwendung
des Schalters (12) auszuschalten.
8. Sollte das Gerät lange Zeit nicht verwendet werden, trennen Sie das Gerät von der Stromversorgung.
BEDIENGUNG (NUR) DER HEISSLUFT ENTLÖTSTATION
1. Das Gerät ist auf einem stabilen Boden aufzustellen, der Heißluft-Entlöter ist in der Halterung zu be-
festigen.
2. Verbinden Sie das Gerät mittels des Netzsteckers, montieren Sie die gewünschte Düse auf dem
Heißluft-Entlöter.
3. Das Gerät ist mittels des Hauptschalters auf der Rückseite des Gerätes einzuschalten, der Heißluft-
Entlöter wird unter Anwendung des Schalters (5) eingeschaltet, jetzt ist der Kolben betriebsbereit.
15 16
1413
1
2
3
4
5
6
78
9
1011
12
