I N S T A L L A T I O N I N S T R U C T I O N S
AxxessInterfaces.com © COPYRIGHT 2023 METRA ELECTRONICS CORPORATION REV. 12/29/23 INSTAXGM-17
ATTENTION: With the key out of the
ignition, disconnect the negative battery
terminal before installing this product.
Ensure that all installation connections,
especially the air bag indicator lights, are
plugged in before reconnecting the battery
or cycling the ignition to test this product.
NOTE: Refer also to the instructions included
with the aftermarket accessory before
installing this device.
INTERFACE FEATURES
INTERFACE COMPONENTS
TOOLS & INSTALLATION ACCESSORIES REQUIRED
• Cutting tool • Tape • Crimping tool
• Connectors (i.e. butt-connectors, bell caps, etc.)
TABLE OF CONTENTS
Connections
LD-GMOS-LAN-26 harness 2 ...............................
LD-GMOS-212 harness.......................................3
Brown Wire (Mute/OnStar®)
Installation 4 .............................................................
Programming 4 .........................................................
Adjustments
Chime Level.......................................................5
OnStar® Level Adjustment 5 ....................................
GM Chime Interface 2004-2007
• Designed for non-amplified models with OnStar®
• Provides accessory power (12-volt 10-amp)
• Retains R.A.P. (Retained Accessory Power) feature
• Retains OnStar®/OE Bluetooth®
• Adjustable volume for OnStar®
• Retains balance and fade
• Micro-B USB updatable
• AXGM-17 interface • LD-GMOS-LAN-26 harness
• LD-GMOS-212 harness • LD-2NAV harness
APPLICATIONS
Saturn
Ion 2004-2007 ...................................................................................................
Vue 2004-2007 ..................................................................................................
Visit for more detailed information
AxxessInterfaces.com
about the product and up-to-date vehicle specific applications
Product Info
2

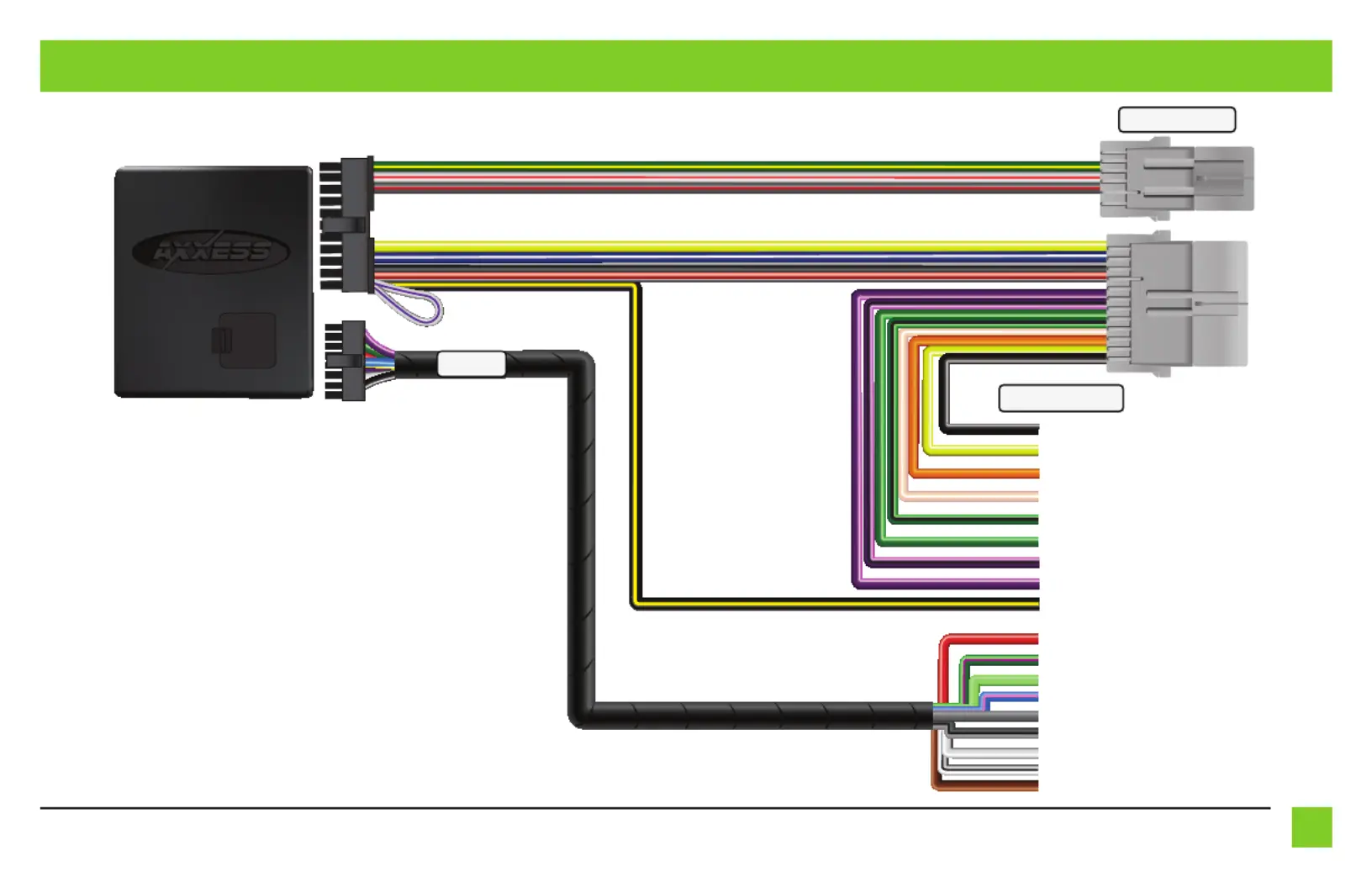

CONNECTIONS: LD-GMOS-LAN-26 & LD-2NAV
Radio Connections
Black/Yellow* - OnStar®
level adjustment
Black - Ground wire
Yellow - Battery wire
Orange
/White
- Illumination
Green/Black -- Rear left speaker output
Green + - Rear left speaker output
Purple/Black - - Rear right output
Purple + - Rear right speaker output
Orange - NOT USED
White/Black - Front Left Speaker -
Red - Accessory Power
Green/Purple - Reverse
Light Green - Parking Brake
Blue/Pink - VSS/Speed-Sense
Gray - Front Right Speaker +
Gray/Black - Front Right Speaker -
White - Front Left Speaker +
Brown
** - Mute (Connects to radio’s mute wire)
LD-2NAV
16-Pin
22-Pin
Vehicle Connectors
LD-GMOS-LAN-26
*Refer to Adjustment section on page 5.
**If the aftermarket radio has a mute wire, connect the wire to it. Brown
If the mute wire is not connected, the radio will turn off when OnStar ® is activated.
2006-2007 ION
2006-2007 VUE
REV. 12/29/23 INSTAXGM-17 3

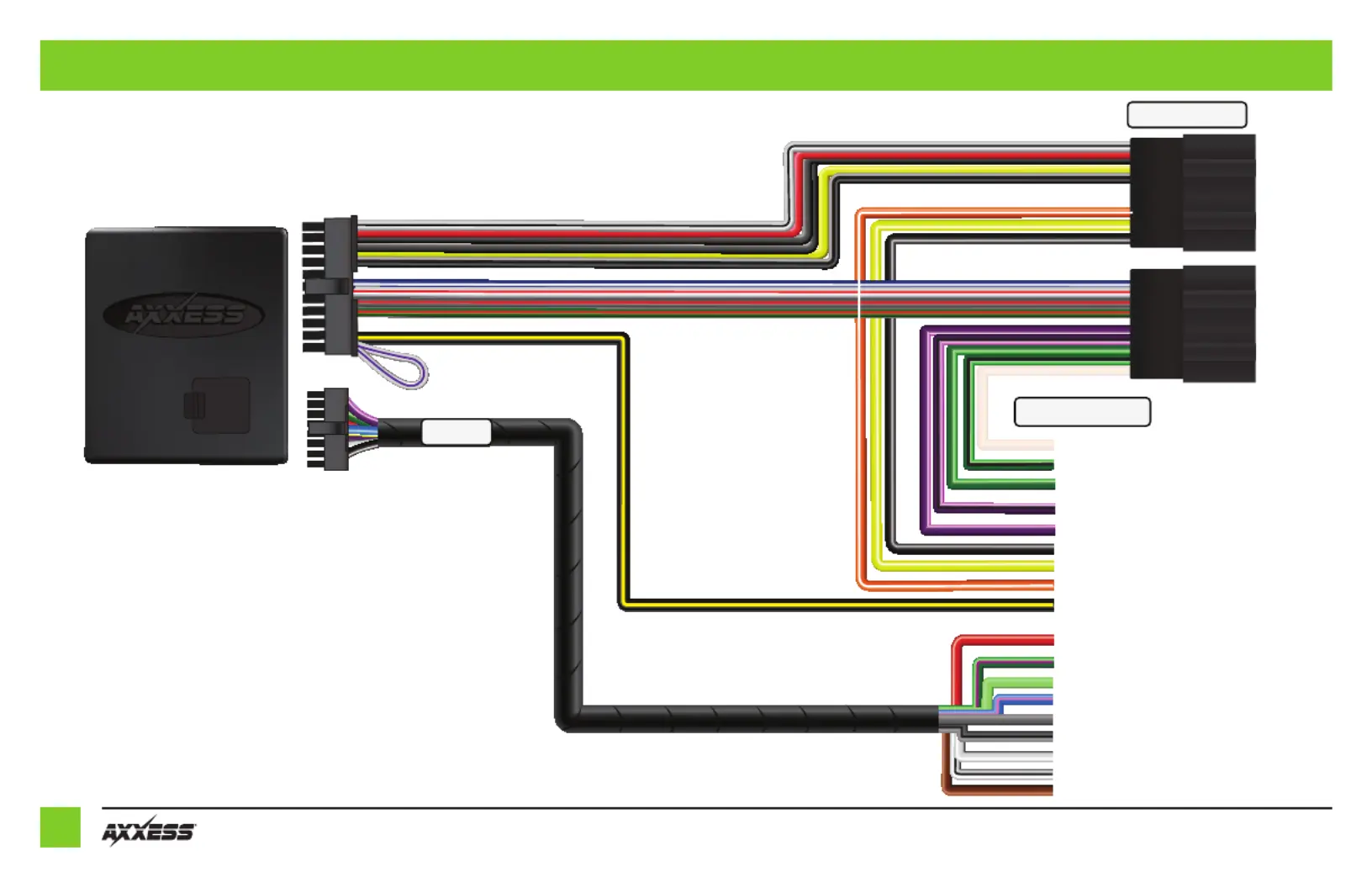

CONNECTIONS: LD-GMOS-212 & LD-2NAV
Radio Connections
Black - Ground Wire
Yellow - Battery Wire
Orange - Illumination
Green/Black - Rear Left - Speaker Output
Green +- Rear Left Speaker Output
Purple/Black -- Rear Right Output
Purple +- Rear Right Speaker Output
Orange/White - Not Used
Black/Yellow - Onstar® Level Adjustment*
LD-GMOS-212
22-Pin
White/Black - Front Left Speaker -
Red - Accessory Power
Green/Purple - Reverse
Light Green - Parking Brake
Blue/Pink - VSS/Speed-Sense
Gray - Front Right Speaker +
Gray/Black - Front Right Speaker -
White - Front Left Speaker +
B
rown** - Mute (Connects to radio’s mute wire
)
LD-2NAV
16-Pin
Vehicle Connectors
*Refer to Adjustment section on page 5.
**If the aftermarket radio has a mute wire, connect the wire to it. Brown
If the mute wire is not connected, the radio will turn off when OnStar ® is activated.
2004- 2005 ION
2004-2005 VUE
