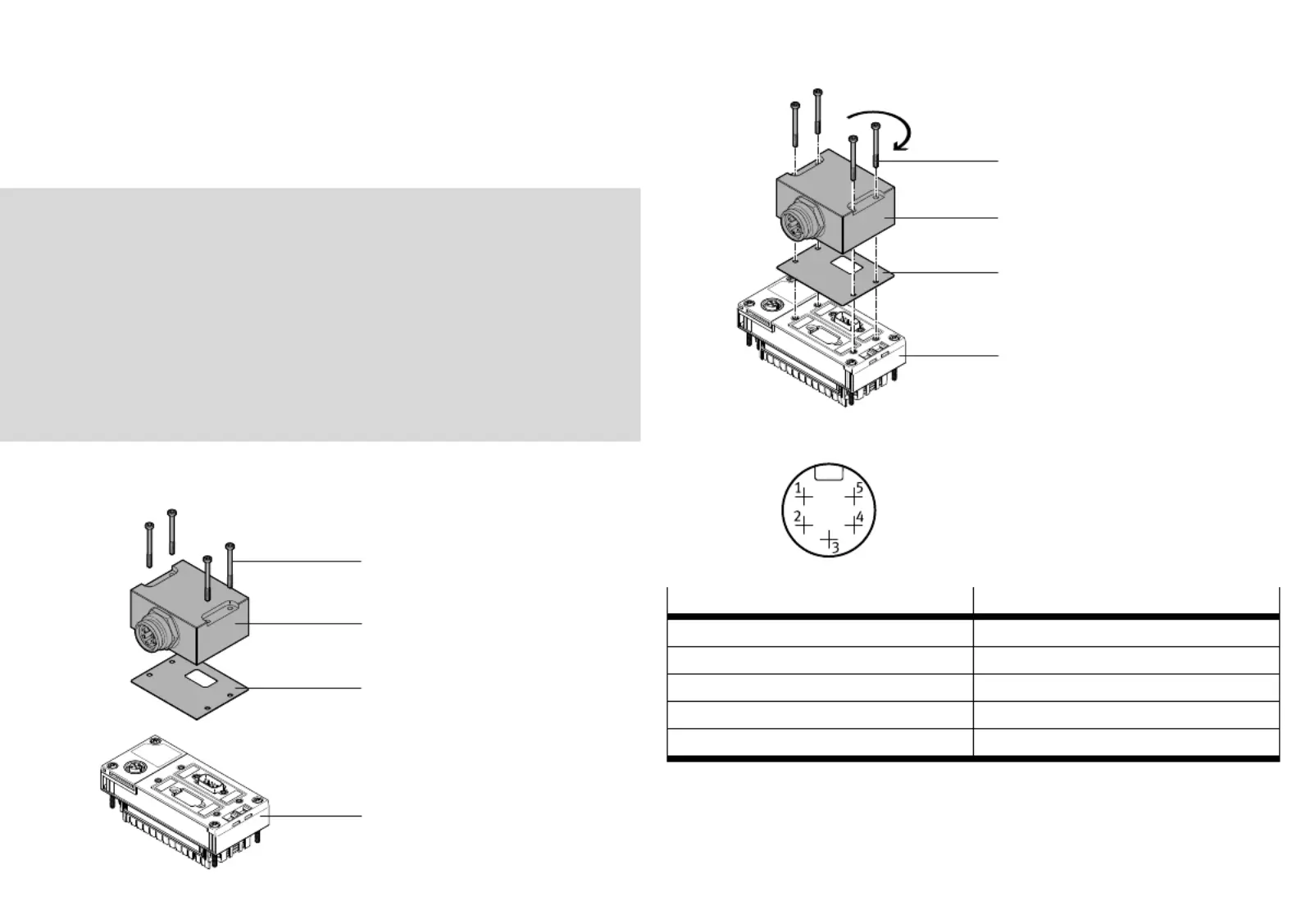

Montageanleitung (Original: de)

760657 / 2012-01NH

†‡

Anschlussblock

CPX-AB-1-7/8-DN

Festo SE & Co. KG

Postfach

D-73726 Esslingen

++49/(0)711/347-0

www.festo.com

1. Te

ileliste

16728d_1

1 Anschlussblock (1x)

2 Schraube (4x)

3 Dichtung (1x)

Nicht im Lieferumfang:

4 Busknoten (1x)

CPX-FB11

Bestimmungsgemäß dient der

Anschl

ussblock 1 als Adapter

von Sub-D auf 7/8"-16UN An-

schluss am Busknoten 4.

16728d_2

2. Montage

16728d_3

Platzieren Sie die Dich-

tung 3 auf dem Buskno-

ten 4.

Stecken Sie den Anschluss-

block 1 auf die Dichtung 3

und den Busknoten 4.

Befestigen Sie den An-

schlussblock 1 am Buskno-

ten 4 mit allen Schrau-

ben 2 (ßT10).

Halten Sie das zulässige An-

ziehdrehmoment ein.

3. Kontaktb

elegung

16728d_4

Stecker

7/8"-16UN

5-polig

Signal

1 Abschirmung

2 24 VDC

3 0 VDC

4 CAN H

5 CAN L

0,5 Nm + 40%

Assembly instructions (Translation: en)

760657 / 2012-01NH

†‡

Manifold block

CPX-AB-1-7/8-DN

Festo SE & Co. KG

Postfach

D-73726 Esslingen

++49/(0)711/347-0

www.festo.com

1. Parts list

16728d_1

1 Manifold block (1x)

2 Screw (4x)

3 Seal (1x)

Not included in the scope of

delivery:

4 Bus node (1x)

CPX-FB11

The manifold block 1 is in-

tended to serve as an adapter

from

a Sub-D to a 7/8"-16UN

connection at the bus node 4.

16728d_2

2. Assembly

16728d_3

Place the seal 3 on the bus

node 4.

Put the manifold block 1

onto the seal 3 and the bus

node 4.

Fasten the manifold block 1

to the bus node 4 with all

screws T10). 2 (ß

Observe the permitted tight-

ening torque.

3. Pin allocation

16728d_4

Plug connector

7/8"-16UN

5-pin

Signal

1 Screening

2 24 VDC

3 0 VDC

4 CAN H

5 CAN L

0.5 Nm + 40%
